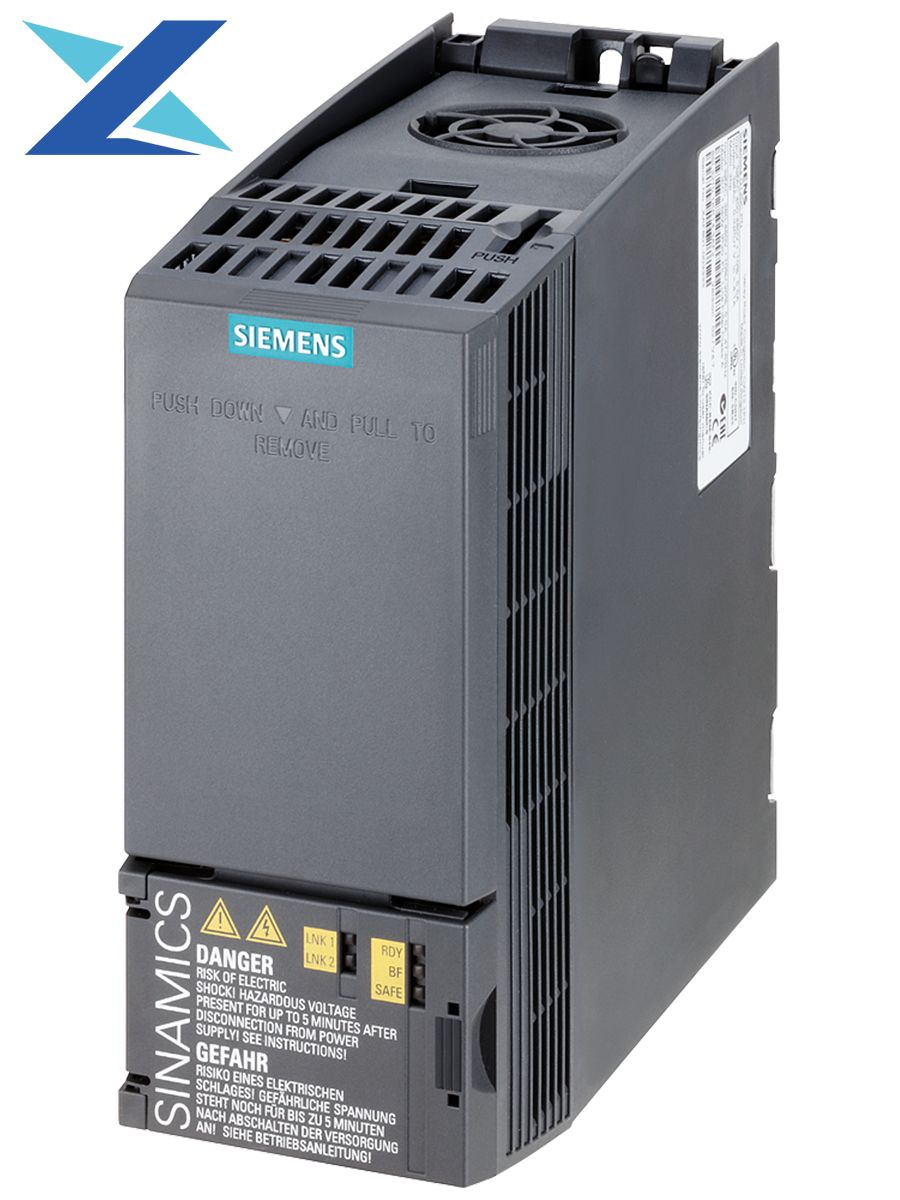

Преобразователь частоты Siemens 6SL3210-1KE14-3AF1 — это компактный и универсальный частотный привод мощностью 0,37 кВт из модульной серии SINAMICS G120. Он предназначен для однофазного подключения к сети 200-240 В и управления трехфазными асинхронными двигателями. Привод состоит из отдельного блока управления (CU) и силового модуля (PM), что обеспечивает гибкость конфигурации и обслуживания. Идеально подходит для базовых задач регулирования скорости в насосах, вентиляторах и транспортных системах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модульный частотный преобразователь (отдельный блок управления + силовой модуль). |
| Производитель и серия | Siemens AG, серия SINAMICS G120 (модульная версия). |
| Артикул (MLFB) | 6SL3210-1KE14-3AF1. Расшифровка: • 6SL3: SINAMICS низкого напряжения. • 210: Тип G120 (модульный). • 1KE14: Код мощности 0.37 кВт при 400В (I<sub>вых.</sub>=1.4 А). • 3AF1: Исполнение с блоком управления CU240E-2 (1 AC/DC 230В вход, 3 AC 0.12…0.75кВт выход, без встроенного фильтра ЭМС, 24В DC выход). |
| Мощность и ток | • Выходная мощность: 0,37 кВт при 400 В (для двигателя). • Выходной ток (I<sub>вых.</sub>): 1,4 А (постоянный). |
| Напряжение питания | 1-фазное: 200…240 В переменного тока (AC), -10%…+10%, 47…63 Гц. |
| Выходное напряжение | 3-фазное: 3 x 0…Входное напряжение (макс. 240В), ШИМ-синусоида для двигателя. |
| Степень защиты (IP) | IP20 (для монтажа внутри шкафа управления). |
| Блок управления (CU) | CU240E-2 (в составе данного артикула). • Управление: Векторное без датчика (SLVC). • Встроенные интерфейсы: 2 цифровых входа (24В), 1 аналоговый вход (0-10В), 1 релейный выход, 1 аналоговый выход (0-20мА). • Коммуникации: Встроенный порт USS/MODBUS RTU (RS-485). Возможность установки дополнительных PROFINET, PROFIBUS модулей (через сменную книжку). |
| Силовой модуль (PM) | PM240 (в составе данного артикула, без встроенного фильтра ЭМС — версия «3»). • Торможение: Регенеративное (не требует внешнего тормозного резистора для стандартных нагрузок). |
| Класс ЭМС | Без встроенного фильтра (классификация «3»). Для соответствия нормам ЭМС в промышленной среде (класс A) или бытовой (класс B) требуется установка внешнего сетевого фильтра. |
| Функции и возможности | • Плавный пуск/останов. • Встроенный ПИД-регулятор. • Функции энергосбережения (ECO). • Защита двигателя (перегрузка, перегрев, асимметрия). • Логический контроллер (встроенные функции Basic PLC). |
| Программирование и настройка | • ПО: Siemens TIA Portal (Startdrive), STARTER. • Панель оператора: BOP-2 (Basic Operator Panel, опционально) для локального управления. |
