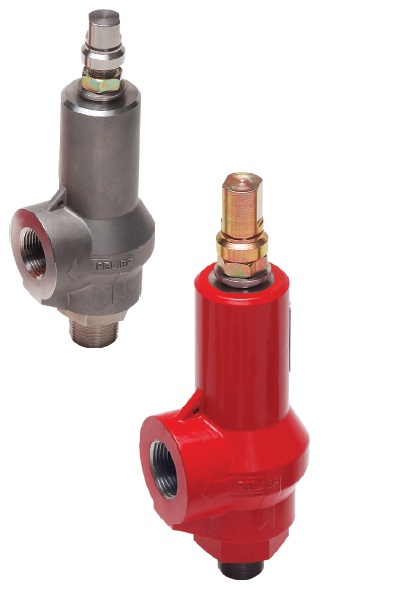

Предохранительный клапан HSME серии VS6 — это компактный, высокоэффективный предохранительный клапан прямого действия из нержавеющей стали 316, предназначенный для защиты систем от превышения давления. Оснащён уплотнением из HNBR для работы с широким спектром сред, включая агрессивные и пищевые жидкости. Идеален для применения в фармацевтике, химической обработке, пищевом оборудовании и системах CIP.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный клапан прямого действия (пружинный), компактной конструкции, сливной. |
| Производитель / Серия | HSME — известный производитель клапанов и арматуры, специализирующийся на решениях для сложных сред. Серия VS6 — линейка компактных предохранительных клапанов для средних давлений. |
| Модель / Исполнение | HSME Серия VS6 • Материал корпуса: Нержавеющая сталь AISI 316 (1.4401 / 1.4408). • Материал уплотнения: Гидрированный нитрильный каучук (HNBR / Hydrogenated Nitrile Butadiene Rubber), отличающийся высокой стойкостью к маслам, химикатам и температуре. • Присоединение входа: Внешняя резьба (уточнить стандарт: BSPP (G), BSPT (R) или NPT). • Присоединение выхода: Обычно внутренняя резьба (для отвода в дренаж). |
| Основное назначение | Автоматическая защита трубопроводов, сосудов, резервуаров и технологического оборудования от опасного превышения давления путём сброса избыточной среды в атмосферу или сливную линию. Основная функция — безопасность. |
| Принцип действия | Пружинный клапан прямого действия. При превышении давления в системе настройки, усилие на тарелке клапана преодолевает силу сжатия пружины. Клапан открывается, сбрасывая давление. При снижении давления ниже настройки, пружина возвращает тарелку в седло, герметично закрывая клапан. |
| Проходное сечение | Полнопроходное или стандартное (зависит от размера), минимизирующее потери при сбросе. |
| Условный диаметр (DN) | НЕ указан в запросе. Стандартные размеры для серий VS6: DN08, DN10, DN15, DN20, DN25 (уточнять по конкретному артикулу). |
| Диапазон настройки давления | НЕ указан в запросе. Характерный для серии: от 0,5 до 25 бар или аналогичный (например, 1-10 бар, 5-25 бар). ТРЕБУЕТ УТОЧНЕНИЯ. |
| Давление открытия/закрытия | • Давление открытия (Set Pressure): Настраивается в пределах диапазона с высокой точностью. • Давление закрытия (Re-seat Pressure): Обычно на 10-20% ниже давления открытия. Хорошая разгрузка (blowdown) для быстрого закрытия. |
| Присоединение | • Вход (Inlet): Внешняя резьба (Male thread). Стандарт и шаг (BSPP, BSPT, NPT) — обязательно уточнить. • Выход (Outlet): Внутренняя резьба (Female thread) для подключения сливной линии. |
| Материал корпуса | Нержавеющая сталь AISI 316 / 1.4401. Высокая коррозионная стойкость к воде, парам, многим кислотам, щелочам и хлоридам. Пригоден для пищевой и фармацевтической промышленности. |
| Материал внутренних деталей (тарелка, седло, пружина) | Нержавеющая сталь 316 (или 304). Для повышенного износа тарелка и седло могут быть дополнительно упрочнены. |
| Материал уплотнений | Гидрированный нитрильный каучук (HNBR). Преимущества: Превосходная стойкость к маслам (минеральным, синтетическим), окислению, нагреву (до +150°C), а также к химическим средам (кислотам, щелочам) по сравнению со стандартным NBR. |
| Тип управления | Прямого действия, пружинный. Настройка давления осуществляется регулировочным винтом, сжимающим/разжимающим пружину. Часто имеет защитный колпачок от несанкционированной регулировки. |
| Рабочая температура | Зависит от уплотнения: с HNBR обычно от -20°C до +140°C (пиковые значения до +150°C). |
| Рабочие среды | Вода, пар, сжатый воздух, инертные газы, масла, многие химические реагенты (совместимые с SS316 и HNBR), пищевые продукты, фармацевтические растворы, CIP-среды. |
| Положение при монтаже | Предпочтительно вертикально, штоком/регулировочным винтом вверх. Допускаются другие положения, но это может влиять на характеристику срабатывания. |
