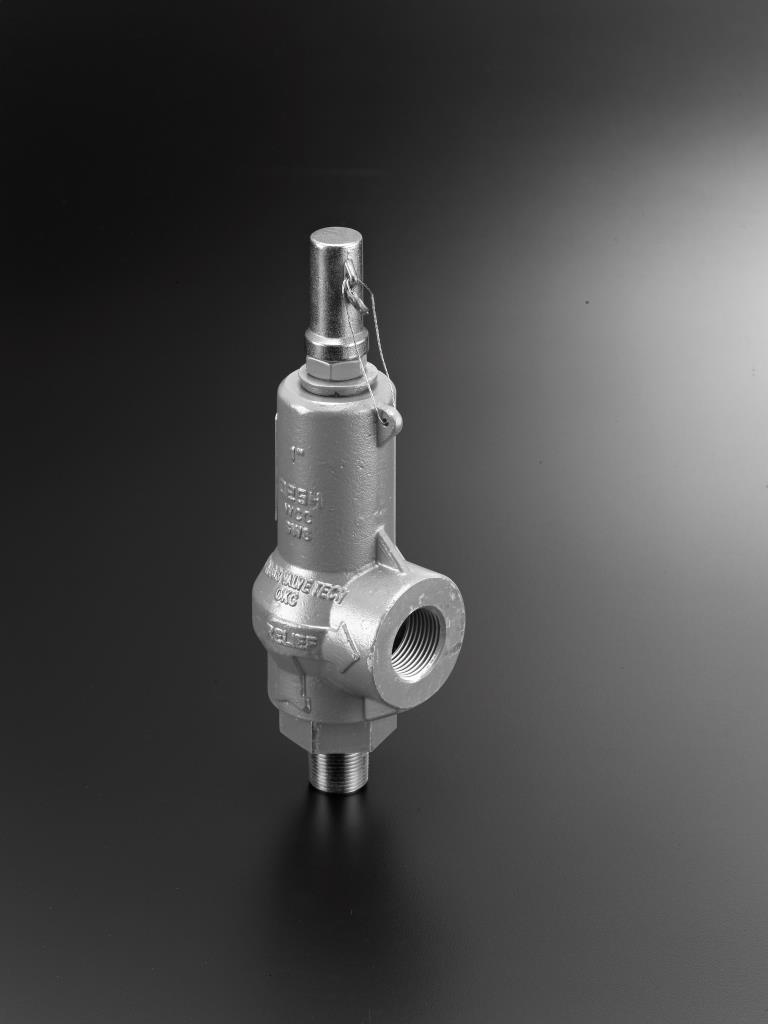

Предохранительный клапан HSME серии VS6 — это компактный пружинный предохранительный клапан прямого действия, предназначенный для защиты оборудования и трубопроводов от превышения давления в системах с чистыми, агрессивными или стерильными средами. Изготовлен полностью из нержавеющей стали AISI 316, что обеспечивает максимальную коррозионную стойкость. Уплотнение из гидрогенизированного нитрила (HNBR) расширяет диапазон рабочих температур и стойкость к химическим воздействиям. Исполнение с внешней резьбой на входе упрощает монтаж в технологические линии.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный пружинный клапан прямого действия. |
| Производитель / Серия | HSME (или аналог, например, Swagelok, Parker, IMI Precision Engineering). Серия VS6 – серия компактных предохранительных клапанов. |
| Основное назначение | Защита технологического оборудования, сосудов, емкостей и трубопроводов от разрушения путем автоматического сброса избыточного давления среды в атмосферу или в дренажную систему. |
| Принцип действия | Давление среды воздействует на тарелку клапана, которая прижата к седлу усилием настроечной пружины. При превышении давления в системе над значением настройки, сила давления преодолевает усилие пружины, клапан открывается и сбрасывает избыток среды. При падении давления ниже настроечного – пружина возвращает тарелку на седло. |
| Материал корпуса и деталей | Нержавеющая сталь AISI 316 / 316L – для всех контактирующих со средой частей (корпус, тарелка, пружина, шток). Гарантирует стойкость к коррозии, химическую инертность, пригодность для чистых и агрессивных сред. |
| Материал уплотнения | HNBR (Гидрогенизированный нитрил, Hydrogenated Nitrile Butadiene Rubber). Преимущества перед стандартным NBR: • Повышенная температурная стойкость: от -30°C до +150°C. • Высокая стойкость к окислению, маслу, химическим реагентам. |
| Тип присоединения | Вход (Inlet): Внешняя резьба (Male Thread). Наиболее вероятные стандарты: • NPT (американская коническая). • BSPT (британская коническая). Выход (Outlet): Обычно такой же тип резьбы или внутренняя резьба для отвода сброса. *Конкретный размер резьбы (например, 1/2″ NPT) требует уточнения.* |
| Диапазон давлений настройки | Зависит от конкретной модели в серии VS6. Типичные диапазоны: 0,5 – 40 бар (7 – 600 psi) или выше. Подбирается пружиной нужного диапазона. |
| Проходное сечение | Компактное, для малых и средних расходов (типичный Cv ~ 0.1 – 0.5). |
| Температура среды | От -30°C до +150°C (определяется уплотнением HNBR). Для более высоких температур требуются уплотнения из FKM/FFKM. |
| Рабочие среды | • Агрессивные жидкости и газы (кислоты, щелочи) совместимые с SS316 и HNBR. • Высокочистая и деионизированная вода. • Фармацевтические субстанции. • Пищевые продукты. • Сжатые газы, пар (с учетом температурных ограничений HNBR). |
| Регулировка | Регулируемый. Давление срабатывания настраивается вращением регулировочного винта, сжимающего пружину. Винт защищен контргайкой и/или колпачком от несанкционированной подстройки. |
