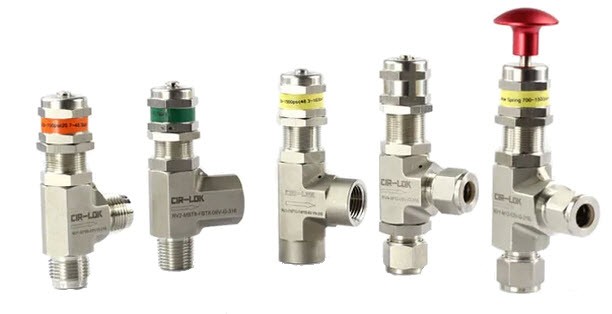

Предохранительный клапан CIR-LOK серии RV1 — это компактный пружинный предохранительный клапан прямого действия, предназначенный для защиты технологического оборудования и трубопроводов от превышения давления. Изготовлен полностью из нержавеющей стали AISI 316, что обеспечивает исключительную коррозионную стойкость и чистоту среды. Уплотнение из силикона (VMQ) расширяет температурный диапазон применения. Исполнение с внешней резьбой обеспечивает простой монтаж в системы с чистыми и агрессивными средами в пищевой, фармацевтической, химической промышленности и полупроводниковом производстве.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный клапан (предохранительный сбросной клапан) прямого действия, пружинный. |
| Конструкция / Система | CIR-LOK – Тип присоединения и конструктивное исполнение (возможно, от производителя Circor, Parker, Swagelok или аналогичного). Серия RV1 (Compact Relief Valve). |
| Основное назначение | Защита закрытых сосудов, аппаратов, трубопроводов и систем от разрушения путем автоматического сброса избыточного давления рабочей среды в атмосферу или сливную магистраль. |
| Принцип действия | При превышении давления в системе над значением настройки пружины, сила давления на тарелку клапана преодолевает усилие пружины. Клапан открывается, сбрасывая избыток среды. При падении давления ниже настройки пружина возвращает тарелку на седло, герметично закрывая клапан. |
| Материал корпуса и деталей | Нержавеющая сталь AISI 316 / 316L – для всех контактирующих с средой частей (корпус, тарелка, пружина, шток). Гарантирует стойкость к коррозии, химическую инертность и соответствие требованиям чистых процессов. |
| Материал уплотнения | VMQ (силикон, Silicone). Преимущества: • Широкий температурный диапазон: от -60°C до +200°C. • Хорошая стойкость к окислителям, некоторым кислотам и растворам. • Подходит для пищевых и медицинских сред (при наличии соответствующих сертификатов). |
| Тип присоединения | Внешняя резьба (Male Thread). Наиболее вероятные стандарты: • NPT (американская коническая). • BSPT (британская коническая). • G (BSPP) (британская цилиндрическая) с уплотнением по торцу. *Конкретный тип и размер резьбы (например, 1/4″ NPT, 1/2″ BSPT) требуют уточнения.* |
| Диапазон давлений настройки | Зависит от конкретной модели в серии RV1. Типичные диапазоны: 0.2 – 20 бар (3 – 300 psi) или выше. Часто доступны разные пружины для разных диапазонов. |
| Проходное сечение (ориентировочно) | Небольшое, для малых и средних расходов. Подбирается под требуемую пропускную способность. |
| Пропускная способность (Cv или Kv) | Определяется производителем. Необходима для расчета, чтобы клапан успевал сбросить избыточный поток. |
| Температура среды | От -60°C до +200°C (определяется уплотнением VMQ). Для более высоких температур требуются другие уплотнения (например, FKM/FFKM). |
| Рабочие среды | • Чистые и агрессивные газы, воздух. • Химические реагенты, кислоты, щелочи (совместимые с SS316 и VMQ). • Пищевые продукты, фармацевтические растворы, вода высокой чистоты (WFI). • Пар (насыщенный). |
| Регулировка | Регулируемый. Давление срабатывания настраивается вращением регулировочного винта, сжимающего пружину. Винт защищен от несанкционированного доступа (заглушкой или контргайкой). |
