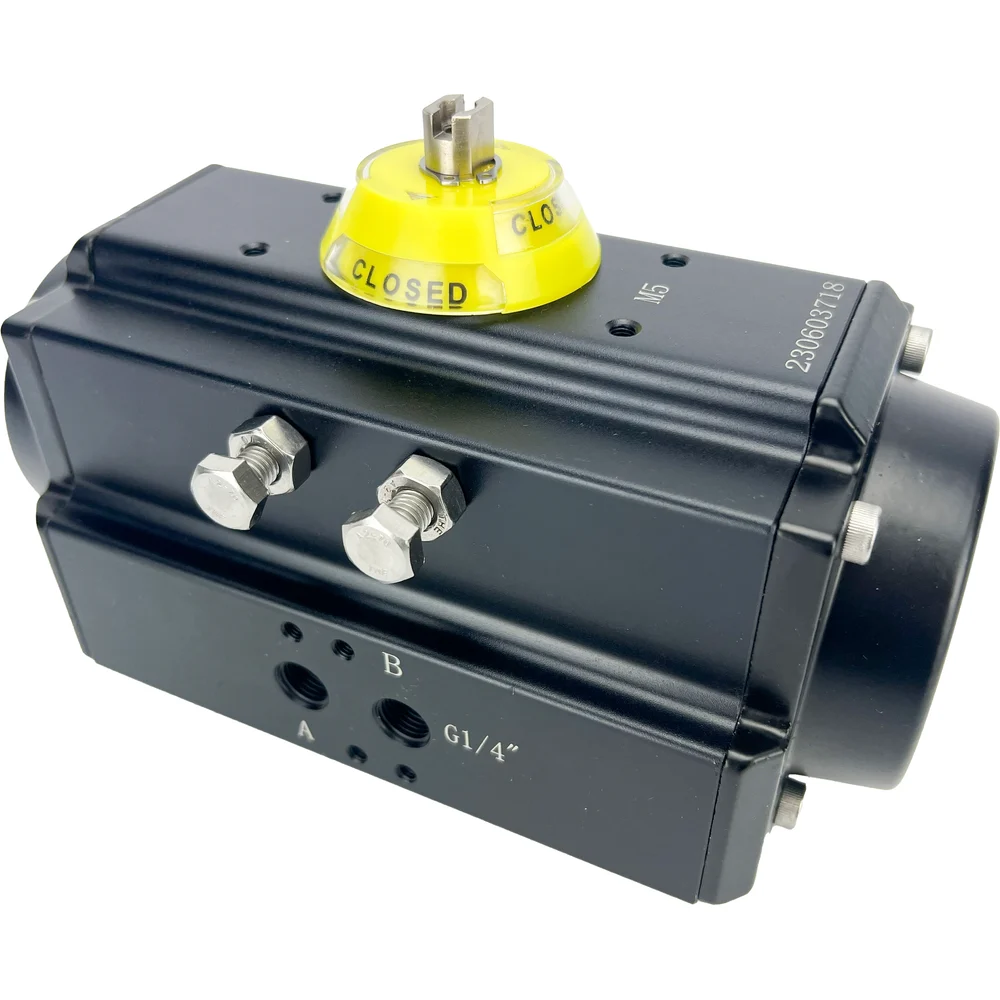

Поворотный пневмопривод двухстороннего действия RA143DA — это компактный и мощный лопастной (ротационный) привод, предназначенный для преобразования энергии сжатого воздуха во вращательное движение на заданный угол (стандартно 90° или 180°). Модель с двусторонним действием (Double Acting) создает крутящий момент при повороте в обоих направлениях и не имеет возвратных пружин, что позволяет фиксировать выходной вал в любом положении. Идеальное решение для автоматизации шаровых кранов, дисковых затворов (баттерфляй), заслонок, дозаторов, а также для создания поворотных движений в робототехнике и специальном оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический лопастной (ротационный) поворотный привод двухстороннего действия. |
| Модель и маркировка | RA143DA (расшифровка): • RA – Rotary Actuator (Поворотный привод). • 143 – Условный номер модели или типоразмера, определяющий габариты и развиваемый момент. • DA – Double Acting (Двухстороннего действия) – для вращения в обе стороны требуется подача сжатого воздуха. |
| Исполнение и конструкция | • Корпус: Литая алюминиевая или чугунная обойма цилиндрической формы с двумя пневмопортами. Внутренняя полость точно обработана. • Вращающийся элемент: Центральный вал с одной или двумя лопастями (плавниками), которые делят внутреннее пространство на две или более рабочих камер. • Уплотнения: Торцевые и радиальные уплотнения вала и лопастей из износостойкой резины (NBR, FKM) для герметизации камер. • Выходной вал: Проходит через корпус насквозь. Имеет стандартизированное исполнение для соединения с арматурой – чаще всего квадрат (например, 14×14 мм, 19×19 мм) или шпоночный паз. На валу может быть резьбовое отверстие для крепления рычага или указателя. • Концевые упоры: Регулируемые механические стопоры (винты) для точной настройки угла поворота и предотвращения механического перекручивания. • Пневмопорты: Два резьбовых порта (стандартно G1/4″ или G3/8″), расположенных на корпусе. Подача воздуха на один порт вызывает поворот в одну сторону, на другой – в обратную. • Крепление: Фланец на корпусе с отверстиями под крепеж для монтажа на арматуру или раму. • Опции: Возможность установки пневматических демпферов, концевых выключателей или магнитных датчиков положения. |
| Принцип действия (Двухстороннее действие — DA) | • Поворот в направлении А: Сжатый воздух подается на порт А. Давление воздействует на лопасть, заставляя её и вал поворачиваться. Воздух из противоположной камеры вытесняется через порт В в атмосферу. • Поворот в направлении В: Воздух подается на порт В, что вызывает поворот вала в обратную сторону. Воздух из камеры А стравливается. • Фиксация положения: При сбросе давления с обоих портов привод остается в последнем достигнутом положении (при условии герметичности системы), так как отсутствуют возвратные пружины. |
| Основное назначение | • Автоматизация трубопроводной арматуры: Управление шаровыми кранами, дисковыми и поворотными затворами, заслонками. • Робототехника и манипуляторы: Привод захватов, поворотных звеньев, позиционеров. • Дозаторы и дозирующие устройства: Точный поворот для подачи сыпучих материалов или жидкостей. • Станкостроение: Поворот столов, суппортов, инструментальных головок. • Упаковочное и фасовочное оборудование: Управление заслонками бункеров, направляющими. |
| Ключевые параметры | • Тип действия: Двухстороннее (Double Acting — DA). • Угол поворота: Стандартно 90° или 180° (задается настройкой концевых упоров). • Номинальный крутящий момент: Зависит от модели (например, от 5 до 100 Нм при давлении 5.6 бар). • Рабочее давление: 2 – 8 бар (оптимально 4-6 бар). Максимальное – до 10 бар. • Присоединительная резьба портов: G1/4″ или G3/8″. • Тип и размер выходного вала: Квадрат (например, 14х14 мм) или шлицевой/шпоночный. • Время поворота на 90°: 0.5 – 2 секунды (зависит от давления, нагрузки и размера привода). • Температурный диапазон: -20°C до +80°C (со стандартными NBR-уплотнениями). • Класс защиты корпуса: IP65 (стандартно). |
