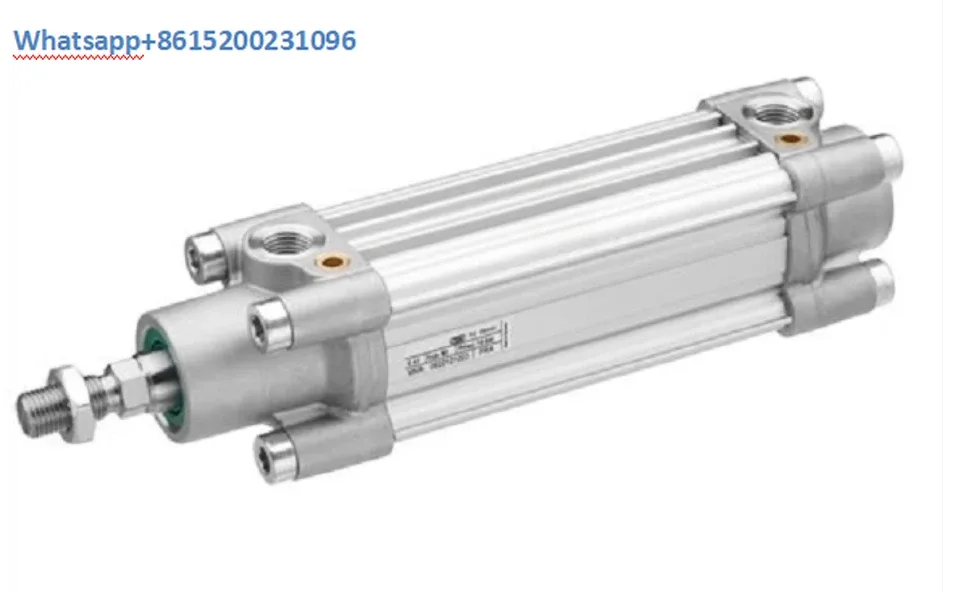

Пневмоцилиндр Aventics R481603111 — это промышленный цилиндр двойного действия серии Compact Cylinder (ранее известной как Rexroth, теперь в составе Emerson), предназначенный для высокоточных и надежных линейных перемещений в системах автоматизации. Модель относится к стандарту ISO 21287 (компактные цилиндры) и отличается малыми строительными длинами при сохранении полного хода. Благодаря высококачественным материалам и точной обработке, цилиндр обеспечивает плавный ход, длительный срок службы и готов к интеграции в современные автоматизированные линии, в том числе с использованием датчиков положения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия, компактной серии (по стандарту ISO 21287). |
| Модель и маркировка | R481603111 (расшифровка по номенклатуре Aventics): • R – Префикс серии или типа. • 48 – Обозначение серии или семейства цилиндров. • 16 – Диаметр поршня (гильзы) в мм: 16 мм. • 03 – Индекс, обозначающий тип крепления, наличие магнита и другие опции. 03 часто указывает на стандартное исполнение со встроенным магнитным поршнем и определенным типом крепления (например, резьба в торце штока). • 111 – Длина хода штока в мм: 111 мм. |
| Исполнение и конструкция | • Гильза (трубка): Изготовлена из анодированного алюминия с внутренним хонингованием, обеспечивающим низкое трение и высокую износостойкость. • Торцевые крышки: Литые из алюминиевого сплава, образуют компактную конструкцию с минимальными выступающими частями. • Шток: Выполнен из высококачественной нержавеющей стали, отполирован и упрочнен. На конце имеет резьбу (обычно метрическую, например, M6x1 или M8x1.25) для крепления рабочего инструмента. • Поршень: Алюминиевый сплав, оснащенный магнитным кольцом (для исполнения с индексом 03), позволяющим использовать датчики положения. Имеет двухсторонние уплотнения из полиуретана (PU). • Амортизация: Встроенные демпферы (резиновые буферы) на обоих концах хода для смягчения удара и снижения шума. • Пневмопорты: Резьбовые, расположены в торцевых крышках. Для диаметра 16 мм стандартным является размер G1/8″. • Крепление: Варианты крепления определяются индексом в маркировке. Часто это резьбовые отверстия в передней и задней крышках или стандартные проушины. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую (заднюю) полость, создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется через противоположный порт. • Втягивание: Сжатый воздух подается в штоковую (переднюю) полость, создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется. • Управление: Осуществляется через 5/2 или 4/2 распределительный клапан. |
| Основное назначение | • Точные манипуляции и подача: В сборочных автоматах, упаковочных машинах, станках для подачи небольших деталей. • Зажимные устройства: Компактные зажимы в приспособлениях для обработки, контрольно-измерительной аппаратуре. • Электронная промышленность: Установка компонентов, открывание/закрывание заслонок в точном оборудовании. • Робототехника: Приводы легких захватов (грипперов), позиционеры. • Системы с обратной связью: Контроль положения в автоматических циклах благодаря магнитному поршню. |
| Ключевые параметры | • Диаметр поршня (D): 16 мм. • Ход штока (S): 111 мм. • Рабочее давление: 1.5 – 10 бар (оптимально 4-6 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 1.6² / 4) ≈ 12.1 Н/бар * 6 ≈ 72.6 Н (~7.4 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~65 Н). • Присоединительная резьба портов: G1/8″ (стандартно для данного диаметра). • Резьба на штоке: Метрическая (например, M6x1), для крепления наконечника. • Магнитный поршень: Да (предположительно для индекса 03). • Температурный диапазон: -10°C до +80°C (со стандартными уплотнениями NBR/PU). |
