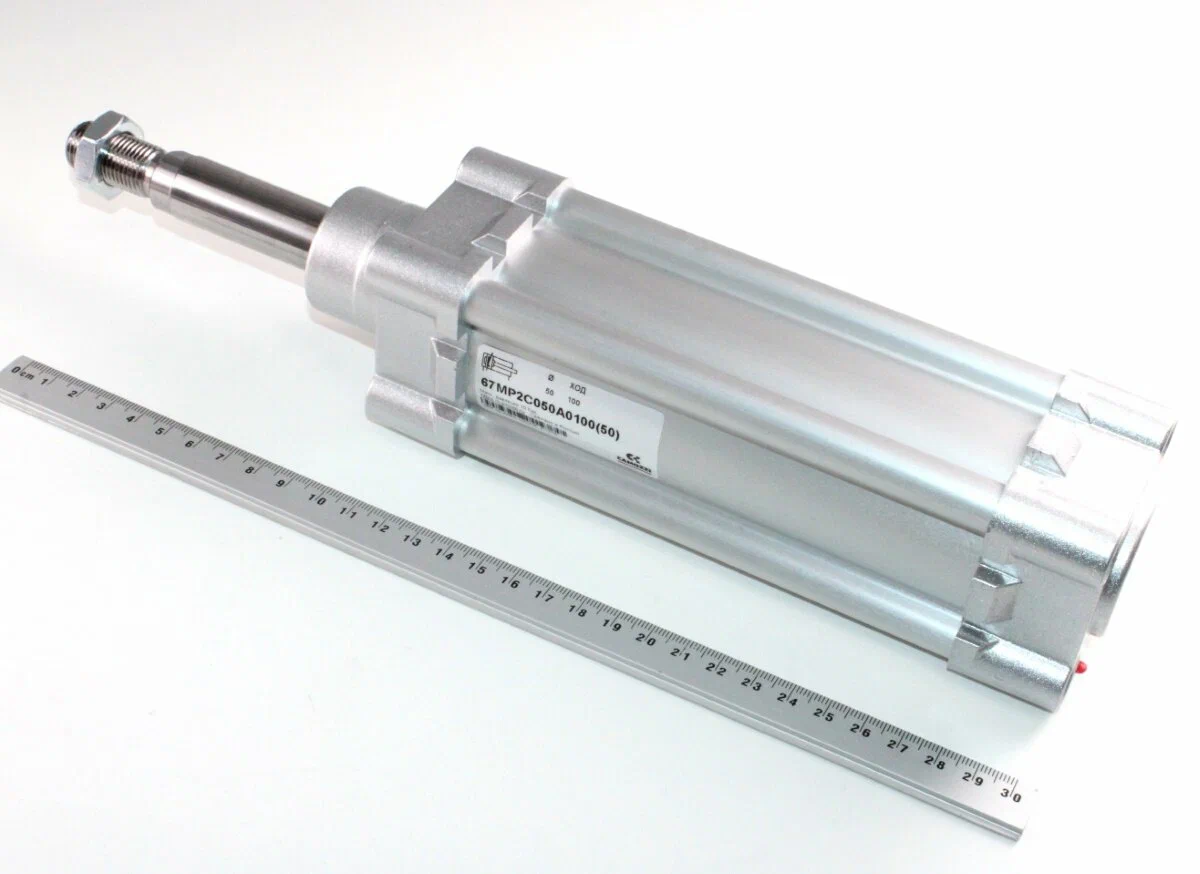

Пневмоцилиндр G1/2 со сквозным штоком — это мощный и надежный привод двойного действия, в котором шток проходит через обе торцевые крышки цилиндра. Такая конструкция обеспечивает симметричное усилие и одинаковую скорость хода в обоих направлениях, а также позволяет осуществлять позиционирование или передачу усилия с обеих сторон. Исполнение с резьбовыми портами G1/2″ обеспечивает высокую пропускную способность для быстрого наполнения и опорожнения полостей, что делает цилиндр идеальным для тяжелых условий эксплуатации, прессов, зажимных устройств и систем, требующих точной симметрии движения.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия со сквозным (двусторонним) штоком. |
| Модель и маркировка | Пневмоцилиндр, G1/2, сквозной шток – Общее обозначение. Конкретная модель определяется диаметром поршня (D) и ходом (S). Пример: D63 x S100. |
| Исполнение и конструкция | • Корпус (гильза): Бесшовная стальная труба с хонингованной внутренней поверхностью или анодированный алюминий. • Поршень: Алюминиевый сплав или сталь с магнитным кольцом (опция). • Шток: Сквозной, высокопрочная сталь, закаленная и хромированная. Выходит из обоих торцов цилиндра. Диаметр штока обычно увеличен для обеспечения устойчивости к продольному изгибу. • Торцевые крышки: Литые из чугуна, алюминия или стали. Содержат втулки скольжения для штока и резьбовые порты G1/2″ (BSP). • Уплотнения: Комплект манжет и уплотнительных колец из полиуретана (PU) или нитрила (NBR) для поршня и штока. • Демпферы: Регулируемые пневматические или резиновые амортизаторы на обоих концах для плавного торможения. |
| Принцип действия (двойное действие, сквозной шток) | • Выдвижение: Сжатый воздух подается в полость А (заднюю), толкая поршень. Воздух из противоположной полости Б (передней) стравливается через свой порт. Шток выдвигается с обеих сторон. • Втягивание: Сжатый воздух подается в полость Б, воздух из полости А стравливается. Шток втягивается с обеих сторон. • Особенность: Усилие и скорость практически одинаковы в обоих направлениях, так как эффективные площади поршня с обеих сторон равны (вычитается площадь только сечения штока). |
| Основное назначение | • Прессы, клепальные и маркировочные машины: Где требуется двустороннее усилие. • Зажимные устройства (зажимы): Сквозной шток позволяет создать зажим с двух сторон или использовать второй конец для контроля положения. • Подъемно-транспортное оборудование: Для симметричного подъема/опускания. • Испытательные стенды: Для создания знакопеременной нагрузки. • Специальная автоматизация: В станках, где нужно передать движение на два независимых механизма. |
| Ключевые параметры | • Диаметр поршня (D): Стандартные ряды: 32, 40, 50, 63, 80, 100 мм и более. • Ход штока (S): Определяется задачей, может быть от 10 мм до нескольких метров. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар), стандартно 6-8 бар. • Присоединительная резьба пневмопортов: G1/2″ (BSP) – по одному на каждой торцевой крышке. • Диаметр штока: Увеличенный, для минимизации прогиба. Часто равен 20, 25, 32 мм и т.д., в зависимости от диаметра цилиндра. |
| Типы исполнения | • Со встроенными датчиками положения: Магнитный поршень для индуктивных или герконовых датчиков на корпусе. • С тормозом или замком положения (опционально). • Различные варианты крепления: Фланцевое (переднее, заднее), лапки, проушины на штоке. |
| Материалы исполнения | • Гильза: Сталь St52, нержавеющая сталь AISI 304, анодированный алюминий. • Шток: Закаленная и хромированная сталь C45, нержавеющая сталь. • Торцевые крышки: Чугун EN-GJL-250, алюминий. • Уплотнения: Полиуретан (PU), NBR, FKM для специальных сред. |
