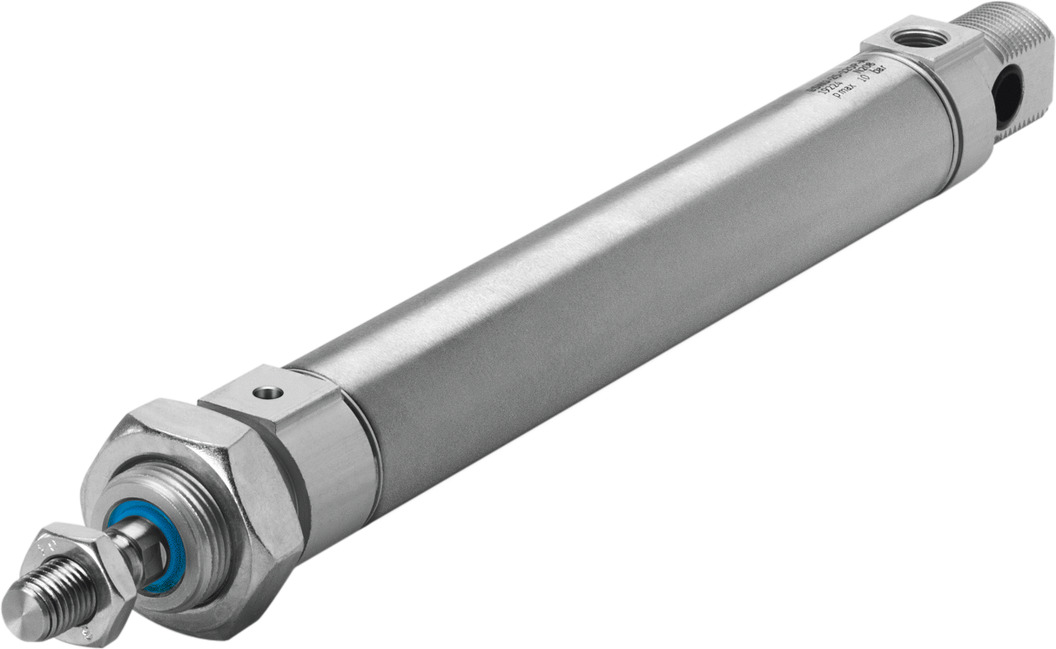

Пневмоцилиндр Festo ESNU-16-25-P-A — это ультракомпактный и высококачественный цилиндр двойного действия из нержавеющей стали для прецизионных задач автоматизации в условиях ограниченного пространства и требований к коррозионной стойкости. Модель относится к миниатюрной серии ESNU, характеризующейся малым весом, круглым профилем и полной совместимостью с чистыми и агрессивными средами. Цилиндр оснащен встроенным магнитным кольцом (P) для работы с датчиками положения, а исполнение A определяет специальные материалы уплотнений. Идеальное решение для точного позиционирования и перемещения в медицинском оборудовании, лабораторной автоматике, измерительных системах, а также в пищевой и электронной промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Миниатюрный пневматический цилиндр двойного действия из нержавеющей стали с магнитным кольцом. |
| Модель и маркировка | ESNU-16-25-P-A: • ESNU — Серия миниатюрных цилиндров Festo из нержавеющей стали (Miniature cylinder, Stainless steel). • 16 — Диаметр поршня: 16 мм. • 25 — Ход поршня (штока): 25 мм. • P — Исполнение поршня: Поршень с магнитным кольцом для бесконтактных датчиков. • A — Вариант исполнения / модификация. Определяет материал уплотнений (FKM, EPDM) и, возможно, тип демпфирования или штока. |
| Ключевые технические параметры | • Диаметр поршня (D): 16 мм. • Ход поршня (S): 25 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 120 Н (~12 кгс), втягивание ~ 110 Н (с учетом площади штока). • Материал гильзы и корпуса: Нержавеющая сталь (1.4305/AISI 303). • Материал штока: Нержавеющая сталь, полированная. • Магнитное исполнение: Встроенное магнитное кольцо (P) для активации датчиков. • Присоединительная резьба пневмопортов: M3 или M5 (стандартно для данного диаметра). • Тип датчиков (совместимых): Миниатюрные бесконтактные индуктивные датчики Festo (серии SME-…). • Монтаж: Сквозные резьбовые отверстия в торцевых крышках (стандартно M4 или M5). • Уплотнения (исполнение A): Чаще всего фторкаучук (FKM/Viton) для стойкости к химикатам и высоким температурам, либо EPDM для совместимости с паром и щелочами. • Температурный диапазон: -20°C … +80°C (с FKM/EPDM). • Стандарт: Не соответствует ISO напрямую, это собственная компактная конструкция Festo. |
