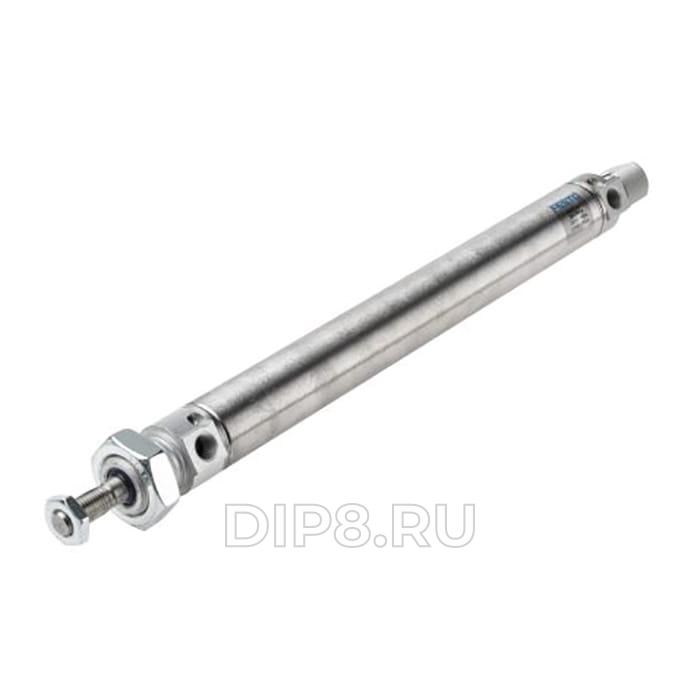

Пневмоцилиндр Festo DSNU-25-200-PPV-A — это высококачественный цилиндр двойного действия из нержавеющей стали с магнитным кольцом, предназначенный для работы в агрессивных, влажных средах и условиях, предъявляющих повышенные требования к гигиене и коррозионной стойкости. Модель относится к серии DSNU с круглым профилем корпуса, что облегчает очистку и предотвращает накопление загрязнений. Цилиндр оснащен встроенным магнитным кольцом на поршне (PPV), позволяющим использовать его с бесконтактными датчиками положения для точного контроля позиции штока. Исполнение A указывает на специальный вариант материала уплотнений или комплектации. Идеальное решение для автоматизации в пищевой, фармацевтической, химической промышленности, а также в медицинском оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия из нержавеющей стали круглого сечения с магнитным кольцом. |
| Модель и маркировка | DSNU-25-200-PPV-A: • DSNU — Серия цилиндров Festo из нержавеющей стали (Stainless Steel) круглого сечения. • 25 — Диаметр поршня: 25 мм. • 200 — Ход поршня (штока): 200 мм. • PPV — Исполнение поршня и штока: — PP = Поршень с магнитным кольцом для бесконтактных датчиков. — V = Шток с резьбой на торце. • A — Вариант исполнения / модификация. Определяет материал уплотнений (например, FKM для химической стойкости или EPDM для температурной устойчивости) и другие детали. |
| Ключевые технические параметры | • Диаметр поршня (D): 25 мм. • Ход поршня (S): 200 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 295 Н (~30 кгс), втягивание ~ 275 Н (с учетом площади штока). • Материал гильзы и корпуса: Нержавеющая сталь (1.4305/AISI 303). • Материал штока: Нержавеющая сталь, полированная и хромированная. • Магнитное исполнение: Встроенное магнитное кольцо (PP) для активации датчиков. • Исполнение штока: Резьба на торце (V). • Присоединительная резьба пневмопортов: M5 (стандартно для данного диаметра). • Тип датчиков (совместимых): Бесконтактные индуктивные или магниторезистивные датчики Festo (серии SME, SMH и др.). • Монтаж: Стандартные резьбовые отверстия в торцевых крышках для крепления. • Уплотнения (исполнение A): Чаще всего фторкаучук (FKM/Viton) для стойкости к высоким температурам, маслам и химикатам, либо EPDM для пара и горячей воды. • Температурный диапазон: -20°C … +80°C (с FKM), может быть выше/ниже в зависимости от исполнения. • Класс защиты (IP): Конструктивно обеспечивает высокую защиту от влаги и коррозии. |
