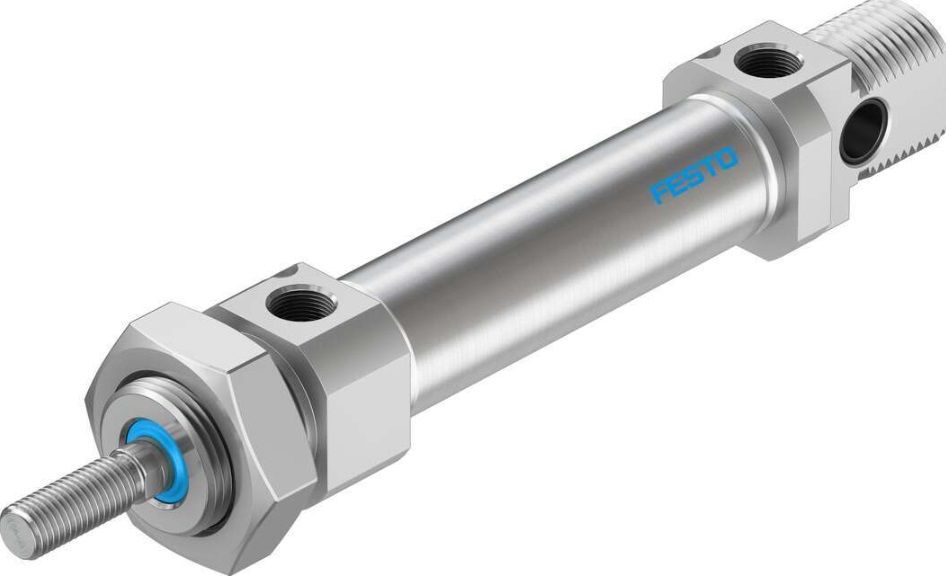

Пневмоцилиндр Festo DSNU-20-40-PPV-A (арт. 19236) — это компактный и коррозионностойкий цилиндр двойного действия из нержавеющей стали с магнитным кольцом, предназначенный для работы в агрессивных, влажных средах и условиях, предъявляющих повышенные требования к гигиене. Модель относится к серии DSNU с круглым профилем корпуса, что облегчает очистку и предотвращает накопление загрязнений. Цилиндр оснащен встроенным магнитным кольцом на поршне (PP) для работы с бесконтактными датчиками положения и резьбой на торце штока (V) для удобного монтажа рабочего органа. Исполнение A указывает на специальные материалы уплотнений. Идеальное решение для автоматизации в пищевой, фармацевтической, химической промышленности, а также в медицинском и лабораторном оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия из нержавеющей стали круглого сечения с магнитным кольцом и резьбой на штоке. |
| Модель и маркировка | DSNU-20-40-PPV-A / 19236: • DSNU — Серия цилиндров Festo из нержавеющей стали (Stainless Steel) круглого сечения. • 20 — Диаметр поршня: 20 мм. • 40 — Ход поршня (штока): 40 мм. • PP — Поршень с магнитным кольцом для бесконтактных датчиков. • V — Шток с резьбой на торце. • A — Вариант исполнения / модификация. Определяет материал уплотнений (чаще всего фторкаучук FKM/Viton для химической стойкости или EPDM для температурной устойчивости). • 19236 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Диаметр поршня (D): 20 мм. • Ход поршня (S): 40 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 190 Н (~19 кгс), втягивание ~ 175 Н (с учетом площади штока). • Материал гильзы и корпуса: Нержавеющая сталь (1.4305/AISI 303). • Материал штока: Нержавеющая сталь, полированная и хромированная. • Магнитное исполнение: Встроенное магнитное кольцо (PP) для активации датчиков. • Исполнение штока: Резьба на торце (V). • Присоединительная резьба пневмопортов: M5 (стандартно для диаметра 20 мм). • Тип датчиков (совместимых): Бесконтактные индуктивные или магниторезистивные датчики Festo (серии SME, SMH и др.). • Монтаж: Стандартные резьбовые отверстия в торцевых крышках для крепления. • Уплотнения (исполнение A): Фторкаучук (FKM/Viton) для стойкости к высоким температурам, маслам и химикатам, либо EPDM для пара и горячей воды. • Температурный диапазон: -20°C … +80°C (с FKM), может быть выше/ниже в зависимости от исполнения. • Класс защиты (IP): Конструктивно обеспечивает высокую защиту от влаги и коррозии. |
