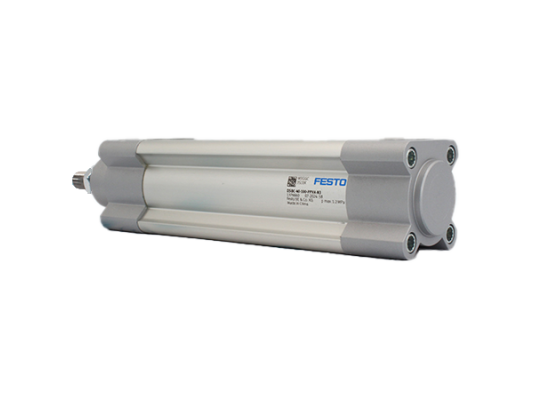

Пневмоцилиндр Festo DSBF-C-40-100-PPVA-N3A3-R — это высокоточный цилиндр двойного действия с магнитным кольцом на поршне, предназначенный для интеграции в современные автоматизированные системы. Модель относится к серии DSBF, отличающейся высокой прочностью, коррозионной стойкостью и точностью хода. Цилиндр оснащен встроенным магнитным кольцом (PPVA), что позволяет использовать его с бесконтактными датчиками положения (N3A3) для точной обратной связи о положении штока. Исполнение R указывает на наличие резьбы на торце штока. Данный цилиндр идеально подходит для применений в робототехнике, станках с ЧПУ, сборочных автоматах и другом оборудовании, где требуется точное линейное перемещение с контролем позиции.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с магнитным кольцом для бесконтактных датчиков и резьбой на штоке. |
| Модель и маркировка | DSBF-C-40-100-PPVA-N3A3-R: • DSBF — Серия цилиндров Festo с повышенным ресурсом и стойкостью (Double Acting, Basic Cylinder, Festo). • C — Типоразмерная группа (C-frame), определяющая конструкцию и монтажные габариты. • 40 — Диаметр поршня: 40 мм. • 100 — Ход поршня (штока): 100 мм. • PPVA — Исполнение поршня и штока: — PP = Магнитное кольцо в поршне для бесконтактных датчиков (Magnetic piston). — V = Шток с резьбой (V-Gewinde). — A = Дополнительная опция/исполнение. • N3A3 — Вариант монтажа и исполнение головок: — N3 = Резьбовые отверстия с одной стороны (стандартное крепление). — A3 = Конкретный тип и материал передней крышки/головки (анодированный алюминий). • R — Наличие резьбы на торце штока (обычно метрическая, например, M10x1.25 или M12x1.75). |
| Ключевые технические параметры | • Диаметр поршня (D): 40 мм. • Ход поршня (S): 100 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 750 Н, втягивание ~ 700 Н (с учетом площади штока). • Материал гильзы (цилиндра): Анодированный алюминий. • Материал штока: Нержавеющая сталь (хромированная). • Магнитное исполнение: Встроенное магнитное кольцо (PP) для работы с датчиками. • Присоединительная резьба пневмопортов: M5 или G1/8″ (стандартно для диаметра 40 мм). • Тип датчиков (совместимых): Бесконтактные индуктивные или магниторезистивные датчики Festo серий SME, SMH и др. • Резьба на торце штока (исполнение R): Метрическая резьба (точный размер уточняется, часто M10). • Монтаж: Сквозные резьбовые отверстия в торцевых крышках (исполнение N3). • Температурный диапазон: -20°C … +80°C (со стандартными уплотнениями). • Стандарт: ISO 15552 (ранее ISO 6431, VDMA 24562). |
