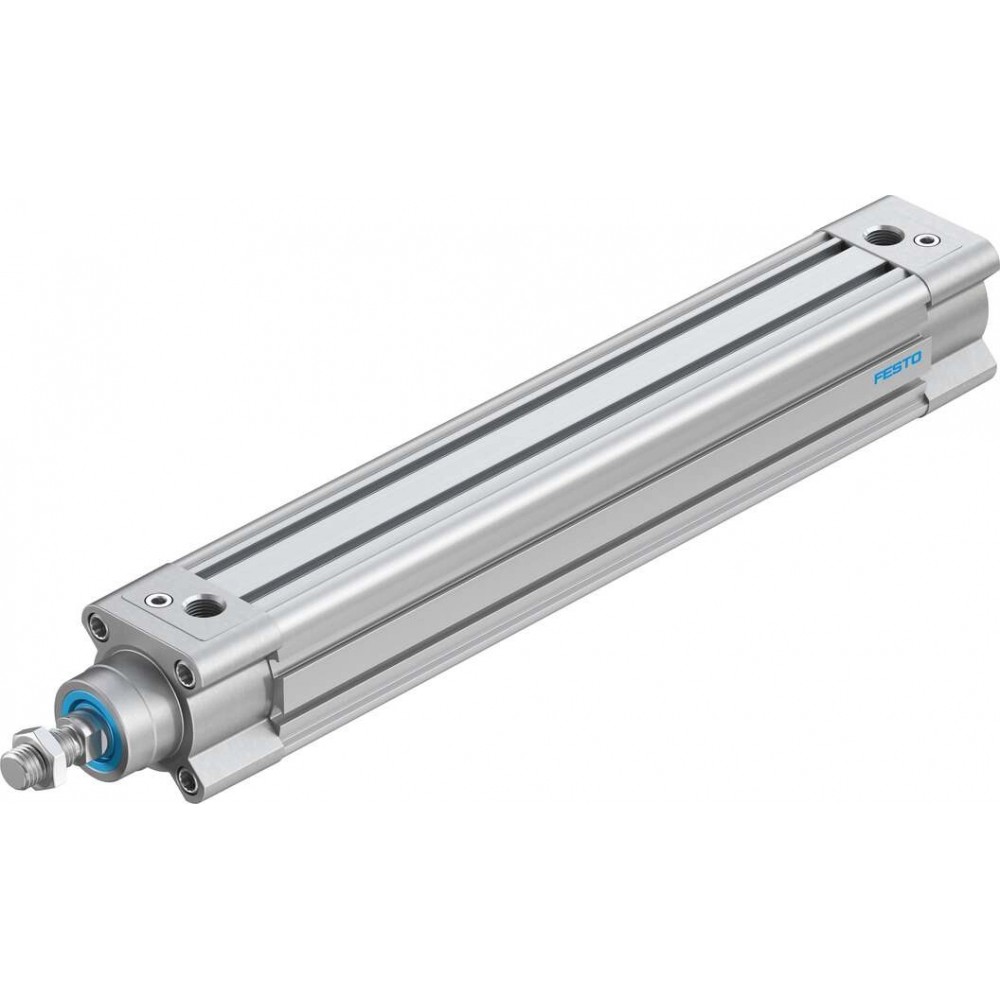

Пневмоцилиндр Festo DSBC-40-250-PPVA-N3 (арт. 1376664) — это высоконадежный и универсальный цилиндр двойного действия стандарта ISO 15552, предназначенный для широкого спектра задач линейной автоматизации в промышленных условиях. Модель относится к серии DSBC, отличающейся высокой прочностью, долгим сроком службы и полной совместимостью с аксессуарами мирового стандарта. Цилиндр оснащен встроенным магнитным кольцом (PP) для работы с датчиками положения и резьбой на штоке (V), что обеспечивает готовность к автоматизации и удобство монтажа рабочего органа. Исполнение N3 определяет тип крепления. Идеальное решение для управления зажимами, толкателями, подъемниками и другими механизмами в станкостроении, упаковочном оборудовании и автоматических линиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандарта ISO 15552 с магнитным кольцом и резьбой на штоке. |
| Модель и маркировка | DSBC-40-250-PPVA-N3 / 1376664: • DSBC — Серия цилиндров Festo стандарта ISO 15552 (ранее ISO 6431, VDMA 24562). • 40 — Диаметр поршня: 40 мм. • 250 — Ход поршня (штока): 250 мм. • PPVA — Исполнение поршня и штока: — PP = Поршень с магнитным кольцом для бесконтактных датчиков. — V = Шток с резьбой на торце. — A = Вариант исполнения (часто указывает на конкретный тип штока или уплотнений). • N3 — Вариант монтажа: Резьбовые отверстия в торцевых крышках с одной стороны. • 1376664 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Диаметр поршня (D): 40 мм. • Ход (S): 250 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 750 Н (~76 кгс), втягивание ~ 700 Н (с учетом площади штока). • Материал гильзы (цилиндра): Анодированный алюминий. • Материал штока: Нержавеющая сталь, хромированная и полированная. • Магнитное исполнение: Встроенное магнитное кольцо (PP) для активации датчиков. • Исполнение штока: Резьба на торце (V). • Присоединительная резьба пневмопортов: M5 или G1/8″ (стандартно для диаметра 40 мм). • Тип датчиков (совместимых): Бесконтактные индуктивные или магниторезистивные датчики Festo (серии SME, SMH). • Монтаж (N3): Сквозные резьбовые отверстия в торцевых крышках (стандартно M6) с одной стороны цилиндра. • Уплотнения: Полиуретан (PU) для поршня, NBR/FKM для статических соединений. • Температурный диапазон: -20°C … +80°C (со стандартными уплотнениями). • Стандарт: ISO 15552 (обеспечивает взаимозаменяемость с цилиндрами других производителей). |
