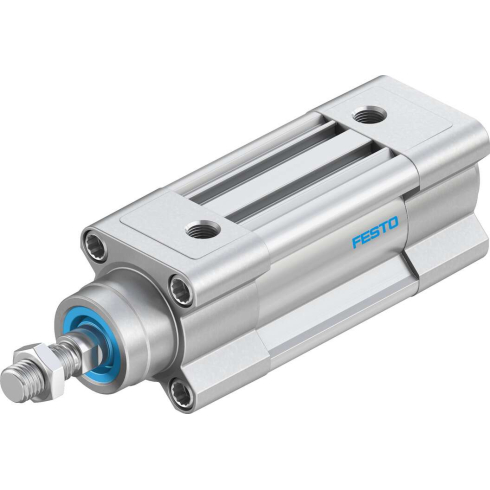

Пневмоцилиндр Festo DSBC-32-20-PPSA-N3 (арт. 2123085) — это универсальный и надежный цилиндр двойного действия стандарта ISO 15552, предназначенный для выполнения коротких линейных перемещений с точностью и высокой повторяемостью. Модель относится к популярной серии DSBC и оснащена встроенным магнитным кольцом на поршне (PP) для работы с датчиками положения и регулируемым демпфированием (S) для плавной безударной остановки. Исполнение N3 определяет тип крепления, а A — специфическую модификацию. Идеальное решение для операций зажима, фиксации, толкания и точного позиционирования в станках, автоматических линиях, сборочных и упаковочных машинах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандарта ISO 15552 с магнитным кольцом и регулируемым демпфированием. |
| Модель и маркировка | DSBC-32-20-PPSA-N3 / 2123085: • DSBC — Серия цилиндров Festo стандарта ISO 15552 (ранее ISO 6431). • 32 — Диаметр поршня: 32 мм. • 20 — Ход поршня (штока): 20 мм (короткий ход). • PP — Поршень с магнитным кольцом для бесконтактных датчиков. • S — Наличие регулируемого демпфирования (Cushioning) на обоих концах. • A — Вариант исполнения (может указывать на материал уплотнений или детали штока). • N3 — Вариант монтажа: Резьбовые отверстия в торцевых крышках с одной стороны. • 2123085 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Диаметр поршня (D): 32 мм. • Ход (S): 20 мм. • Тип действия: Двойное (Double Acting). • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): Толкание ~ 480 Н (~49 кгс), втягивание ~ 450 Н (с учетом площади штока). • Материал гильзы (цилиндра): Анодированный алюминий. • Материал штока: Нержавеющая сталь, хромированная. • Магнитное исполнение: Встроенное магнитное кольцо (PP). • Демпфирование: Регулируемое пневматическое демпфирование (S) с обеих сторон. • Присоединительная резьба пневмопортов: M5 или G1/8″ (стандартно для диаметра 32 мм). • Тип датчиков (совместимых): Бесконтактные индуктивные датчики Festo (серии SME, SMH). • Монтаж (N3): Сквозные резьбовые отверстия в торцевых крышках (обычно M6) для крепления. • Исполнение штока: В маркировке PPSA не указано «V», поэтому шток, вероятно, гладкий без резьбы. • Уплотнения: Полиуретан (PU) для поршня, NBR для статики. • Температурный диапазон: -20°C … +80°C. • Стандарт: ISO 15552. |
