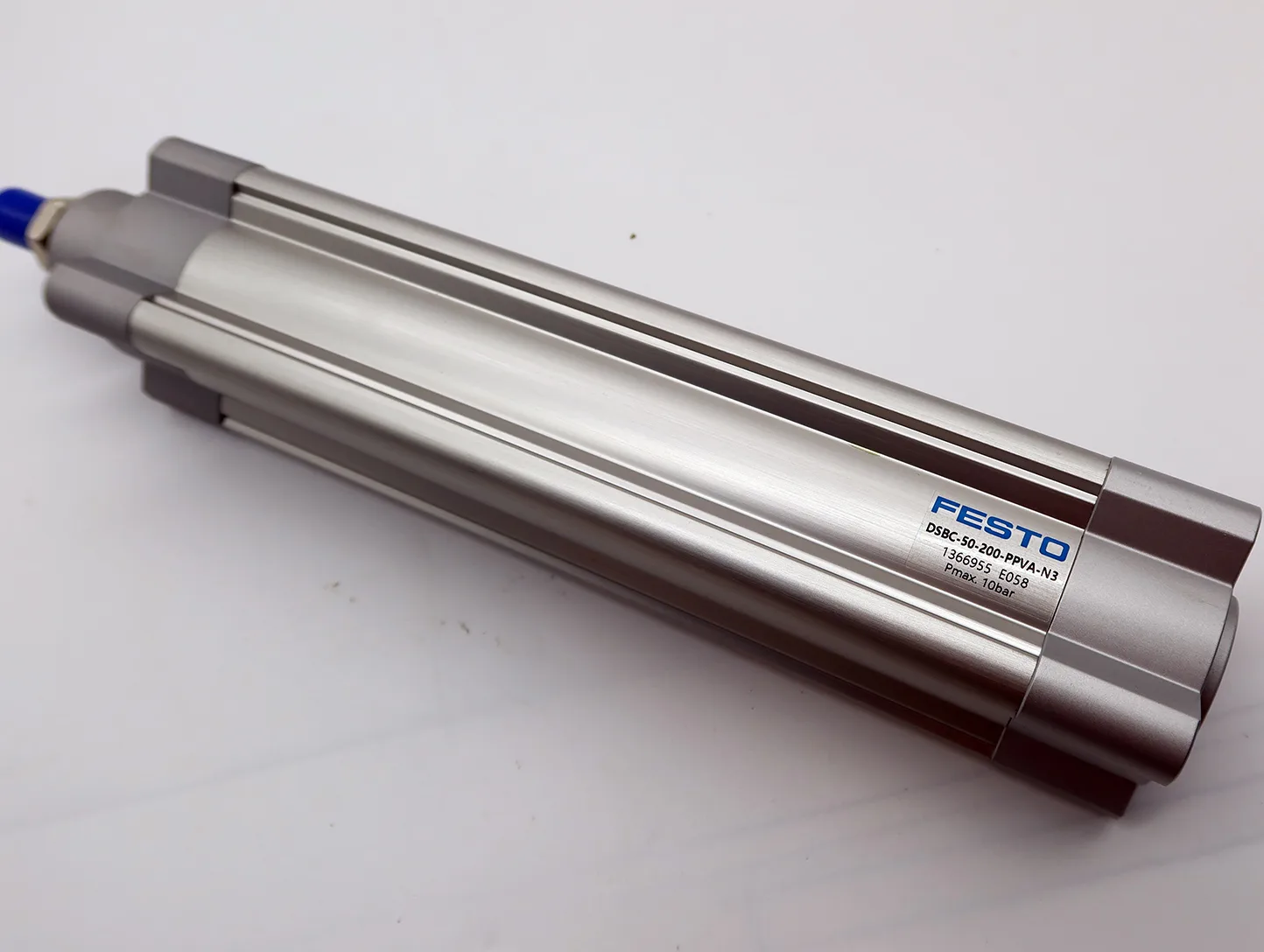

Пневмоцилиндр Festo DSBC-50-20-PPVA-N3 — это прецизионный цилиндр двойного действия серии DSBC (стандарт ISO 15552), оснащенный особым поршневым узлом PPVA. Модель с диаметром поршня 50 мм и коротким ходом 20 мм разработана для приложений, требующих высокого усилия при минимальном перемещении, исключительной плавности хода, точности и долговечности. Цилиндр идеально подходит для мощных зажимных устройств, прецизионных прессов, фиксаторов и позиционеров в высокоскоростном автоматизированном оборудовании, где критически важны отсутствие «залипания» и стабильность работы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с особым исполнением поршневого узла (PPVA), стандарт ISO 15552. |
| Модель и маркировка | DSBC-50-20-PPVA-N3 (расшифровка по номенклатуре Festo): • DSBC – Серия цилиндров двойного действия (ISO 15552). • 50 – Диаметр поршня (гильзы) в мм: 50 мм. • 20 – Длина хода штока в мм: 20 мм. • PPVA – Ключевая особенность: Исполнение поршневого узла. PPVA обозначает цилиндр с поршнем и штоком особой конструкции, обеспечивающей чрезвычайно плавный и бесступенчатый ход за счет оптимизированных уплотнений и направляющих. Исключает «залипание» на старте, идеально для точных позиционирующих и зажимных задач. • N3 – Тип присоединения: N3 указывает на резьбовые отверстия в торцевых крышках, предназначенные для крепления переднего фланца с помощью винтов. |
| Исполнение и конструкция | • Гильза: Бесшовная труба из анодированного алюминия с внутренним алмазным хонингованием. Обеспечивает минимальный коэффициент трения, высочайшую износостойкость и точность геометрии. • Торцевые крышки: Литые из алюминиевого сплава. Исполнение N3 предусматривает резьбовые отверстия для крепления переднего фланца. Содержат встроенные регулируемые пневмодемпферы. • Шток: Изготовлен из высокопрочной нержавеющей стали, хромирован. Имеет стандартную резьбу на конце для крепления инструмента. Короткий ход (20 мм) обеспечивает высокую жесткость и устойчивость к продольному изгибу. • Поршневой узел (PPVA): Уникальная конструкция Festo. Включает специальные двойные полимерные направляющие (самоустанавливающиеся втулки) и низкофрикционные уплотнения. Эта система практически исключает явление «залипания» и обеспечивает движение с низким и постоянным трением во всем диапазоне скоростей и давлений, что критически важно для коротких точных ходов. • Амортизация: Регулируемые пневматические демпферы с винтовой настройкой на обоих концах хода. Позволяют точно настроить плавность и бесшумность торможения даже при небольшом ходе и высоких скоростях. • Пневмопорты: Резьбовые, стандартного для диаметра 50 мм размера – G1/4″. • Магнитный поршень: В данной маркировке прямо не указан. Базовая версия PPVA-N3 обычно не включает магнитный поршень. Для работы с датчиками положения необходимо заказывать исполнение с дополнительным кодом, например, -M9LB. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется. • Управление: Осуществляется через 5/2 или 4/2 распределительный клапан с достаточной пропускной способностью. |
| Основное назначение | • Мощные прецизионные зажимы: В станочной оснастке, сварочных кондукторах, приспособлениях для сборки, где требуется большое усилие и точность позиционирования губок на малом ходу. • Фиксаторы и стопоры: Точная фиксация деталей или инструмента в заданном положении. • Прессы и клепальные головки: Создание контролируемого усилия на коротком ходе в автоматических линиях. • Позиционирующие устройства: Точное поджатие и установка компонентов в электронной и точной механической сборке. • Испытательные стенды: Применение в качестве силового привода для циклических нагрузочных испытаний с малой амплитудой. |
