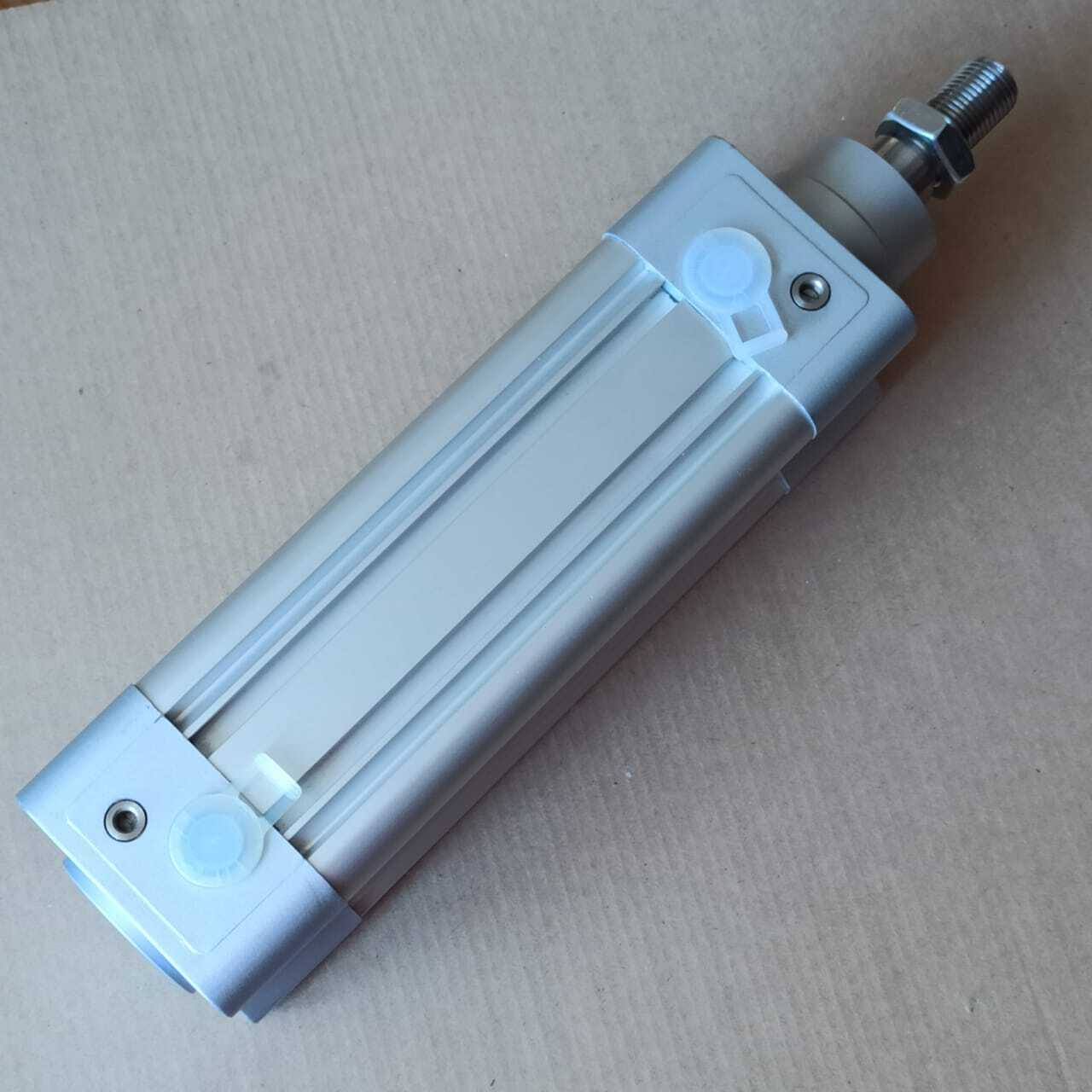

Пневмоцилиндр Festo DSBC-50-100-PPVA-N3-SNCL — это прецизионный цилиндр двойного действия серии DSBC (стандарт ISO 15552), представляющий собой усовершенствованное решение для задач, требующих высочайшей плавности хода, точности позиционирования и долговечности. Модель с диаметром поршня 50 мм и ходом 100 мм оснащена особым поршневым узлом PPVA, регулируемыми демпферами и специальным штоком, что делает её идеальным выбором для высокоскоростных и высокоточных применений в робототехнике, автоматической сборке, испытательных стендах и другом оборудовании, где критически важны плавность движения и минимальное трение.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандарта ISO 15552 с особым исполнением поршневого узла и штока. |
| Модель и маркировка | DSBC-50-100-PPVA-N3-SNCL (расшифровка по номенклатуре Festo): • DSBC – Серия цилиндров двойного действия (ISO 15552). • 50 – Диаметр поршня (гильзы) в мм: 50 мм. • 100 – Длина хода штока в мм: 100 мм. • PPVA – Ключевая особенность: Исполнение поршневого узла. PPVA обозначает цилиндр с поршнем и штоком особой конструкции, обеспечивающей чрезвычайно плавный и бесступенчатый ход за счет оптимизированных уплотнений и направляющих. Идеально для точного позиционирования. • N3 – Тип присоединения: N3 указывает на резьбовые отверстия в торцевых крышках, обычно для крепления переднего фланца с помощью винтов. • SNCL – Исполнение штока и дополнительные опции: S – Стандартный шток, N – Резьба на штоке, C – Хромированный шток, L – Длинная резьба на штоке (или иная специфичная комбинация, требующая уточнения по каталогу Festo). |
| Исполнение и конструкция | • Гильза: Бесшовная труба из анодированного алюминия с внутренним алмазным хонингованием, обеспечивающим минимальный коэффициент трения и высочайшую износостойкость. • Торцевые крышки: Литые из алюминиевого сплава с интегрированными демпферами и резьбовыми отверстиями для крепления типа N3. • Шток: Изготовлен из высокопрочной нержавеющей стали, хромирован (C). Имеет длинную резьбу (L) на конце для гибкого крепления инструмента или рычага. Увеличенный диаметр для повышенной стойкости к продольному изгибу. • Поршневой узел (PPVA): Уникальная конструкция от Festo. Включает специальные двойные полимерные направляющие (самоустанавливающиеся втулки) и низкофрикционные уплотнения, которые практически исключают явление «залипания» и обеспечивают движение с исключительно низким и постоянным трением во всем диапазоне скоростей. • Амортизация: Регулируемые пневматические демпферы с винтовой настройкой на обоих концах хода для точной и бесшумной остановки под различную нагрузку. • Пневмопорты: Резьбовые, стандартного для диаметра 50 мм размера – G1/4″. • Магнитный поршень: В данной конкретной маркировке (SNCL) прямо не указан. Для получения цилиндра с датчиками необходимо исполнение с суффиксом -SNCL-M9… или подобным, где M указывает на магнит. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. • Управление: Требуется 5/2 или 4/2 распределитель с достаточной производительностью (рекомендуется Cv > 1.5). |
| Основное назначение | • Высокоточное позиционирование и перемещение: В станках с ЧПУ, координатных манипуляторах, измерительных машинах. • Робототехника и автоматическая сборка: Приводы захватов, узлы подачи и установки компонентов, где важна плавность. • Испытательные стенды и симуляторы: Точное дозирование усилия и перемещения. • Упаковочное и пищевое оборудование: Плавное движение для работы с хрупкими изделиями. • Оборудование для нанесения покрытий, склеивания. |
| Ключевые параметры | • Диаметр поршня (D): 50 мм. • Ход штока (S): 100 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 5² / 4) ≈ 117.8 Н/бар * 6 ≈ 707 Н (~72 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~650 Н). • Присоединительная резьба портов: G1/4″. • Тип крепления (N3): Передний фланец, крепящийся винтами через резьбовые отверстия в крышке. • Исполнение штока: Хромированный, с длинной резьбой (SNCL). • Плавность хода (PPVA): Крайне высокая. Коэффициент трения < 0.01. • Магнитный поршень: В базовой комплектации SNCL отсутствует (необходимо заказывать опцию M). |
