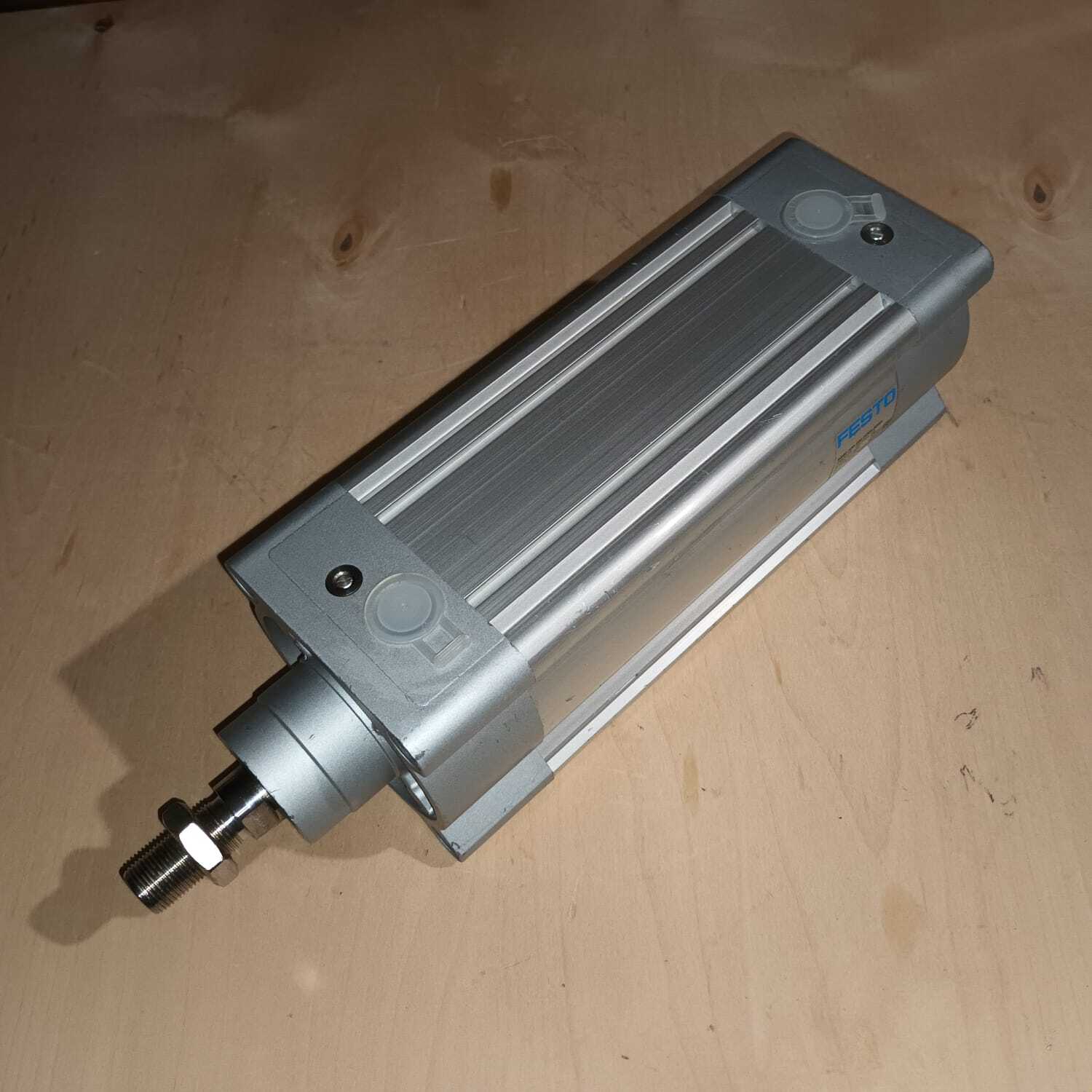

Пневмоцилиндр DSBC-100-160-PPVA-N3R3-SG — это высококачественный цилиндр двойного действия серии DSBC от мирового лидера Festo. Модель с большим диаметром поршня 100 мм и ходом 160 мм предназначена для создания значительного усилия в условиях интенсивной промышленной эксплуатации. Цилиндр отличается прецизионным исполнением, оснащен магнитным поршнем для датчиков положения и особыми поршневыми узлами, обеспечивающими плавный ход и высокую точность. Это профессиональное решение для автоматизации тяжелых операций: зажима, подъема, прессования, подачи и позиционирования в металлообработке, автомобилестроении и робототехнике.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с магнитным поршнем. Серия DSBC – стандартные цилиндры с высокими эксплуатационными характеристиками. |
| Модель и маркировка | DSBC-100-160-PPVA-N3R3-SG (расшифровка по номенклатуре Festo): • DSBC – Базовая серия цилиндров двойного действия. • 100 – Диаметр поршня (гильзы) в мм: 100 мм. • 160 – Длина хода штока в мм: 160 мм. • PPVA – Исполнение поршневого узла и штока: — PP: Особое исполнение поршня и штока (например, для высоких нагрузок и плавного хода). — VA: Конкретный вариант уплотнений и направляющих. • N3 – Тип присоединения: N3 – Резьбовые отверстия в торцевых крышках (например, для крепления на заднюю лапу или фланец). • R3 – Вариант резьбы пневмопортов: R3 соответствует резьбе G3/8″. • SG – Наличие и тип магнитного поршня: SG – Стандартный магнитный поршень для работы с датчиками положения (индуктивными, герконовыми). |
| Исполнение и конструкция | • Гильза (Цилиндрическая труба): Бесшовная труба из анодированного алюминия высокой точности (внутренняя поверхность хонингована). Имеет высокую стойкость к коррозии и износу. • Торцевые крышки: Литые из алюминиевого сплава. Исполнение N3 предусматривает резьбовые отверстия для гибкого монтажа. • Шток: Изготовлен из высокопрочной нержавеющей стали, хромирован. Имеет повышенную устойчивость к боковым нагрузкам. • Поршневой узел (PPVA): Специальная конструкция с оптимизированными уплотнениями и направляющими бандажами, обеспечивающая чрезвычайно плавный и бесступенчатый ход, низкое трение и высокую точность позиционирования. • Магнитный поршень (SG): Встроенное магнитное кольцо в поршне для активации внешних датчиков положения. • Амортизация: Регулируемые пневматические демпферы на обоих концах хода для эффективного и бесшумного торможения. • Пневмопорты: Резьба G3/8″ (исполнение R3), интегрированы в торцевые крышки. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю через порт 1), шток выдвигается. Воздух из штоковой полости вытесняется через порт 2. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю через порт 2), шток втягивается. Воздух из поршневой полости стравливается через порт 1. • Управление: Требуется 4/2 или 5/2 распределитель с соответствующим расходом (рекомендуется с резьбой G1/2″ или G3/8″). |
| Основное назначение | • Силовое зажимное устройство: В станочных приспособлениях, сварочных кондукторах, сборочных линиях. • Подъемно-транспортное оборудование: Подъем платформ, крышек, секций. • Прессовые и формовочные операции: Создание контролируемого усилия. • Роботизированные комплексы: Тяжелые манипуляторы, приводы захватов (типа «паук»). • Испытательные стенды: Моделирование постоянных и переменных нагрузок. |
| Ключевые параметры | • Диаметр поршня (D): 100 мм. • Ход штока (S): 160 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). Оптимально 6-8 бар. • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 10² / 4) ≈ 4710 Н (~480 кгс). — На втягивание: Меньше на площадь сечения штока (приблизительно ~4400 Н). • Присоединительная резьба портов: G3/8″. • Тип крепления (N3): Резьбовые отверстия в торцевых крышках (например, крепление на заднюю лапу). • Магнитный поршень: Да (SG) – совместим со всеми датчиками положения Festo (SM, SME, SMT). |
