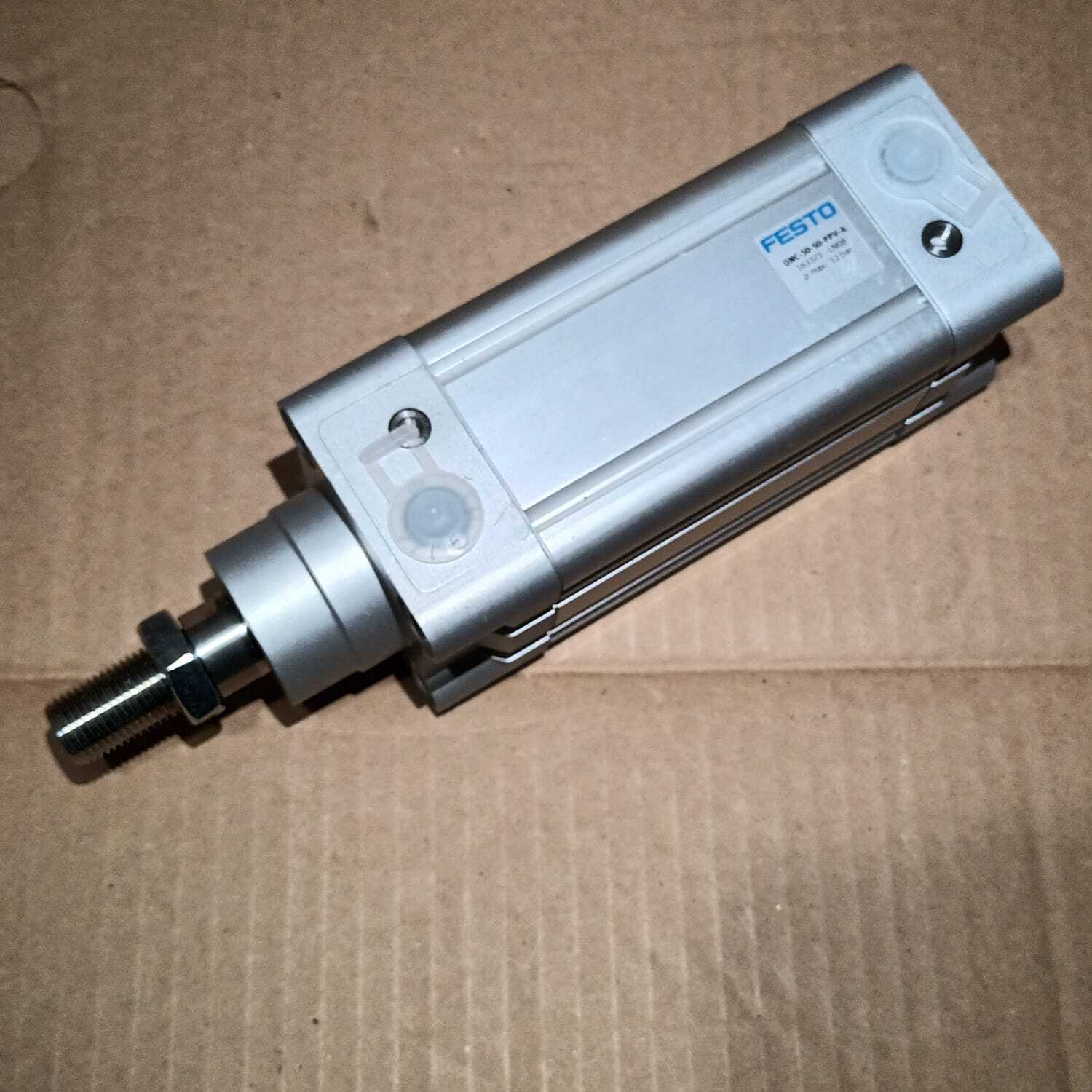

Пневмоцилиндр DNC-50-115-PPV-A — это высокоточный цилиндр двойного действия серии DNC (стандарт ISO 15552) от Festo, оснащенный прецизионным поршневым узлом PPV. Модель с диаметром поршня 50 мм и ходом 115 мм сочетает в себе значительное усилие, среднюю длину хода и исключительную плавность движения. Цилиндр предназначен для ответственных задач автоматизации, где критически важны отсутствие «залипания», точность позиционирования и долговечность: зажимные устройства, прецизионные механизмы подачи, испытательные стенды и робототехника.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандарта ISO 15552 с особым поршневым узлом PPV. |
| Модель и маркировка | DNC-50-115-PPV-A (расшифровка по номенклатуре Festo): • DNC – Серия цилиндров двойного действия (ISO 15552). • 50 – Диаметр поршня (гильзы) в мм: 50 мм. • 115 – Длина хода штока в мм: 115 мм. • PPV – Ключевая особенность: Исполнение поршневого узла. PPV обозначает цилиндр с поршнем и штоком особой конструкции, обеспечивающей чрезвычайно плавный и бесступенчатый ход за счет оптимизированных уплотнений и направляющих. Идеально для точного позиционирования и работы с переменными нагрузками. • A – Тип присоединения и исполнение: Буква A определяет конкретный вариант. В серии DNC A чаще всего обозначает исполнение с магнитным поршнем и стандартным типом крепления (например, резьбовыми отверстиями в крышках для переднего фланца или лап). |
| Исполнение и конструкция | • Гильза: Бесшовная труба из анодированного алюминия с внутренним алмазным хонингованием. Обеспечивает минимальный коэффициент трения и высочайшую износостойкость. • Торцевые крышки: Литые из алюминиевого сплава. Исполнение A предполагает наличие резьбовых отверстий для крепления (например, вариант фланца). Содержат встроенные регулируемые пневмодемпферы. • Шток: Изготовлен из высокопрочной нержавеющей стали, хромирован. Имеет стандартную резьбу на конце для крепления инструмента. Достаточная толщина для обеспечения устойчивости на ходе 115 мм. • Поршневой узел (PPV): Уникальная конструкция Festo. Включает специальные полимерные направляющие и низкофрикционные уплотнения, которые минимизируют трение «поршень-гильза», обеспечивая плавное движение без «залипания» даже на малых скоростях и под нагрузкой. • Амортизация: Регулируемые пневматические демпферы с винтовой настройкой на обоих концах хода. Позволяют точно настроить плавность и бесшумность торможения под различную нагрузку. • Пневмопорты: Резьбовые, стандартного для диаметра 50 мм размера – G1/4″. • Магнитный поршень: Исполнение A подразумевает наличие магнитного поршня для работы с датчиками положения (индуктивными, герконовыми). |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. • Управление: Осуществляется через 5/2 или 4/2 распределитель с достаточной пропускной способностью (рекомендуется Cv > 1.5). |
| Основное назначение | • Прецизионные зажимные устройства: В станочной оснастке, сварочных кондукторах, сборочных приспособлениях, где требуется большое усилие и точность. • Механизмы подачи и позиционирования: Точная подача деталей на конвейер или в зону обработки на длине 115 мм. • Робототехника и автоматическая сборка: Силовые приводы захватов и манипуляторов среднего размера. • Испытательные стенды: Привод для циклических нагрузочных испытаний с амплитудой 115 мм. • Упаковочное и фасовочное оборудование: Устройства толкания, дозирования. |
| Ключевые параметры | • Диаметр поршня (D): 50 мм. • Ход штока (S): 115 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). Оптимально 4-8 бар. • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 5² / 4) ≈ 117.8 Н/бар * 6 ≈ 707 Н (~72 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~650 Н). • Присоединительная резьба портов: G1/4″. • Тип крепления (A): Определяется конкретным вариантом (часто передний фланец или задние лапы). • Плавность хода (PPV): Очень высокая. Коэффициент трения < 0.01, отсутствие «ступенчатости» при трогании. • Магнитный поршень: Да (для исполнения A). |
