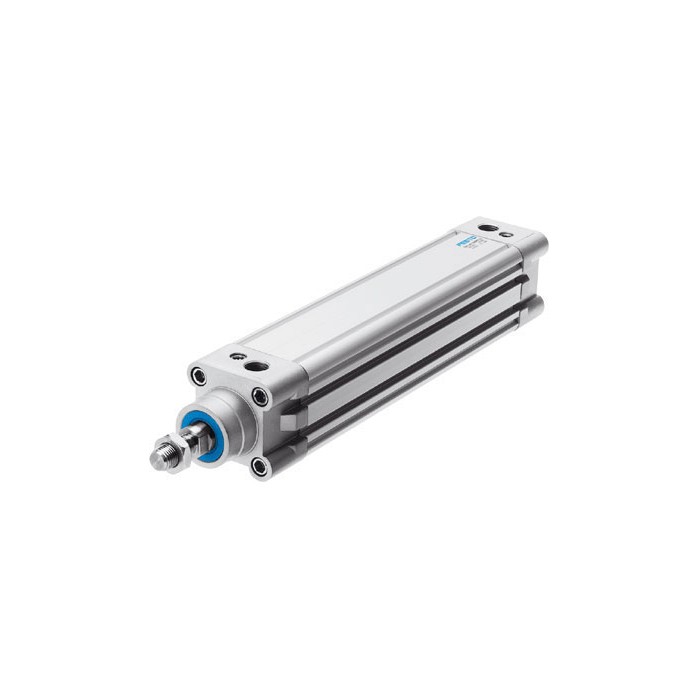

Пневмоцилиндр DNC-125-200-PPV-A — это мощный промышленный цилиндр двойного действия серии DNC (стандарт ISO 15552) от Festo, оснащенный особым поршневым узлом PPV. Модель с большим диаметром поршня 125 мм и значительным ходом 200 мм предназначена для создания высоких усилий в условиях интенсивной эксплуатации. Цилиндр характеризуется исключительной плавностью хода, высокой точностью позиционирования и надежностью, что делает его идеальным решением для тяжелых зажимных устройств, прессов, подъемных механизмов и силовых приводов в металлообработке, автомобилестроении и робототехнике.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандарта ISO 15552 с особым поршневым узлом. |
| Модель и маркировка | DNC-125-200-PPV-A (расшифровка по номенклатуре Festo): • DNC – Серия цилиндров двойного действия, соответствующая стандарту ISO 15552. • 125 – Диаметр поршня (гильзы) в мм: 125 мм. • 200 – Длина хода штока в мм: 200 мм. • PPV – Ключевая особенность: Исполнение поршневого узла. PPV обозначает цилиндр с поршнем и штоком особой конструкции, обеспечивающей чрезвычайно плавный и бесступенчатый ход за счет оптимизированных уплотнений и направляющих. Это исполнение для высоких нагрузок и плавного движения. • A – Тип присоединения и исполнение: Буква A определяет конкретный вариант монтажа, тип штока и наличие/отсутствие магнитного поршня. В данном случае, A часто означает стандартное исполнение с магнитным поршнем и определенным типом крепления (например, резьбовые отверстия в крышках). |
| Исполнение и конструкция | • Гильза: Бесшовная труба из анодированного алюминия с внутренним алмазным хонингованием. Обеспечивает минимальный коэффициент трения и высочайшую износостойкость. • Торцевые крышки: Литые из алюминиевого сплава. Исполнение A определяет конкретный тип крепления (например, варианты фланца, лап, проушин). Содержат встроенные регулируемые пневмодемпферы. • Шток: Изготовлен из высокопрочной нержавеющей стали, хромирован. Имеет увеличенный диаметр для противодействия изгибающим нагрузкам, особенно важный при большом ходе 200 мм. На конце имеет резьбу для крепления инструмента. • Поршневой узел (PPV): Уникальная конструкция Festo для высоких нагрузок. Включает специальные полимерные направляющие и низкофрикционные уплотнения, которые минимизируют трение «поршень-гильза», обеспечивая плавное движение без «залипания» даже под большой нагрузкой. • Амортизация: Регулируемые пневматические демпферы с винтовой настройкой на обоих концах хода. Критически важны для плавной и безопасной остановки массивного штока и нагрузки на длинном ходе. • Пневмопорты: Резьбовые, увеличенного размера, соответствующего диаметру 125 мм (обычно G1/2″ или G3/4″). • Магнитный поршень: Исполнение A, как правило, подразумевает наличие магнитного поршня для работы с датчиками положения. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. • Управление: Требуется мощный 5/2 или 4/2 распределитель с высокой пропускной способностью (рекомендуется с резьбой G1/2″ или более). |
| Основное назначение | • Мощные зажимные и прессовые устройства: В станочной оснастке для крупногабаритных деталей, сварочных кондукторах, клепальных машинах. • Подъемно-транспортное оборудование: Подъем тяжелых платформ, крышек, секций оборудования. • Роботизированные комплексы: Силовые приводы тяжелых манипуляторов и захватов. • Испытательные стенды: Создание высоких статических и динамических нагрузок. • Оборудование для обработки металлов: Приводы гибочных и правящих машин. |
| Ключевые параметры | • Диаметр поршня (D): 125 мм. • Ход штока (S): 200 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). Оптимально 6-8 бар. • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 12.5² / 4) ≈ 736 Н/бар * 6 ≈ 4416 Н (~450 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~4000 Н). • Присоединительная резьба портов: G1/2″ или G3/4″ (требует уточнения для DNC-125). • Тип крепления: Определяется исполнением A (например, передний фланец, задние лапы). • Плавность хода (PPV): Очень высокая. Минимальное трение и отсутствие «ступенчатости». • Магнитный поршень: Да (для исполнения A). |
