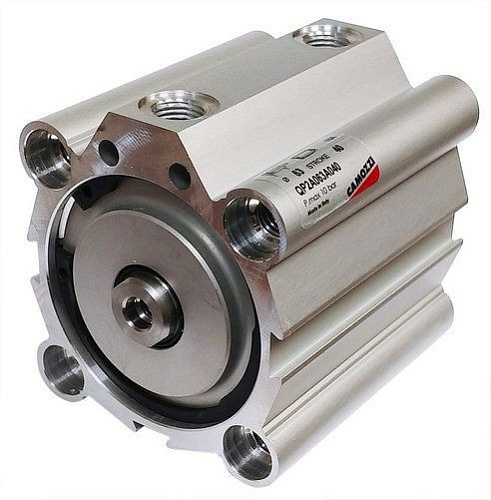

Пневмоцилиндр Camozzi QP2A032A050 — это универсальный цилиндр двойного действия из серии QP2, одного из мировых стандартов в области компактных пневматических приводов. Модель с диаметром поршня 32 мм и ходом 50 мм предлагает оптимальное сочетание умеренного усилия, компактных габаритов и высокой надежности. Цилиндр спроектирован для интенсивной работы в широком спектре задач автоматизации: зажим, подача, толкание, подъем и сортировка. Его стандартизированная конструкция обеспечивает простоту монтажа, замены и интеграции в существующие системы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия стандартной серии. |
| Модель и маркировка | QP2A032A050 (расшифровка по номенклатуре Camozzi серии QP2): • QP2 – Обозначение серии (стандартные цилиндры). • A – Исполнение цилиндра (вариант уплотнений, материала, наличие магнита). Буква A обычно означает стандартное базовое исполнение (часто без магнитного поршня). • 032 – Диаметр поршня (гильзы) в мм: 32 мм. • A – Тип монтажа или штока (в данном контексте часто относится к типу штока). • 050 – Длина хода штока в мм: 50 мм. |
| Исполнение и конструкция | • Гильза (трубка): Изготовлена из анодированного алюминиевого сплава с внутренним хонингованием для минимального трения и долговечности. • Торцевые крышки: Литые из алюминиевого сплава, с интегрированными пневмопортами стандартного размера для данного диаметра. • Шток: Изготовлен из высококачественной нержавеющей стали AISI 304/430, имеет хромированное или полированное покрытие для защиты от коррозии и износа. • Поршень: Алюминиевый сплав с двумя независимыми уплотнительными кольцами из полиуретана (PU) для надежной работы в обоих направлениях. • Амортизация: Стандартные резиновые буферы (демпферы) на штоковой и задней крышке для смягчения удара в конце хода и снижения шума. • Пневмопорты: Резьбовые, стандартного для диаметра 32 мм размера (чаще всего G1/8″). • Крепление: Стандартные варианты крепления серии QP2 (например, передний фланец, задняя лапа, проушины), которые указываются отдельным кодом или выбираются как опция. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (через задний порт), создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется через передний порт. • Втягивание: Сжатый воздух подается в штоковую полость (через передний порт), создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется через задний порт. • Управление: Осуществляется через 5/2 или 4/2 распределительный клапан. |
| Основное назначение | • Зажимные приспособления: В станочной оснастке, сборочных кондукторах, сварочных стендах. • Механизмы подачи и эжекции: В автоматических линиях, упаковочных машинах, сортировщиках. • Промышленные манипуляторы: Приводы простых захватов, поворотных механизмов. • Подъемно-транспортные операции: Подъем крышек, заслонок, небольших грузов. • Общая промышленная автоматизация: Там, где требуется надежное линейное перемещение с усилием до ~150 кгс. |
| Ключевые параметры | • Диаметр поршня (D): 32 мм. • Ход штока (S): 50 мм. • Рабочее давление: Стандартно 1.5 – 10 бар (оптимально 4-8 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 3.2² / 4) ≈ 48.3 Н/бар * 6 ≈ 290 Н (~29.5 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~260 Н). • Присоединительная резьба портов: G1/8″ (стандартно). • Диаметр штока: Стандартный для данного типоразмера (обычно 12 или 16 мм). • Температурный диапазон: -10°C до +80°C (со стандартными NBR/PU уплотнениями). |
