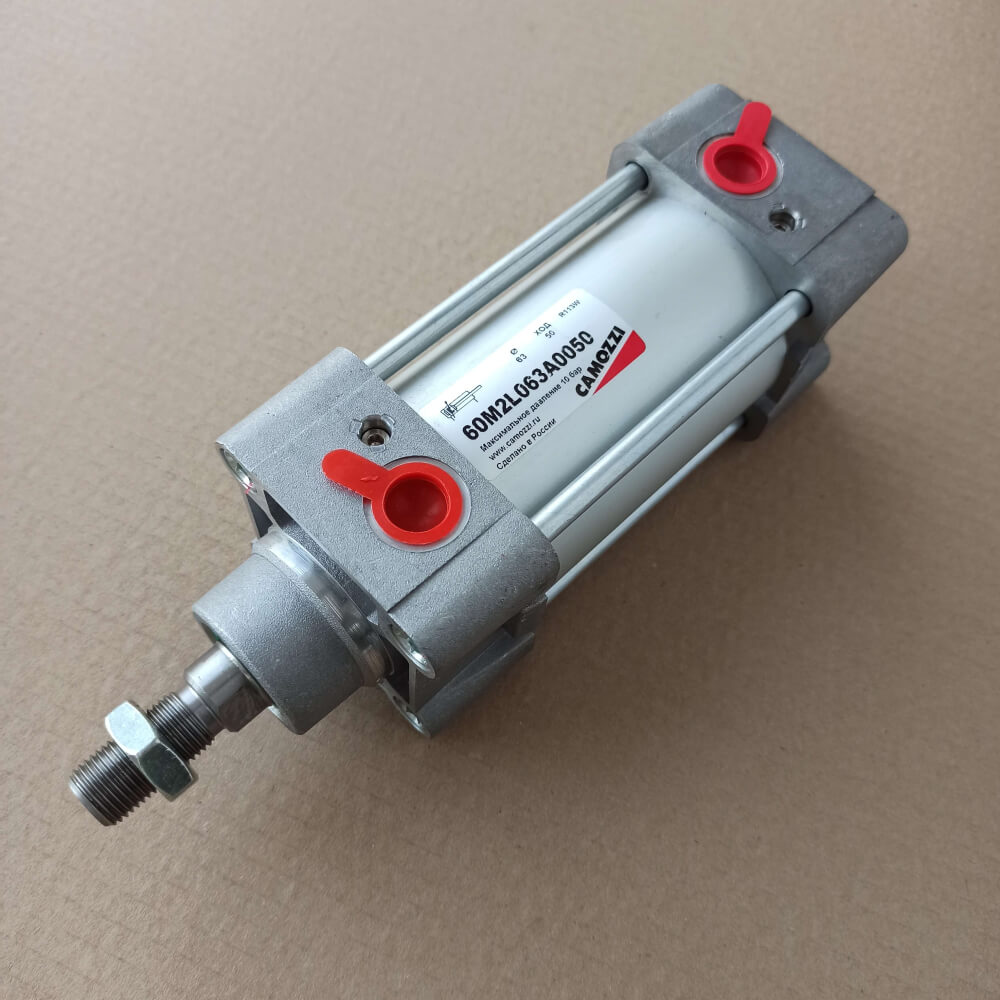

Пневмоцилиндр Camozzi 60M2L063A0050 — это мощный промышленный цилиндр двойного действия серии 60 с магнитным поршнем, предназначенный для создания значительного усилия и выполнения тяжелых задач в условиях интенсивной эксплуатации. Модель с большим диаметром поршня 63 мм и ходом 50 мм обладает высокой силовой отдачей при относительно небольшом ходе, что делает её идеальным решением для мощных зажимов, прессов, фиксаторов и подъемных механизмов. Наличие магнитного поршня позволяет легко внедрить систему обратной связи на основе датчиков положения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с магнитным поршнем, увеличенной серии. |
| Модель и маркировка | 60M2L063A0050 (расшифровка по номенклатуре Camozzi серии 60): • 60 – Серия цилиндров (указывает на размерный ряд и конструктивные особенности, часто соответствует стандарту ISO 15552). • M – Наличие Магнитного поршня для работы с датчиками положения. • 2 – Тип крепления: Цифра 2 в стандарте ISO 15552 обычно соответствует креплению на передний фланец. • L – Исполнение или серия (может указывать на конкретную модификацию в линейке). • 063 – Диаметр поршня (гильзы) в мм: 63 мм. • A – Вариант штока или исполнение (часто обозначает стандартный шток). • 0050 – Длина хода штока в мм: 50 мм. |
| Исполнение и конструкция | • Гильза (трубка): Бесшовная труба из анодированного алюминия с внутренней хонингованной поверхностью для минимального трения и долговечности. Серия 60 характеризуется усиленной конструкцией. • Торцевые крышки: Литые из алюминиевого сплава или высокопрочного композитного материала. Исполнение с передним фланцем (крепление «2») для жесткого и точного монтажа. • Шток: Изготовлен из высококачественной закаленной стали, имеет хромированное покрытие для защиты от коррозии и износа. Диаметр штока увеличен для противодействия изгибающим нагрузкам. • Поршень: Алюминиевый сплав со встроенным магнитным кольцом для активации датчиков положения. Оснащен износостойкими полиуретановыми (PU) уплотнениями. • Амортизация: Регулируемые пневматические демпферы на обоих концах хода для плавного и бесшумного торможения, что критически важно для тяжелых цилиндров. • Пневмопорты: Резьбовые, увеличенного размера, соответствующего диаметру 63 мм (чаще всего G1/4″). • Стяжные шпильки: Длинные стальные шпильки, стягивающие торцевые крышки с гильзой, обеспечивая высокую прочность и устойчивость к перегрузкам. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется. • Управление: Требуется 5/2 или 4/2 распределительный клапан с достаточной пропускной способностью (рекомендуется с резьбой G1/2″ или G3/8″). |
| Основное назначение | • Мощные зажимные устройства: В станочной оснастке для обработки крупных деталей, сварочных кондукторах. • Прессовые и формовочные операции: Создание контролируемого усилия в прессах, клепальных машинах. • Подъемно-транспортное оборудование: Подъем тяжелых крышек, люков, платформ. • Роботизированные комплексы: Силовые приводы тяжелых манипуляторов и захватов. • Фиксация и позиционирование: Надежная фиксация деталей или узлов в процессе сборки или обработки. |
| Ключевые параметры | • Диаметр поршня (D): 63 мм. • Ход штока (S): 50 мм. • Рабочее давление: 1.5 – 10 бар (оптимально 6-8 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 6.3² / 4) ≈ 187 Н/бар * 6 ≈ 1122 Н (~114 кгс). — На втягивание: Меньше на площадь сечения штока (приблизительно ~1000 Н). • Присоединительная резьба портов: G1/4″ или G3/8″ (требует уточнения для серии 60). • Тип крепления: Передний фланец (стандартное крепление «2» по ISO). • Магнитный поршень: Да (M) – совместим с датчиками положения Camozzi и других производителей. |
