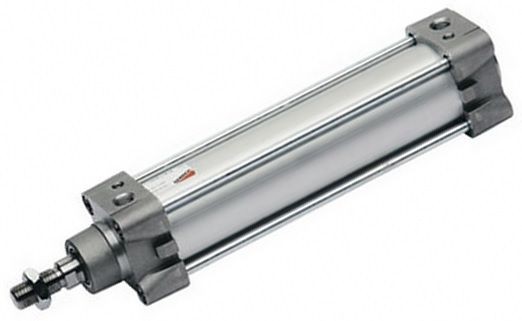

Пневмоцилиндр Camozzi 60M2L032A0100 — это промышленный цилиндр двойного действия серии 60 (соответствующий международному стандарту ISO 15552), оснащенный магнитным поршнем. Модель с диаметром поршня 32 мм и ходом 100 мм предлагает оптимальный баланс между умеренным усилием и относительно длинным рабочим ходом. Благодаря унифицированным креплениям и стандартизированным габаритам, этот цилиндр является высоконадежным и легко заменяемым решением для широкого спектра задач автоматизации: от зажимных и подающих механизмов до подъемно-транспортных операций.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с магнитным поршнем, стандарт ISO 15552. |
| Модель и маркировка | 60M2L032A0100 (расшифровка по номенклатуре Camozzi серии 60): • 60 – Серия цилиндров (усиленная серия, соответствующая стандарту ISO 15552). • M – Наличие Магнитного поршня для работы с датчиками положения. • 2 – Тип крепления: Цифра 2 по ISO 15552 означает крепление на передний фланец. • L – Дополнительное обозначение серии или исполнения (внутренняя классификация Camozzi). • 032 – Диаметр поршня (гильзы) в мм: 32 мм. • A – Тип штока или вариант исполнения (чаще всего – стандартный шток). • 0100 – Длина хода штока в мм: 100 мм. |
| Исполнение и конструкция | • Гильза (трубка): Бесшовная алюминиевая труба с внутренним хонингованием и твердым анодным покрытием. Обеспечивает минимальное трение и высокую коррозионную стойкость. • Торцевые крышки: Изготовлены из алюминиевого сплава или высокопрочного полимера. Исполнение с передним фланцем (тип 2) предназначено для жесткого фронтального монтажа. • Шток: Изготовлен из нержавеющей стали AISI 304 или закаленной хромированной стали. Имеет стандартный диаметр для данного типоразмера. • Поршень: Алюминиевый сплав с интегрированным магнитным кольцом (исполнение M), активирующим внешние датчики положения. Оснащен износостойкими полиуретановыми (PU) уплотнительными кольцами. • Амортизация: Регулируемые пневматические демпферы на обоих концах хода (в штоковой и задней крышке) для плавной и бесшумной остановки. • Пневмопорты: Резьбовые, стандартного размера для диаметра 32 мм (как правило, G1/8″). • Стяжные шпильки: Четыре стальные шпильки, стягивающие конструкцию, обеспечивая высокую прочность и устойчивость к растягивающим нагрузкам. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется через противоположный порт. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется. • Управление: Осуществляется через 5/2 или 4/2 распределительный клапан. |
| Основное назначение | • Зажимные приспособления: Фиксация деталей в станочных приспособлениях, кондукторах для сварки и сборки. • Механизмы подачи и эжекции: Подача заготовок, удаление готовых деталей в автоматических линиях и станках. • Подъемно-транспортные операции: Подъем и перемещение легких и средних грузов, открывание заслонок. • Робототехника и манипуляторы: Линейные приводы для захватов и позиционеров. • Системы с обратной связью: Задачи, где требуется контроль конечного или промежуточного положения штока (благодаря магнитному поршню). |
| Ключевые параметры | • Диаметр поршня (D): 32 мм. • Ход штока (S): 100 мм. • Рабочее давление: 1.5 – 10 бар (оптимально 4-8 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 3.2² / 4) ≈ 48.3 Н/бар * 6 ≈ 290 Н (~29.5 кгс). — На втягивание: Меньше на площадь штока (~260 Н). • Присоединительная резьба портов: G1/8″ (стандартно для типоразмера). • Тип крепления: Передний фланец (исполнение 2). • Магнитный поршень: Да (M) – совместим с датчиками положения Camozzi и других брендов. • Температурный диапазон: -10°C до +80°C (со стандартными NBR/PU уплотнениями). |
