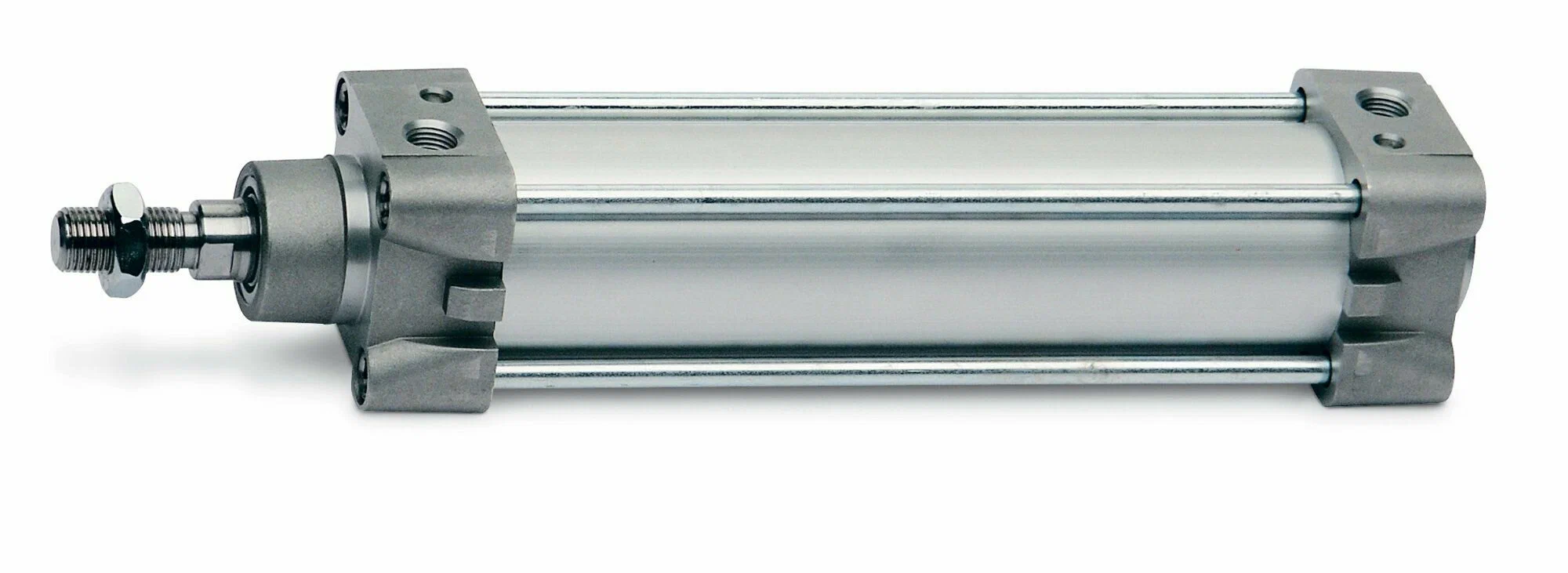

Пневмоцилиндр AZ1 D125 от немецкого производителя Gefa — это высококачественный промышленный цилиндр двойного действия, рассчитанный на длительный срок службы в жестких эксплуатационных условиях. Модель с большим диаметром поршня 125 мм предназначена для создания значительного усилия при толкании, подъеме, прессовании или удержании тяжелых грузов. Цилиндр выполнен из прочных материалов, имеет стойкое хромированное покрытие штока и эффективные амортизаторы. Благодаря простой и надежной конструкции серия AZ1 является проверенным решением для металлообработки, деревообработки, упаковочной и автомобильной промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия (стандартный). |
| Модель и маркировка | AZ1 D125 (расшифровка по номенклатуре Gefa): • AZ1 – Обозначение серии/типа (вероятно, стандартное исполнение с базовыми опциями крепления). • D – Диаметр поршня (в данном случае 125 мм). • 125 – Уточняющий цифровой код, часто соответствующий диаметру поршня или размерной группе. |
| Исполнение и конструкция | • Гильза (Цилиндрическая труба): Бесшовная стальная труба с точной внутренней обработкой (хонингованием). • Торцевые крышки: Литые из высокопрочного чугуна или алюминиевого сплава. Имеют резьбовые отверстия для различных типов крепления (обычно передняя и задняя лапа или проушины в базовой комплектации). • Шток: Изготовлен из закаленной стали, имеет твердое хромированное покрытие для защиты от коррозии и износа. • Поршень: Алюминиевый сплав с резиновыми или полиуретановыми уплотнительными манжетами. • Амортизация: Резиновые тормозные упоры (демпферы) на обеих сторонах для плавного и тихого торможения в конце хода, что увеличивает срок службы. • Пневматические порты: Резьбовые, стандартного для данного диаметра размера (например, G1/4″ или G3/8″). |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую (заднюю) полость, толкая поршень и выдвигая шток. Воздух из штоковой полости вытесняется в атмосферу. • Втягивание: Сжатый воздух подается в штоковую (переднюю) полость, создавая усилие для втягивания штока. Воздух из поршневой полости стравливается. • Управление: Осуществляется через 5/2 или 4/2 распределительный клапан. |
| Основное назначение | • Создание большого усилия: Прессовые и зажимные устройства в станочных приспособлениях, прессах. • Подъемно-транспортные операции: Подъем платформ, крышек, люков, направляющих. • Установка в тяжелых условиях: Литейное производство, деревообработка (устойчивость к загрязнениям). • Управление заслонками и затворами: В системах вентиляции и пневмотранспорта. • Общие промышленные задачи: Толкание, перекос, фиксация крупногабаритных деталей. |
| Ключевые параметры | • Диаметр поршня (D): 125 мм. • Ход штока (S): Задается при заказе (стандартные ходы: 50, 100, 200, 300, 500 мм и др.). • Рабочее давление: Стандартно от 2 до 10 бар (оптимально 6-8 бар). • Усилие (теоретическое при 6 бар): На толкание: F = p * S ≈ 6 * (π * (12.5 см)² / 4) ≈ 7360 Н (~750 кгс). На втягивание – меньше на площадь сечения штока. • Температурный диапазон: От -10°C до +80°C (стандартно для NBR-уплотнений). • Присоединительная резьба портов: Уточняется, но для диаметра 125 мм обычно G1/2″ или G3/8″. |
| Особенности (бренд Gefa) | • Немецкое качество: Высокая точность изготовления и контроль качества, обеспечивающие надежность и долговечность. • Прочная конструкция: Чугунные крышки и стальная гильза рассчитаны на высокие нагрузки и ударные воздействия. • Эффективные демпферы: Хорошо гасят удар в конце хода, что критически важно для тяжелых цилиндров. • Широкий выбор ходов и вариантов крепления: Может поставляться в различных исполнениях под конкретную задачу. |
| Материалы исполнения | • Гильза: Сталь, нержавеющая сталь (по запросу). • Шток: Закаленная сталь, хромированная. • Торцевые крышки: Чугун EN-GJL / алюминиевый сплав. • Уплотнения: Стандартно нитрилбутадиеновый каучук (NBR), стойкий к маслу. По запросу – Viton (FKM) для высоких температур или агрессивных сред. |
