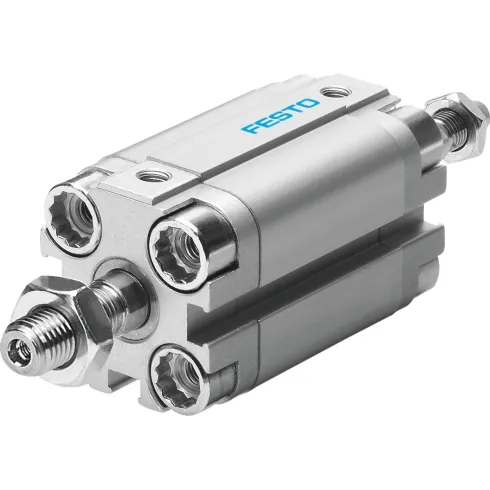

Пневмоцилиндр ADVU-12-12-P-A — это компактный цилиндр двойного действия из серии ADVU от Festo, предназначенный для высокоточных и быстрых линейных перемещений в малогабаритных узлах автоматизации. Модель с диаметром поршня 12 мм и ходом 12 мм представляет собой миниатюрное, но мощное решение для задач позиционирования, зажима, подачи и переключения в робототехнике, электронной промышленности, лабораторном оборудовании и прецизионных сборочных системах. Цилиндр оснащен магнитным поршнем для работы с датчиками положения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия с магнитным поршнем (для датчиков положения). |
| Модель и маркировка | ADVU-12-12-P-A (расшифровка по номенклатуре Festo): • ADVU – Серия миниатюрных цилиндров двойного действия с магнитным поршнем. • 12 – Диаметр поршня (гильзы) в мм: 12 мм. • 12 – Длина хода штока в мм: 12 мм. • P – Присоединение портов: Буква P указывает на стандартные резьбовые пневмопорты. • A – Тип монтажа и штока: Литера A определяет конкретный вариант исполнения штока и способ крепления (например, резьба на штоке, тип проушины). |
| Исполнение и конструкция | • Гильза (трубка): Изготовлена из высокопрочного, анодированного алюминия. Внутренняя поверхность имеет точную обработку для минимального трения и износа. • Торцевые крышки: Выполнены из алюминиевого сплава, образуют компактный блок с гильзой. • Шток: Изготовлен из нержавеющей стали, закален и отполирован. На конце имеет метрическую резьбу (например, M4 или M5) для крепления инструмента или наконечника. • Поршень: Алюминиевый сплав со встроенным магнитным кольцом (стандартно для серии ADVU), что позволяет использовать датчики положения (индуктивные, герконовые). Оснащен низкофрикционными уплотнениями. • Амортизация: Для столь малого хода (12 мм) амортизация может быть реализована с помощью резиновых буферов или упругих уплотнений на поршне. • Пневмопорты: Миниатюрные резьбовые порты, стандартный размер для данного диаметра – G1/8″ или M5. • Крепление: Цилиндр имеет несколько вариантов крепления: через резьбовые отверстия в торцевых крышках или с помощью специальных кронштейнов (скоб) Festo. Исполнение A определяет конкретный тип. |
| Принцип действия (двойное действие) | • Выдвижение: Сжатый воздух подается в поршневую полость (заднюю), создавая усилие на выдвижение штока. Воздух из штоковой полости вытесняется. • Втягивание: Сжатый воздух подается в штоковую полость (переднюю), создавая усилие на втягивание штока. Воздух из поршневой полости вытесняется. • Управление: Осуществляется через миниатюрный 5/2 или 4/2 распределитель. |
| Основное назначение | • Миниатюрные зажимные устройства: В прецизионных станочных приспособлениях, приборах, устройствах для микро-сборки. • Робототехника и манипуляторы: Приводы миниатюрных захватов (грипперов) для мелких деталей. • Электронная и оптическая промышленность: Позиционирование компонентов, переключение, блокировка. • Медицинское и лабораторное оборудование: Дозирование, управление клапанами, перемещение проб. • Измерительная техника: Приводы в измерительных головках и пробниках. |
| Ключевые параметры | • Диаметр поршня (D): 12 мм. • Ход штока (S): 12 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 1.2² / 4) ≈ 6.8 Н/бар * 6 ≈ 40.8 Н (~4.2 кгс). — На втягивание: Меньше на площадь штока (приблизительно ~36 Н). • Присоединительная резьба портов: G1/8″ или M5. • Резьба на штоке: Метрическая (M4, M5). • Магнитный поршень: Да (стандартно для серии ADVU). • Температурный диапазон: -10°C … +80°C (со стандартными уплотнениями). |
