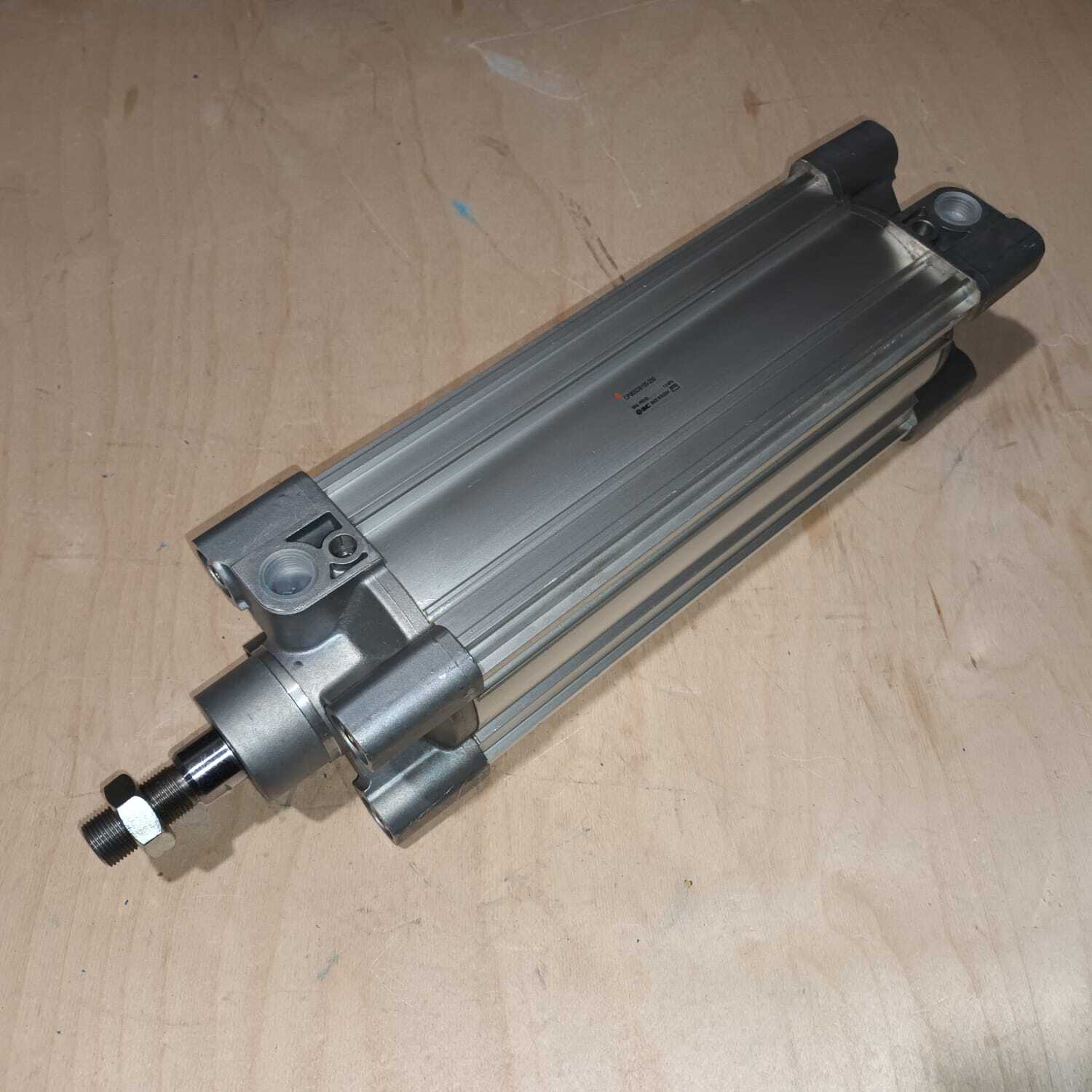

Пневмоцилиндр SMC C96SDB100-250C — это высоконадежный цилиндр двойного действия серии C96 от SMC, оснащенный магнитным поршнем для датчиков положения и встроенными датчиками приближения (цифровыми выключателями). Модель с диаметром поршня 100 мм и ходом 250 мм предназначена для создания большого усилия на длинном рабочем ходе. Комплектация встроенными датчиками (суффикс C) делает устройство готовым к интеграции в системы автоматизации без дополнительного монтажа внешних датчиков. Это решение для мощных зажимных, прессовых, подъемных и позиционирующих операций в условиях интенсивной промышленной эксплуатации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический цилиндр двойного действия со встроенными магнитными датчиками положения. |
| Модель и маркировка | C96SDB100-250C (расшифровка по номенклатуре SMC): • C96 – Серия цилиндров. Буква «C» часто указывает на цилиндры общего назначения, «96» — код серии. • S – Наличие Магнитного поршня (Sensor). • DB – Конструктивное исполнение и тип цилиндра (Double Acting, Basic). • 100 – Диаметр поршня (гильзы) в мм: 100 мм. • 250 – Длина хода штока в мм: 250 мм. • C – Ключевая особенность: Буква C в конце маркировки SMC обычно обозначает комплектацию встроенными датчиками положения (например, индуктивными или магнитными выключателями) и встроенным разъемом для их подключения. |
| Исполнение и конструкция | • Гильза (Цилиндрическая труба): Изготовлена из анодированного алюминия с внутренним хонингованием для минимального трения и износа. • Торцевые крышки: Литые из алюминиевого сплава. Включают интегрированные регулируемые демпферы (амортизаторы) для плавной остановки. • Шток: Выполнен из хромированной стали или нержавеющей стали. Имеет стандартную резьбу на конце для крепления инструмента. • Поршень: Алюминиевый сплав со встроенным магнитным кольцом (исполнение S), активирующим встроенные датчики. • Встроенные датчики положения (C): На корпусе цилиндра (обычно в пазу или на направляющей) установлены два индуктивных или магнитных бесконтактных датчика. Они фиксируют прохождение магнитного поршня и формируют электрический сигнал о достижении крайних положений (или предустановленных позиций). Датчики имеют встроенный электрический разъем (часто типа M8 или M12) для быстрого подключения. • Демпфирование: Регулируемые пневматические демпферы на обоих концах хода, критически важные для плавной остановки при большом ходе 250 мм. • Пневмопорты: Резьбовые, соответствующего диаметру 100 мм размера – G3/8″ или G1/2″. • Крепление: Стандартные варианты крепления серии C96 (например, передний фланец, задние лапы). |
| Принцип действия (двойное действие с датчиками) | • Выдвижение/Втягивание: Работает как стандартный цилиндр двойного действия от пневмораспределителя. • Контроль положения: При прохождении магнитного поршня мимо встроенных датчиков, датчики срабатывают и отправляют сигнал (например, PNP/NPN, 24V DC) в систему управления (ПЛК), информируя о достижении конечных положений штока. |
| Основное назначение | • Мощные зажимные устройства с контролем состояния: Зажимы в станочной оснастке, прессах, где требуется подтверждение «зажато/разжато». • Подъемно-транспортное оборудование: Подъемники, опрокидыватели с контролем верхнего/нижнего положения. • Позиционирование на длинном ходе: Механизмы подачи с контролем конечных точек на ходе 250 мм. • Автоматические линии и робототехника: Приводы с обязательной обратной связью о положении. • Оборудование с повышенными требованиями к безопасности: Где необходим сигнал подтверждения действия. |
| Ключевые параметры | • Диаметр поршня (D): 100 мм. • Ход штока (S): 250 мм. • Рабочее давление: 0.1 – 1.0 МПа (1 – 10 бар). • Теоретическое усилие (при 6 бар): — На толкание: F = p * S(поршня) = 6 * (π * 10² / 4) ≈ 471 Н/бар * 6 ≈ 2826 Н (~288 кгс). — На втягивание: Меньше на площадь штока (~2600 Н). • Присоединительная резьба портов: G3/8″ или G1/2″. • Тип встроенных датчиков: Бесконтактные, индуктивные/магнитные. • Выходной сигнал датчиков: PNP или NPN (требует уточнения), 24V DC. • Подключение датчиков: Встроенный разъем (например, 4-контактный M12). • Класс защиты датчиков: IP67. |
