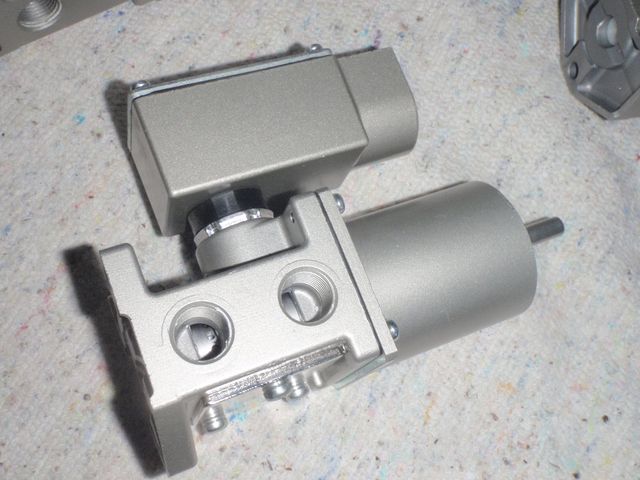

Пневмораспределитель VSA3135-03 от SMC — это высокопроизводительный золотниковый клапан с ручным управлением и фиксацией положения, предназначенный для прямого управления потоком сжатого воздуха или других нейтральных газов в пневмосистемах. Модель имеет исполнение 5/3 (пять портов, три положения) с центральным положением «закрыто» (нормально закрытым). Управление осуществляется вручную с помощью рычажного механизма с фиксацией в трех позициях: два рабочих положения и центральное. Клапан характеризуется простой и надежной конструкцией, большим условным проходом и предназначен для использования в качестве главного выключателя, аварийного клапана или ручного дублера в системах промышленной пневмоавтоматики, испытательных стендах и технологических линиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/3 золотниковый распределитель с ручным рычажным управлением, фиксацией и нормально закрытым центральным положением. |
| Модель и маркировка | VSA3135-03: • VSA — Серия золотниковых распределителей с ручным и механическим управлением SMC. • 3 — Размер (условный проход): 3/8″. • 1 — Конструктивное исполнение корпуса и тип. • 3 — Тип управления: Рычажное с фиксацией в 3-х положениях. • 5 — Функция: 5/3 распределитель. • 03 — Характеристика центрального положения: Нормально закрытый центр (Closed Center). В нейтральном (среднем) положении все порты (P, A, B, R, S) перекрыты. |
| Исполнение и конструкция | • Корпус: Изготовлен из ковкого чугуна с гальваническим покрытием (никелирование или хромирование) для высокой прочности и коррозионной стойкости. • Золотник: Цилиндрический, прецизионной обработки, перемещаемый вручную. • Механизм управления: Рычаг с фиксацией в трех позициях (левое, центральное, правое). Для переключения требуется приложить усилие к рычагу, чтобы вывести его из фиксации, после чего он четко перещелкивается в следующее положение. • Уплотнения золотника: Набор уплотнительных колец (O-rings) из нитрила (NBR) на золотнике, обеспечивающих герметичность между каналами. • Пружины центрирования: Пружины, фиксирующие золотник в центральном положении (входят в конструкцию механизма фиксации). • Порты: Пять резьбовых портов стандартного расположения 5/3: P — Вход давления. A, B — Рабочие выходы (к потребителю). R, S — Выхлопные порты. Резьба: Rc (BSPT) 3/8″ или NPT 3/8″ (требует уточнения). • Монтаж: Корпус имеет монтажные отверстия (лапы) или может устанавливаться на кронштейн. |
| Принцип действия (5/3, нормально закрытый центр) | 1. Центральное (исходное) положение: Рычаг находится в среднем, зафиксированном положении. Золотник перекрывает все каналы. Давление на P отсутствует, выходы A и B заблокированы, выхлопы R и S закрыты. Потребитель (например, цилиндр) находится в зафиксированном состоянии под давлением. 2. Переключение в положение «А» (левое): Рычаг переводится и фиксируется в левом положении. Золотник перемещается, соединяя: P → A и B → S. Воздух поступает на порт A цилиндра, а воздух из полости B стравливается через S. 3. Переключение в положение «В» (правое): Рычаг переводится и фиксируется в правом положении. Золотник соединяет: P → B и A → R. Воздух поступает на порт B, а полость A стравливается через R. 4. Фиксация: В каждом из трех положений механизм четко фиксирует золотник, предотвращая самопроизвольное переключение от вибраций. |
