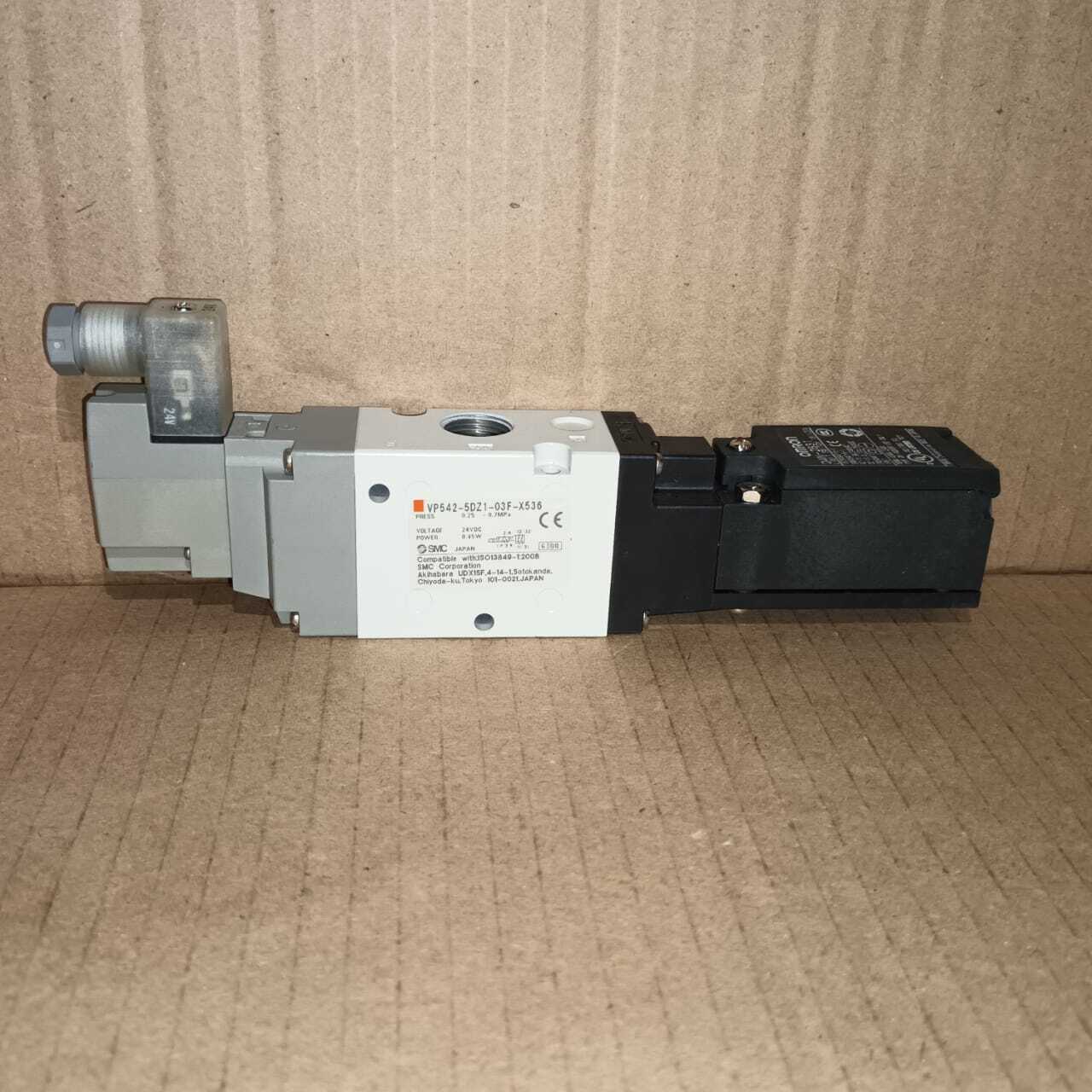

Пневмораспределитель VP542K-4DZ1-03FA-F — это 5/2-ходовой электропневматический распределитель с электромагнитным пилотным управлением из высокопроизводительной серии. Модель предназначена для точного и быстрого управления цилиндрами двойного действия в системах промышленной автоматизации. Компактная конструкция, наличие ручного дублера и светодиодной индикации делают его удобным решением для интеграции в современные станки, роботизированные комплексы и сборочные линии, где важна надежность и функциональность.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2-ходовой электропневматический распределитель с электромагнитным пилотным управлением. |
| Модель и маркировка | VP542K-4DZ1-03FA-F (расшифровка по распространенной номенклатуре): • VP – Обозначение серии или типа распределителя. • 542 – Код модели, определяющий типоразмер и базовую конструкцию. • K – Вариант исполнения или тип золотника. • 4 – Тип присоединения: Цифра 4 обычно соответствует резьбе G1/4″ (Rc1/4 или NPT1/4). • DZ1 – Конфигурация катушки и управления: — D – может обозначать катушку переменного тока (AC). — Z1 – часто указывает на напряжение питания (например, 230V AC 50/60 Гц) и наличие ручного дублера. • 03 – Исполнение и опции: Может обозначать наличие светодиодного индикатора и тип электрического разъема. • FA – Функциональные характеристики: Возможно, указывает на время срабатывания или специальные свойства потока. • F – Дополнительный код (исполнение корпуса, материал и т.д.). |
| Исполнение и конструкция | • Корпус: Моноблочный, из анодированного алюминия. Прочный и компактный. • Управляющий механизм: — Основной золотник: Прецизионный золотник, перемещаемый давлением воздуха с пилотной стороны. — Пилотный электромагнитный клапан: Встроенный соленоид, управляющий подачей воздуха на переключение основного золотника. • Электромагнитная катушка: Съемная, в пластиковом корпусе со степенью защиты IP65. Оснащена встроенным светодиодным индикатором состояния (включения). Имеет быстросъемный электрический разъем. • Ручной дублер: Встроенная кнопка на катушке для принудительного переключения вручную при наладке или аварии. • Порты: Все 5 портов имеют внутреннюю резьбу G1/4″ (стандартно для исполнения 4). Порт P (питание 1), A (выход 2), B (выход 4), R (выхлоп 3), S (выхлоп 5). • Монтаж: Стандартизированные отверстия для крепления на плоскую поверхность или на монтажную планку (шину). |
| Принцип действия (5/2, моностабильный) | • Исходное положение (катушка обесточена): Пружина (или пилотное давление) удерживает золотник в позиции, когда питание P соединено с выходом A, а выход B — с выхлопом S. • Рабочее положение (катушка под напряжением): Электромагнит срабатывает, открывая пилотный канал. Давление воздуха сдвигает основной золотник. Теперь P соединяется с B, а A — с выхлопом R. • Возврат: При снятии напряжения золотник возвращается в исходное положение. |
| Основное назначение | • Управление цилиндрами двойного действия: Управление выдвижением/втягиванием пневмоцилиндров среднего диаметра (до 63-80 мм). • Автоматизация производственного оборудования: Установка на станки, прессы, сварочное оборудование, упаковочные машины. • Робототехника и манипуляторы: Управление приводами захватов. • Общая промышленная автоматизация. |
| Ключевые параметры | • Функция: 5/2-ходовой, моностабильный (с возвратом). • Присоединительная резьба: G1/4″ (Rc1/4 или NPT1/4). • Рабочая среда: Очищенный сжатый воздух, инертные газы. • Рабочее давление: 0.15 – 1.0 МПа (1.5 – 10 бар). • Пропускная способность (Cv): ~0.8 – 1.5 (зависит от модели). • Напряжение питания катушки: Вероятно, 230V AC, 50/60 Гц (исходя из кода DZ1). Требует уточнения. • Потребляемая мощность: ~4 ВА (для AC катушки). • Время переключения: < 50 мс. • Класс защиты: IP65. • Температурный диапазон: -10°C … +50°C (для электроники). |
