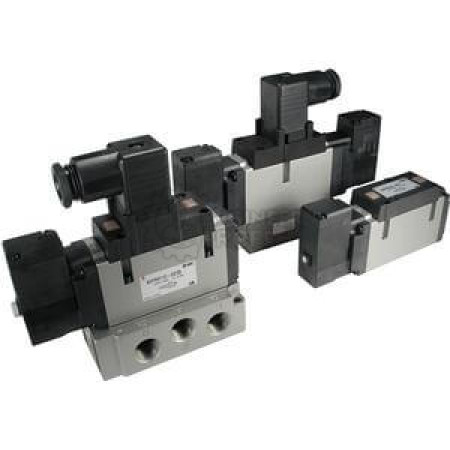

Пневмораспределитель VFR5310R-4DZ-06F-Q от SMC — это высокопроизводительный 5/3 соленоидный клапан с пилотным управлением, выполненный в модульном исполнении для установки на общую рейку (манифолд). Модель отличается увеличенным условным проходом 3/8″, что обеспечивает максимальную в своей серии пропускную способность для управления мощными пневмоцилиндрами. Клапан имеет нормально закрытое (НЗ) центральное положение, при котором все порты заблокированы, обеспечивая аварийную остановку и фиксацию исполнительных механизмов. Оснащен двойными электромагнитами (двумя катушками) с импульсным управлением, пружинным возвратом в центр, быстросъемными портами под трубку 6 мм и стойкими уплотнениями FKM. Идеальное решение для ответственных систем безопасности в тяжелой промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/3 соленоидный распределитель с пилотным управлением, двойной катушкой, пружинным возвратом в нормально закрытое центральное положение. |
| Модель и маркировка | VFR5310R-4DZ-06F-Q: • VFR — Серия модульных распределителей SMC для манифолда. • 5 — Размерная группа. • 3 — Условный проход: 3/8″ (максимальный в серии VFR5**). • 1 — Конструктивное исполнение. • 0 — Код функции. • R — Центральное положение: нормально закрытое (НЗ/Closed Center). Все порты (P, A, B, R, S) перекрыты. • 4 — Две соленоидные катушки (двойной привод). • D — Тип возврата: Пружинный возврат в центральное положение. • Z — Электрическое подключение: Винтовая клеммная колодка. • 06 — Присоединение пневмолиний: Быстросъемные порты (Push-in) для трубки ø6 мм. • F — Материал уплотнений: Фторкаучук (FKM/Viton). • Q — Опции: Встроенные диоды защиты и светодиодная индикация (LED) на катушках. |
| Исполнение и конструкция | • Корпус: Высокопрочный полибутилентерефталат (PBT), армированный стекловолокном, для стойкости к ударам, вибрации и химическим воздействиям. • Монтаж: Конструкция с защелками для мгновенной фиксации на стандартную сборную рейку (манифолд) SMC, обеспечивая компактную компоновку. • Пневмопорты: Быстросъемные (Push-in) порты под трубку с внешним диаметром 6 мм. Оптимальны для высокого расхода воздуха, соответствующего проходу 3/8″. • Электрический разъем: Съемная клеммная колодка с винтовыми зажимами (тип Z) для надежного подключения. • Катушки: Две независимые катушки класса изоляции F (155°C), степень защиты IP65. Светодиодные индикаторы (версия -Q) для визуального контроля состояния. • Уплотнения: Фторкаучук (FKM) — стойкость к температурам до +100°C (пик), маслам, топливам и агрессивным средам. |
| Принцип действия (5/3, НЗ центр) | 1. Центральное (безопасное) положение: Обе катушки обесточены. Пружины удерживают золотник в центре. Все каналы (P, A, B, R, S) заблокированы. Цилиндр останавливается и надежно удерживается давлением в полостях. 2. Переключение влево: Импульс на левую катушку переключает золотник: P → A, B → S. Цилиндр выдвигается. 3. Удержание: После снятия импульса золотник остается в положении. 4. Переключение вправо: Импульс на правую катушку: P → B, A → R. Цилиндр втягивается. 5. Аварийный возврат: При снятии сигналов или отключении питания пружины возвращают золотник в закрытое центральное положение, мгновенно останавливая и фиксируя привод. |
| Основное назначение | • Управление крупными цилиндрами в прессах, подъемниках, испытательных машинах, где критична аварийная остановка и фиксация. • Системы с повышенными требованиями к безопасности (грузоподъемное, металлургическое оборудование). • Приводы блокировок, зажимов и позиционеров, требующие удержания положения при потере питания. • Магистральные распределители в мощных пневмосетях с функцией безопасного останова. |
| Ключевые технические параметры | • Тип и размер: 5/3, НЗ центр, 3/8″. • Коэффициент расхода (Cv): ~1.3 (максимальный в серии). • Рабочее давление: 0.2 — 0.7 МПа (2 — 7 бар), макс. 0.9 МПа. • Среда: Сжатый воздух (очищенный). • Напряжение катушки: 24 V DC (стандарт для -Q). • Потребляемая мощность: 0.8 Вт на катушку (импульсный режим). • Время отклика: < 40 мс. • Степень защиты: IP65. • Температурный диапазон: Окр. среда: -10°C … +50°C, среда: 0°C … +60°C (с FKM). • Ресурс: > 30 млн. циклов. • Присоединительный порт: Push-in для трубки ø6 мм |
