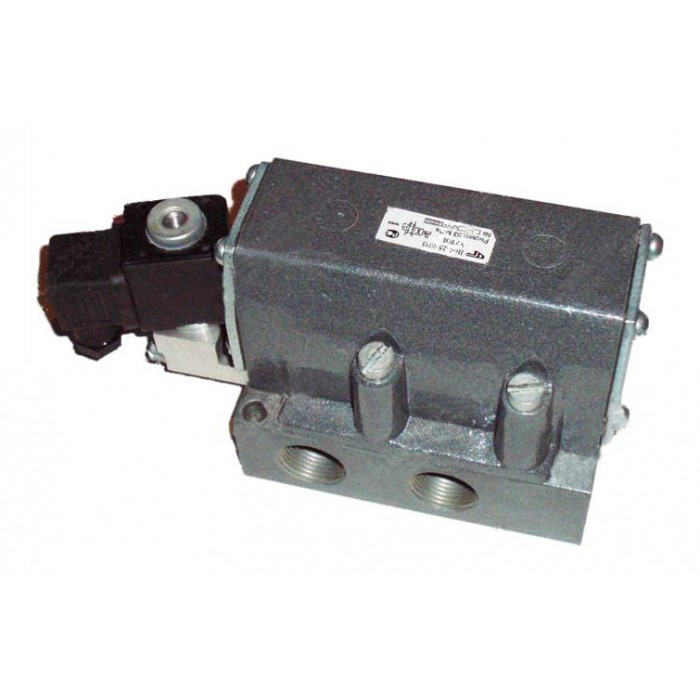

Пневмораспределитель В64-33А-03(220В) — это классический, проверенный временем 5/2 соленоидный клапан с прямым (золотниковым) управлением, широко используемый в промышленных пневмосистемах стран СНГ. Модель оснащена одним соленоидным приводом (катушкой), работающим от переменного напряжения 220 В, и пружинным возвратом в исходное положение. Благодаря простой и ремонтопригодной конструкции, выполненной из латуни и алюминиевого сплава, распределитель характеризуется высокой надежностью и стойкостью к механическим нагрузкам. Предназначен для управления пневмоцилиндрами двойного действия в станочном оборудовании, автоматических линиях и других системах промышленной автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоидный распределитель с прямым золотниковым управлением, односторонней катушкой и пружинным возвратом. |
| Модель и маркировка | В64-33А-03(220В): • В64 — Обозначение серии (пневмораспределитель золотниковый соленоидный общепромышленного исполнения). • 33 — Типоразмер (условный проход): Ду 3,3 мм. Соответствует присоединительной резьбе портов М10х1. • А — Исполнение по виду управления: Одноэлектромагнитное (одна катушка) с пружинным возвратом. • 03 — Исполнение по материалу и типу присоединения: Латунный корпус с резьбовыми портами М10х1. • (220В) — Номинальное напряжение соленоида: 220 В переменного тока (50 Гц). |
| Исполнение и конструкция | • Корпус: Изготовлен из латуни, что обеспечивает коррозионную стойкость и прочность. • Золотник: Цилиндрический, стальной, с высокой степенью чистоты поверхности для минимального трения. • Катушка (соленоид): Однообмоточная, рассчитана на длительную работу от сети 220 В, 50 Гц. Имеет защитный алюминиевый кожух. • Пружина возврата: Стальная, обеспечивает возврат золотника в исходное положение при обесточивании катушки. • Уплотнения: Манжеты и кольца из маслобензостойкой резины (обычно на основе нитрила NBR). • Порты: Пять резьбовых портов М10х1 для подключения пневмолиний: P (вход давления), A и B (рабочие выходы к цилиндру), R и S (выхлоп). Расположение соответствует стандартной схеме 5/2. • Монтаж: Крепление с помощью двух шпилек (или сквозных отверстий) на корпусе. |
| Принцип действия (5/2, пружинный возврат) | 1. Исходное состояние: Катушка обесточена. Пружина удерживает золотник в положении, когда питание P подключено к рабочему порту A, а порт B соединен с выхлопом R. 2. Срабатывание: При подаче напряжения ~220В на катушку создается электромагнитная сила, которая преодолевает усилие пружины и перемещает золотник. Поток воздуха перенаправляется: P → B, а A → S. 3. Возврат: При снятии напряжения с катушки электромагнитная сила исчезает, и пружина возвращает золотник в исходное положение. |
| Основное назначение | • Управление пневмоцилиндрами двойного действия в металлообрабатывающих станках, прессах, подъемных устройствах. • Работа в составе промышленных автоматических линий и систем общезаводской автоматизации. • Управление заслонками, зажимами, блокировками в различном технологическом оборудовании. • Применение в условиях, где стандартно используется питание 220 В переменного тока без необходимости в дополнительных источниках постоянного напряжения. |
| Ключевые технические параметры | • Тип и размер: 5/2, Ду 3,3 мм (М10х1). • Рабочее давление: 0,15 — 0,8 МПа (1,5 — 8 бар). • Номинальное напряжение катушки: 220 В, 50 Гц (переменный ток). • Потребляемая мощность: ~10 В·А (для AC-катушек). • Среда: Сжатый воздух, инертные газы (фильтрованные). Допускается наличие смазки в воздухе. • Время срабатывания: ~20 — 40 мс. • Степень защиты: IP54 (стандартно для общепромышленного исполнения). • Температурный диапазон: – Окружающая среда: -10°C … +40°C. – Рабочей среды: +5°C … +50°C. • Ресурс: Не менее 10-15 млн. циклов (при соблюдении условий эксплуатации). • Присоединительная резьба: М10х1 на всех пяти портах. |
