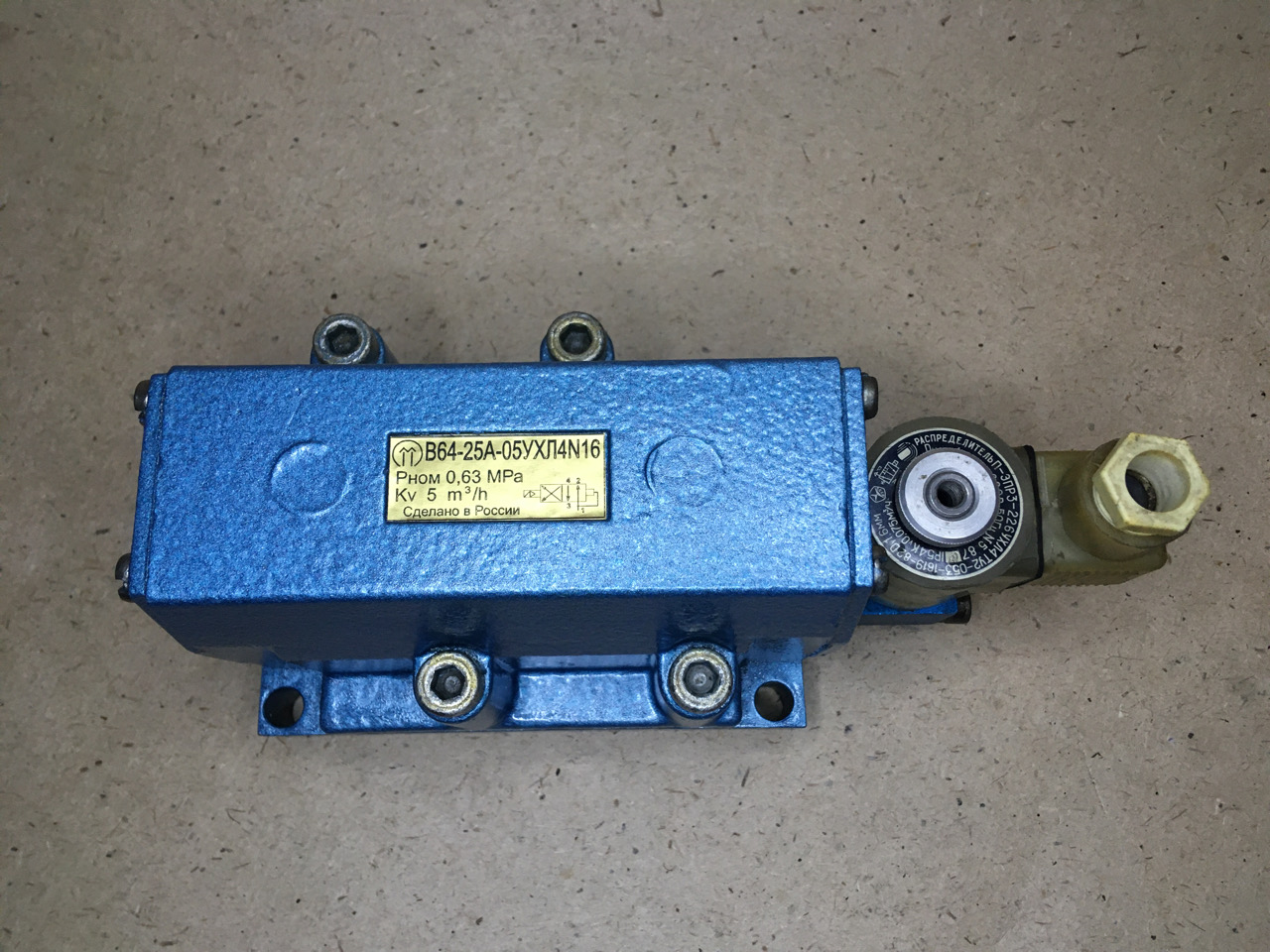

Пневмораспределитель В64-25А-05 УХЛ4 — это мощный и надежный соленоидный клапан прямого (золотникового) действия, предназначенный для управления высокопроизводительными пневматическими системами. Модель имеет конфигурацию 5/2 (пять портов, два положения) и оснащена одной соленоидной катушкой (монокатушкой) с пружинным возвратом. Относится к увеличенному типоразмеру с условным проходом Ду20, что обеспечивает высокую пропускную способность. Исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата, а напряжение катушки 24В делает распределитель совместимым с современными системами управления на базе ПЛК. Предназначен для управления крупными пневмоцилиндрами двойного действия, пневмомоторами в тяжелом промышленном оборудовании, прессах и автоматических линиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоидный распределитель с прямым золотниковым управлением, односторонней катушкой и пружинным возвратом. |
| Модель и маркировка | В64-25А-05 УХЛ4: • В64 — Серия пневмораспределителей золотникового типа общепромышленного исполнения. • 25 — Типоразмер (условный проход): Ду 25 мм (в маркировке указано Ду20, что требует уточнения; код «25» в модели может указывать на номинальный ряд, а фактические параметры — Ду20, 5 м³/ч). • А — Исполнение по виду управления: Одноэлектромагнитное (одна катушка) с пружинным возвратом. • 05 — Исполнение по материалу и типу присоединения. • УХЛ4 — Климатическое исполнение и категория размещения: для работы в умеренном и холодном макроклиматических районах, в закрытых помещениях с регулируемыми условиями. |
| Ключевые технические параметры | • Тип и размер: 5/2, условный проход: Ду20 (согласно данным). • Условная пропускная способность (Kv): 5 м³/час (указана в характеристиках). • Рабочее (номинальное) давление: 0.63 МПа (6.3 бар). • Среда: Сжатый воздух, инертные газы (фильтрованные). Допускается наличие смазки. • Напряжение катушки: 24 В (вероятно, постоянного тока — DC, что характерно для данного напряжения в промышленной автоматизации). • Потребляемая мощность: ~5 – 10 Вт (ориентировочно для DC-катушки данного типоразмера). • Время срабатывания: ~40 – 80 мс. • Присоединительная резьба портов: Предположительно К1/2″ или G1/2″ (для Ду20 требуется уточнение по паспорту). • Габаритные размеры (ВхШхГ): 180.5 х 95 х 93 мм (указаны в маркировке). • Масса: 2.4 кг (указана в маркировке). • Степень защиты: IP54 (стандартно для общепромышленного исполнения УХЛ4). • Температурный диапазон: Определяется УХЛ4, обычно -10°C … +40°C для окружающей среды. • Нормативный документ: ТУ 36-20-84 (Технические условия). |
