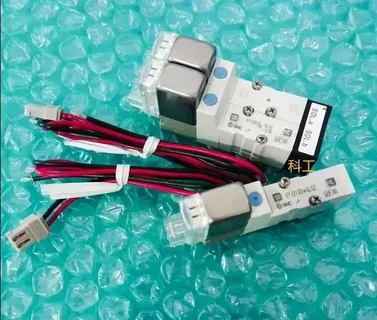

Пневмораспределитель SYJ314M-5LOU-Q от SMC — это компактный и высоконадежный 5/2 соленоидный клапан с пилотным управлением, предназначенный для управления пневмоцилиндрами двойного действия или другими исполнительными устройствами, требующими двухпозиционного управления с двумя выходами. Модель оснащена одним соленоидным катушечным приводом (односторонней катушкой) и механическим толкателем с фиксацией, выполняющим функции как ручного дублирующего управления, так и индикации положения. Благодаря латунному корпусу, уплотнениям из фторкаучука (FKM) и высокой износостойкости, распределитель оптимален для эксплуатации в системах промышленной автоматизации с частыми переключениями и в различных производственных средах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоодный распределитель с пилотным (непрямым) управлением и ручным дублером. |
| Модель и маркировка | SYJ314M-5LOU-Q: • SYJ — Серия компактных соленоидных распределителей SMC. • 3 — Размер (условный проход): 1/8″ (или M5). • 1 — Дизайн и тип. • 4 — Односторонний соленоидный привод (одна катушка), с нормально закрытым (НЗ) или нормально открытым (НО) положением в зависимости от исполнения (чаще 4 – соленоид с фиксацией вручную). • M — Ручной дублер (Manual override) в виде кнопки-толкателя с фиксацией. • 5 — Тип присоединения: Резьбовое (порт-резьба). • L — Форма монтажа: Линейное расположение портов (Sub-base или отдельно). • O — Тип электрического разъема: Стандартный разъем с выводами (Option O). • U — Напряжение катушки: 24 V DC (стандартное промышленное). • Q — Дополнительные опции (например, класс защиты, LED-индикация). |
| Исполнение и конструкция | • Корпус: Изготовлен из латуни с никелевым покрытием для коррозионной стойкости. • Плунжер и гильза: Высокоточная обработка для минимального трения и износа. • Основные уплотнения: Фторкаучук (FKM/Viton), обеспечивающий стойкость к высоким температурам, маслам и большинству промышленных сред. • Катушка: Защищенный пластиковый корпус, класс изоляции H (180°C), со встроенным светодиодным индикатором состояния (в версии «Q»). • Ручной дублер: Кнопка-толкатель с фиксацией в двух положениях. Позволяет вручную переключать распределитель при отсутствии питания, а также визуально определять текущее положение золотника. • Присоединение: Линейное расположение портов. Резьба портов: M5 или 1/8″ NPT (уточняется по полному коду). Присоединительные размеры под стандартные рейки или базовые плиты. |
| Принцип действия (5/2 с пилотным управлением) | 1. Исходное состояние: При отсутствии сигнала на катушке золотник находится в одном из крайних положений (например, питание P подключено к выходу A, выход B соединен с выхлопом R). 2. Переключение: При подаче напряжения 24V DC на катушку срабатывает электромагнит, который через пилотный клапан переключает основной золотник. Поток воздуха перенаправляется: P → B, а A → S (выхлоп). 3. Сброс: При снятии сигнала возвратная пружина или давление воздуха возвращает золотник в исходное положение. 4. Ручное управление: Нажатие и фиксация кнопки ручного дублера механически воздействует на золотник, позволяя переключать его без подачи напряжения. |
| Основное назначение | • Управление пневмоцилиндрами двойного действия (выдвижение/втягивание). • Переключение пневмомоторов, вакуумных захватов (с перепадом давления). • Работа в составе клапанных островов и систем централизованной пневмоавтоматики. • Применение в станкостроении, робототехнике, упаковочном и сборочном оборудовании. |
| Ключевые технические параметры | • Тип и размер: 5/2, 1/8″ (Cv ≈ 0.07 — 0.15). • Рабочее давление: 0.15 — 0.7 МПа (1.5 — 7 бар). Оптимально 4-6 бар. • Средой: Сжатый воздух (очищенный, смазанный или не смазанный). • Напряжение катушки: 24 V DC (стандартно; бывают варианты: 12V DC, 110V AC, 220V AC – см. маркировку). • Потребляемая мощность: Низкая, ~ 1.2 Вт (типично для DC-катушек SMC). • Время отклика: ~ 10-30 мс. • Степень защиты катушки: IP65 (пылевлагозащищенное исполнение). • Температурный диапазон: – Окружающая среда: -10°C … +50°C (с FKM). – Рабочей среды: -10°C … +60°C. • Ресурс: Более 30 млн. циклов (при соблюдении условий). • Материалы уплотнений: Основные – FKM (Viton). Альтернативы: NBR (стандарт), EPDM (для пара/химии). |
