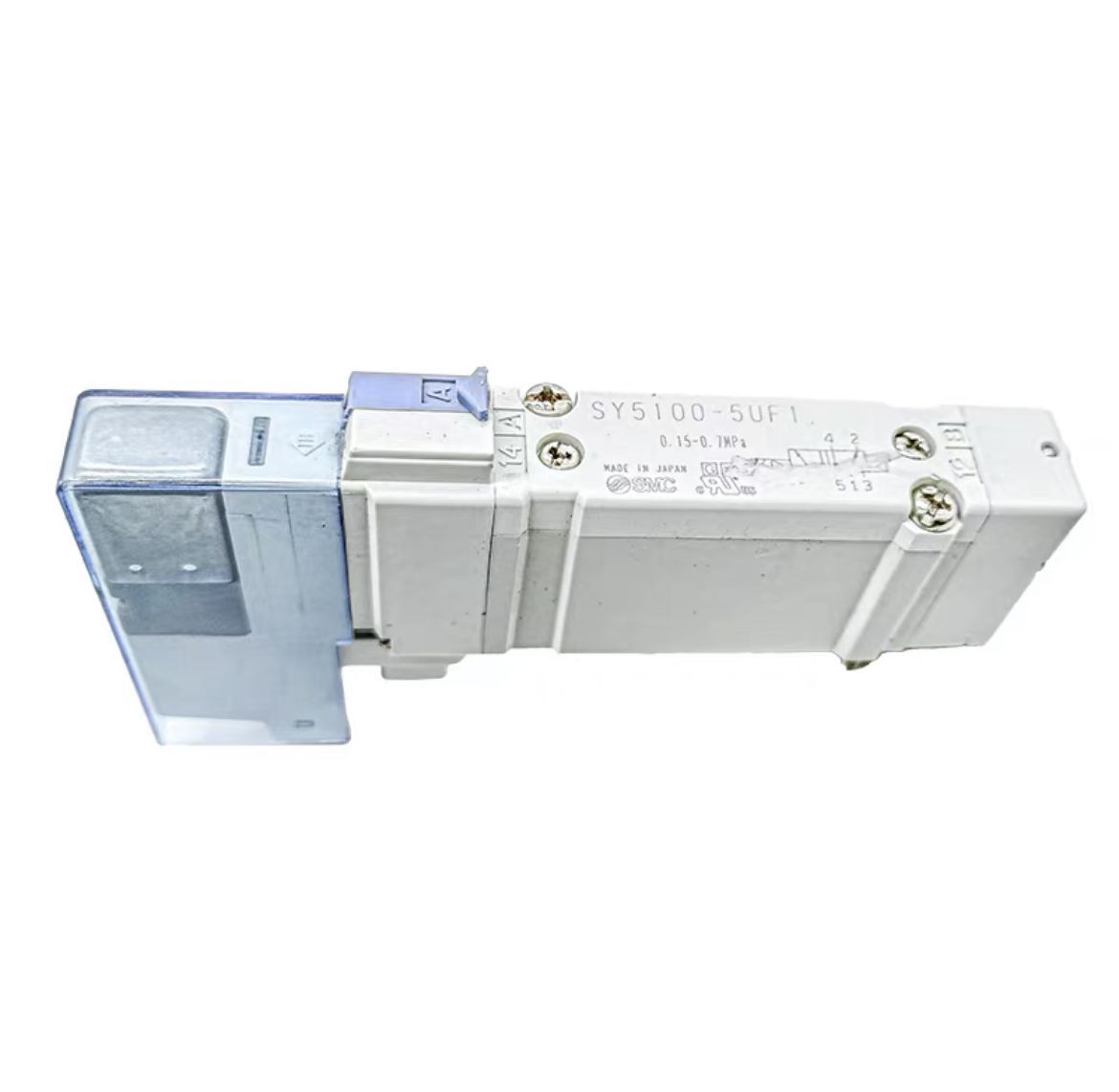

Пневмораспределитель SMC SY5100-5UF1-NA — это компактный и высокопроизводительный 5/2-ходовой электропневматический распределитель золотникового типа с пилотным управлением, входящий в популярную серию SY. Модель отличается малыми габаритами, низким энергопотреблением и возможностью установки в любом положении. Исполнение с резьбовыми портами и универсальным напряжением делает его идеальным решением для управления цилиндрами двойного действия в системах промышленной автоматизации, станках, роботизированных ячейках и сборочном оборудовании, где важны надежность и экономия пространства.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2-ходовой электропневматический распределитель с пилотным (непрямым) управлением. |
| Модель и маркировка | SY5100-5UF1-NA (расшифровка SMC): • SY – Серия компактных распределителей. • 5100 – Базовый код модели (размер, тип золотника). • 5 – Количество портов: 5 (P, A, B, R, S). • U – Напряжение катушки: Универсальное (Universal), часто означает совместимость с AC/DC напряжением в широком диапазоне (например, 24-230V AC/DC). • F – Частота: F = 50/60 Гц (для AC). • 1 – Тип присоединения: 1 соответствует резьбовому соединению Rc (PT) 1/8″. • NA – Дополнительные опции: может означать стандартное исполнение без ручного дублера или конкретную конфигурацию разъема. |
| Исполнение и конструкция | • Корпус: Моноблочный, изготовлен из анодированного алюминия. Компактный и легкий. • Золотниковый узел: Сбалансированный золотник скольжения в прецизионной гильзе. Уплотнение «металл по металлу» или с эластомерами для минимального трения и высокой скорости переключения. • Пилотное управление: Встроенный миниатюрный электромагнитный клапан управляет потоком воздуха, который переключает основной золотник. Это позволяет управлять большими расходами при низком энергопотреблении катушки. • Электромагнитная катушка: Универсальная (U), с защитой IP65. Имеет встроенный светодиодный индикатор состояния и быстросъемный разъем (стандарт M8 или M12). • Возвратный механизм: Пружинный возврат (моностабильное исполнение). При снятии напряжения золотник возвращается в исходное положение. • Порты: Все 5 портов имеют внутреннюю резьбу Rc (PT) 1/8″ (исполнение 1). Расположение: P (питание), A и B (рабочие), R и S (выхлоп). • Монтаж: Стандартизированные отверстия для крепления на плоскую поверхность или на общую монтажную планку (шину). |
| Принцип действия (5/2, моностабильный) | • Исходное положение (катушка обесточена): Пружина удерживает золотник так, что сжатый воздух от источника (P) поступает на выход A. Выход B соединен с выхлопом S. • Рабочее положение (катушка под напряжением): Электромагнит активирует пилотный клапан, который направляет воздух и сдвигает основной золотник. Теперь воздух от P поступает на выход B, а выход A соединяется с выхлопом R. • Возврат: При снятии напряжения пружина возвращает золотник в исходное положение. |
| Основное назначение | • Управление цилиндрами двойного действия: Основная задача – управление выдвижением/втягиванием пневмоцилиндров малого и среднего диаметра (до 50-63 мм). • Автоматизация производственных линий: Установка на станки с ЧПУ, сварочные автоматы, упаковочные машины. • Робототехника: Управление приводами захватов и манипуляторов. • Сборка и тестирование: В составе испытательных стендов и сборочных конвейеров. |
| Ключевые параметры | • Функция: 5/2, моностабильный (с пружинным возвратом). • Присоединительная резьба: Rc (PT) 1/8″. • Рабочая среда: Очищенный сжатый воздух (смазанный или не смазанный). • Рабочее давление: 0.15 – 0.7 МПа (1.5 – 7 бар). • Расход (Cv-фактор): ~0.25 (достаточно для цилиндров диаметром до 50 мм). • Напряжение питания катушки: Универсальное (U) – широкий диапазон, например, 24V DC / 24-230V AC, 50/60 Гц. • Потребляемая мощность: Очень низкая (около 1.2 Вт для DC, 2.2 ВА для AC). • Время переключения: ~30 мс. • Класс защиты: IP65. • Температурный диапазон: -10°C … +60°C (для электроники). |
