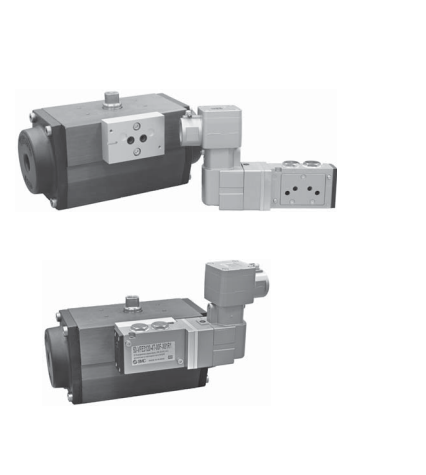

Пневмораспределитель SMC 50-VFE 5120-4T-03 — это компактный и высоконадежный 5/2-ходовой электропневматический распределитель золотникового типа из серии VFE/VF/50-VFE. Модель отличается малыми габаритами, низким энергопотреблением и возможностью установки в любом положении. Исполнение с универсальной катушкой и стандартной резьбой делает его идеальным решением для управления цилиндрами двойного действия в системах промышленной автоматизации, станках, роботизированных ячейках и сборочном оборудовании, где важны надежность и экономия пространства.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2-ходовой электропневматический распределитель с прямым или пилотным управлением. |
| Модель и маркировка | 50-VFE 5120-4T-03 (расшифровка SMC): • 50-VFE – Обозначение серии (SMC VF / VFE с размером 50). • 5120 – Код модели, определяющий базовую функцию и конструкцию. • 4 – Тип присоединения: Цифра 4 соответствует резьбовому соединению Rc (PT) 1/4″ (или NPT 1/4″). • T – Исполнение катушки: Буква T может указывать на тип, напряжение и мощность катушки. Часто T обозначает катушку переменного тока (например, 100-120V AC или 200-230V AC). • 03 – Дополнительные опции: код 03 может означать наличие светодиодного индикатора и стандартного (круглого) электрического разъема. |
| Исполнение и конструкция | • Корпус: Моноблочный, изготовлен из анодированного алюминия. Компактный и легкий, с интегрированными портами. • Золотниковый узел: Сбалансированный золотник скольжения в прецизионной гильзе. Используется уплотнение «металл по металлу» или с эластомерами для минимального трения и высокой скорости переключения. • Электромагнитная катушка: Монолитная или съемная, с защитой IP65. Имеет встроенный светодиодный индикатор состояния (включения). • Возвратный механизм: Пружинный возврат (моностабильное исполнение). При снятии напряжения золотник возвращается в исходное положение. • Порты: Все 5 портов имеют внутреннюю резьбу Rc (PT) 1/4″ (исполнение 4). Расположение: P (питание 1), A (выход 2), B (выход 4), R (выхлоп 3), S (выхлоп 5). • Монтаж: Стандартизированные отверстия для крепления на плоскую поверхность или на общую монтажную планку (шину) для создания компактных блоков управления. |
| Принцип действия (5/2, моностабильный) | • Исходное положение (катушка обесточена): Пружина удерживает золотник так, что сжатый воздух от источника (P) поступает на выход A. Выход B соединен с выхлопом S. • Рабочее положение (катушка под напряжением): Электромагнит преодолевает усилие пружины и перемещает золотник. Воздух от P поступает на выход B, а выход A соединяется с выхлопом R. • Возврат: При снятии напряжения пружина возвращает золотник в исходное положение. |
| Основное назначение | • Управление цилиндрами двойного действия: Основная задача – управление выдвижением/втягиванием пневмоцилиндров среднего диаметра (до 63-80 мм). • Автоматизация производственных линий: Установка на станки с ЧПУ, сварочные автоматы, упаковочные машины. • Робототехника: Управление приводами захватов и манипуляторов. • Сборка и тестирование: В составе испытательных стендов и сборочных конвейеров. |
| Ключевые параметры | • Функция: 5/2, моностабильный (с пружинным возвратом). • Присоединительная резьба: Rc (PT) 1/4″ (или NPT 1/4″). • Рабочая среда: Очищенный сжатый воздух (смазанный или не смазанный). • Рабочее давление: 0.1 – 0.9 МПа (1 – 9 бар). • Расход (Cv-фактор): ~0.5 – 1.0 (достаточно для цилиндров диаметром до 63 мм). • Напряжение питания катушки: Зависит от кода «T» – требует уточнения. Часто 200-230V AC, 50/60 Гц. • Потребляемая мощность: Низкая (около 3.5 ВА для AC). • Время переключения: ~30 – 50 мс. • Класс защиты: IP65. • Температурный диапазон: -10°C … +60°C (для электроники). |
