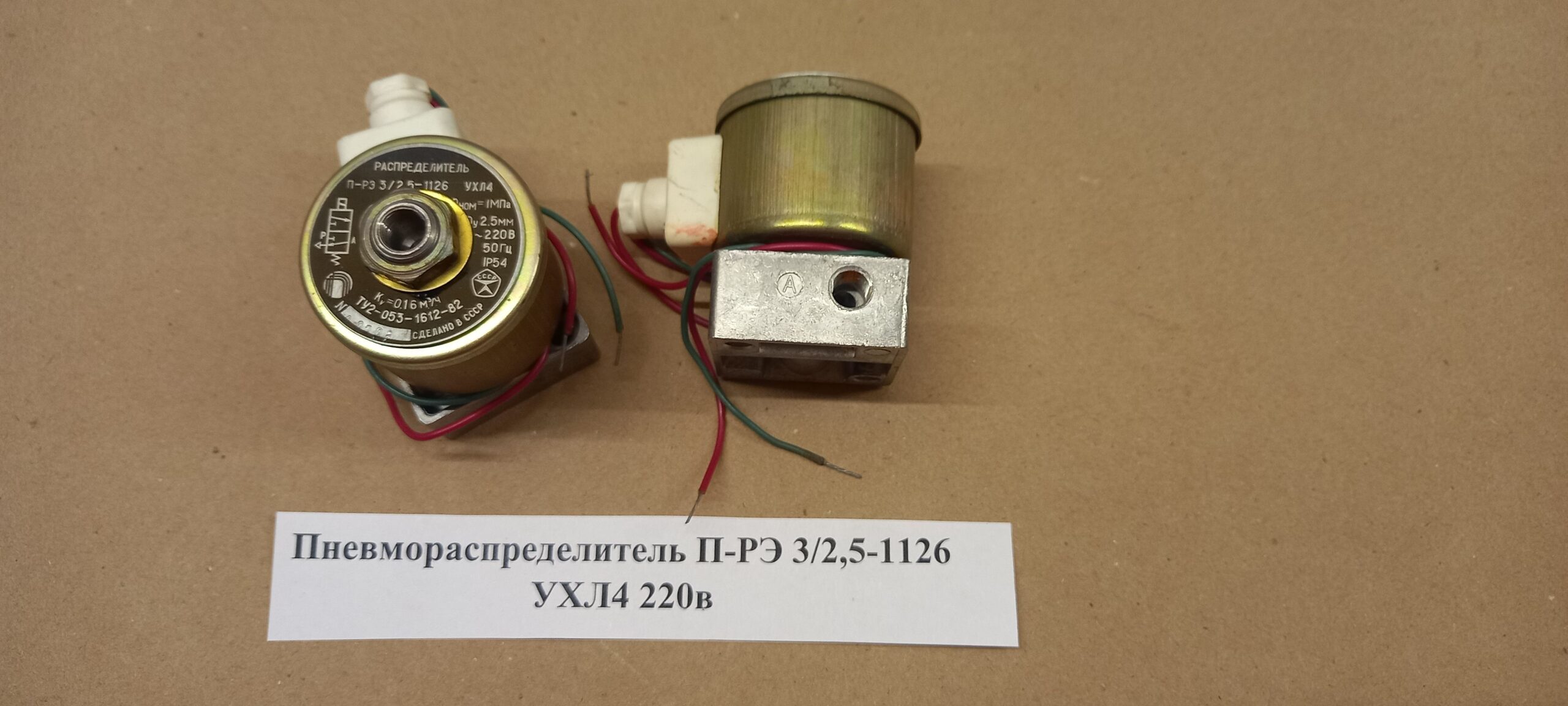

Пневмораспределитель ПР-3/2,5-1126-220 — это типовой электромагнитный (соленоидный) клапан нормально-закрытого типа (НЗ), предназначенный для дистанционного управления потоком сжатого воздуха или других инертных газов в промышленных системах. Модель имеет условный проход 2,5 мм и резьбовое соединение G1/8″. Клапан отличается простой и надежной конструкцией с прямым электромагнитным управлением, что позволяет использовать его в качестве запорного устройства, клапана подачи воздуха на пилотные устройства или для управления небольшими пневмоцилиндрами одностороннего действия. Напряжение катушки 220V AC делает его совместимым со стандартными промышленными сетями.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (соленоидный) пневмораспределитель нормально-закрытого (НЗ) типа прямого действия. |
| Модель и маркировка | ПР-3/2,5-1126-220 (расшифровка по отечественной/общепринятой системе): • ПР – Пневмораспределитель. • 3/2 – Количество портов и позиций: 3/2 (Три порта: 1 – вход P, 2 – рабочий выход A, 3 – выхлоп R; Два положения: «закрыто» и «открыто»). • 2,5 – Условный проход (Ду) в мм: 2,5 мм (соответствует резьбе G1/8″). • 1126 – Номер конструкции или типоразмера по каталогу производителя. • 220 – Напряжение питания электромагнитной катушки: 220 Вольт переменного тока (AC), 50 Гц. |
| Исполнение и конструкция | • Корпус: Литая латунь или алюминиевый сплав. Прочная конструкция для промышленного применения. • Запорный узел: Система «седло-тарелка» или «седло-поршень» с эластомерным уплотнением (обычно резина NBR или подобная). • Электромагнитная катушка: Медная обмотка в пластиковом или металлическом корпусе. Как правило, не имеет защиты от влаги (IP ниже 65), поэтому рекомендуется для установки в шкафах или сухих зонах. • Пружина: Возвратная пружина, обеспечивающая положение «нормально закрыто» при обесточенной катушке. • Ручной дублер: Может отсутствовать в базовой комплектации или быть опцией в виде кнопки/рычага на катушке. • Присоединение: Резьбовое, обычно внутренняя резьба G1/8″ на всех портах (P, A, R). |
| Принцип действия (3/2, НЗ) | • Нормальное состояние (катушка обесточена): Под действием возвратной пружины запорный элемент (тарелка) прижат к седлу. Вход P перекрыт. Рабочий выход A соединен с выхлопом R (полость за ним сообщается с атмосферой). • Рабочее состояние (катушка под напряжением): Электромагнит, преодолевая усилие пружины, втягивает сердечник, который открывает проход от входа P к рабочему выходу A. Выхлоп R при этом перекрыт. • При снятии напряжения пружина возвращает клапан в нормально-закрытое положение, а воздух из линии А стравливается через R. |
| Основное назначение | • Запорный клапан: Отключение подачи воздуха к отдельным участкам пневмосети или оборудованию. • Управление цилиндрами одностороннего действия: Прямая подача и сброс воздуха в поршневую полость пружинного цилиндра. • Пилотное управление: Подача управляющего сигнала на пилотные порта более мощных распределителей (4/2, 5/2). • Продувка, охлаждение, наддув: Управление вспомогательными функциями в станках, прессах, технологических установках. • Входной клапан в пневмосистемах: Управление общей подачей воздуха от источника. |
