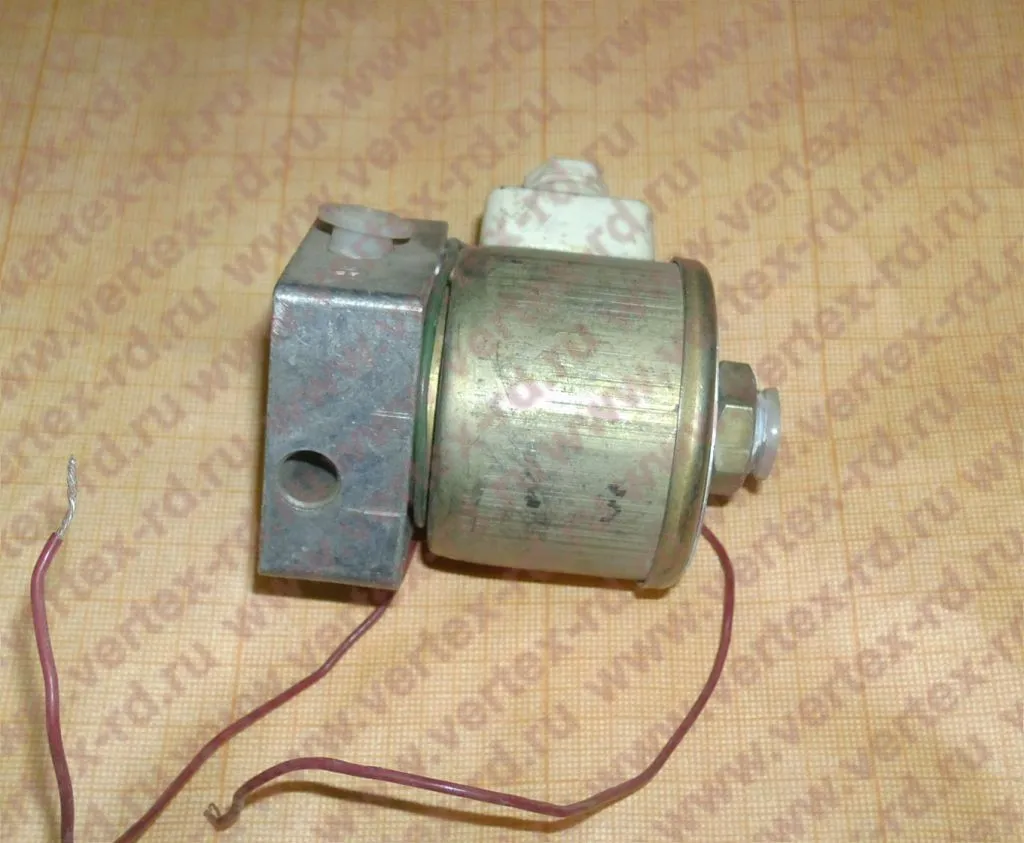

Пневмораспределитель П-РЭ 3/2,5-1126 — это типовой отечественный электромагнитный клапан нормально-закрытого типа (НЗ), предназначенный для дистанционного управления потоком сжатого воздуха, воды или инертных газов. Модель с условным проходом 2,5 мм и резьбой G1/8″ представляет собой классическое, проверенное временем решение для функций включения/выключения подачи среды, управления небольшими пневмоцилиндрами одностороннего действия или сброса давления. Распределитель характеризуется простой и надежной конструкцией прямого действия, ремонтопригодностью и широкой распространенностью в промышленной автоматике.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (соленоидный) пневмораспределитель нормально-закрытый (НЗ), прямого действия. |
| Модель и маркировка | П-РЭ 3/2,5-1126 (расшифровка по отечественной системе): • П – Пневматический. • РЭ – Распределитель Электромагнитный. • 3/2 – Количество портов и позиций: 3/2 (Три порта: вход P, выход A, выхлоп R; Два положения). • 2,5 – Условный проход (Ду) в мм: 2,5 мм (соответствует резьбовому соединению G1/8″). • 1126 – Номер конструкции или типоразмера по заводскому каталогу. |
| Исполнение и конструкция | • Корпус: Литой из латуни или алюминиевого сплава. Прочная конструкция для промышленного применения. • Запорный узел: Система «седло-тарелка» с эластомерным (резиновым) уплотнителем. Тарелка закреплена на штоке, который связан с сердечником соленоида. • Электромагнитная катушка: Съемная, в пластиковом или металлическом корпусе. Подключается через клеммную колодку или выводные провода. Не имеет высокой степени защиты (обычно IP40-IP54), рекомендуется для установки в шкафах или сухих зонах. • Пружина: Возвратная пружина, обеспечивающая положение «нормально закрыто» при обесточенной катушке. • Ручной дублер: В базовой комплектации, как правило, отсутствует. Может быть опцией в виде кнопки на катушке. • Присоединение: Резьбовое, стандартно внутренняя резьба G1/8″ на всех трех портах (P, A, R). • Крепление: Корпус имеет монтажные отверстия или проушины для фиксации на поверхности. |
| Принцип действия (3/2, НЗ, прямое действие) | • Нормальное состояние (катушка обесточена): Под действием возвратной пружины запорная тарелка прижата к седлу. Вход P перекрыт. Рабочий выход A соединен с выхлопом R и сообщается с атмосферой (или дренажной линией). • Рабочее состояние (катушка под напряжением): Электромагнит, преодолевая усилие пружины, втягивает сердечник, который поднимает тарелку со седла. Открывается проход от входа P к рабочему выходу A. Выхлоп R при этом перекрывается. • При снятии напряжения пружина возвращает клапан в нормально-закрытое положение, а среда из линии А стравливается через R. |
| Основное назначение | • Запорный клапан: Дистанционное отключение/подача воздуха к участку пневмосети, инструменту (краскопульту, пескострую), станку. • Управление цилиндрами одностороннего действия: Прямая подача и сброс воздуха в поршневую полость пружинного цилиндра. • Сброс давления: Аварийный или рабочий сброс давления из полости цилиндра, небольшого ресивера, технологической емкости. • Управляющий (пилотный) клапан: Подача управляющего сигнала на пилотные порта более мощных распределителей (например, 4/2, 5/2). • Продувка, охлаждение: Управление вспомогательными функциями. |
| Ключевые параметры | • Функция: 3/2, нормально-закрытый (НЗ). • Условный проход (Ду): 2,5 мм. • Присоединительная резьба: G1/8″ (стандартная трубная). • Рабочая среда: Очищенный сжатый воздух, вода, инертные газы (азот). Не для агрессивных и горючих сред. • Рабочее давление: 0.2 – 1.0 МПа (2 – 10 бар). • Напряжение питания катушки: Уточняется при заказе. Наиболее распространены: ~220V AC 50 Гц, ~110V AC, 24V DC. • Потребляемая мощность: Для AC – около 4-8 ВА, для DC – 2-4 Вт. • Расход (пропускная способность): Небольшой (Kv примерно 0.15 – 0.3 м³/ч), достаточный для управления пилотными цепями или цилиндрами диаметром до 25-32 мм. • Время срабатывания: 30 – 100 мс. • Масса: Около 0.3 – 0.5 кг. |
