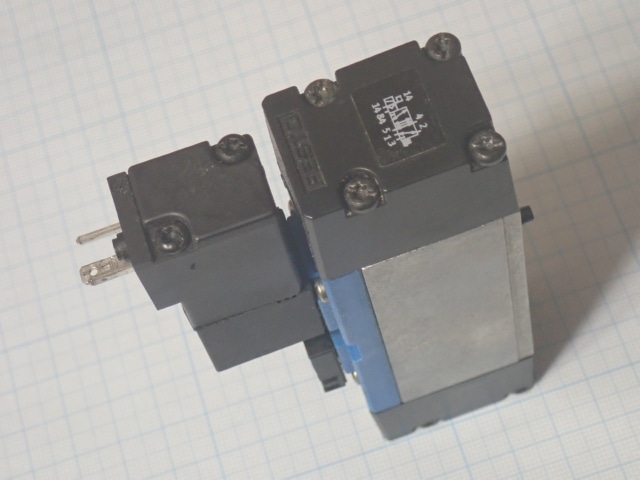

Пневмораспределитель MN2H-5-3GD-02 — это универсальный 5/3-ходовой (пятилинейный, трехпозиционный) золотниковый клапан серии MN2H, оснащенный электромагнитным пилотным управлением с обеих сторон. Модель отличается наличием нейтрального (центрального) положения с различными функциями (закрытый центр, давление, выхлоп), что делает её незаменимой для управления сложными приводами, требующими остановки или удержания в промежуточном состоянии. Исполнение с резьбой G3/8″ и катушками на 24V DC обеспечивает мощное и точное управление в системах станков, прессов и автоматизированных линий.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/3-ходовой электропневматический распределитель золотникового типа с двусторонним электромагнитным пилотным управлением (бистабильный). |
| Модель и маркировка | MN2H-5-3GD-02 (расшифровка по номенклатуре, характерной для Airtec, Pneumax и др.): • MN2H – Серия распределителей (усиленная, с пилотным управлением). • 5 – Количество основных портов: 5 (питание P, два рабочих выхода A и B, два выхлопа R и S). • 3 – Количество позиций золотника: 3 (левое, нейтральное, правое). • G – Тип нейтрального (центрального) положения: Буква G наиболее часто обозначает положение «все порты закрыты» (закрытый центр). Это означает, что в центральной позиции все каналы (P, A, B, R, S) перекрыты, что позволяет удерживать цилиндр под давлением в фиксированном положении. • D – Размер присоединительной резьбы: D соответствует резьбе G3/8″. • 02 – Напряжение и тип катушки: 02 обычно соответствует 24V DC. • Арт.161096 – Внутренний артикул производителя/поставщика. |
| Исполнение и конструкция | • Основной корпус (силовая часть): Массивный литой корпус из анодированного алюминия. Внутри расположен прецизионный золотник, переключаемый давлением пилотного воздуха. • Две пилотные головки: Установлены с двух сторон корпуса. Каждая содержит электромагнитный клапан (соленоид), который по сигналу открывает доступ воздуха к торцевым полостям основного золотника, сдвигая его. Конструкция бистабильная – золотник удерживается в любом из трех положений без подачи напряжения. • Катушки: Съемные, в пластиковом корпусе со степенью защиты IP65, со встроенным светодиодным индикатором. Имеют стандартный разъем. • Ручные дублеры: Каждая пилотная головка оснащена кнопкой для ручного переключения позиции золотника при наладке. • Монтаж: Интерфейс для установки на стандартную монтажную планку (шину) ISO 5599/1 размера 2 или индивидуальное крепление. • Порты: Резьбовые порты G3/8″ (исполнение D) для подключения магистрали. |
| Принцип действия (5/3, бистабильный, закрытый центр — G) | • Три позиции золотника: 1. Позиция 1 (левая катушка сработала): P → B, A → R. 2. Нейтральное положение (обе катушки обесточены): Все порты закрыты (G). Цилиндр остается запертым под давлением в том положении, в котором его зафиксировали. 3. Позиция 2 (правая катушка сработала): P → A, B → S. • Управление: Для переключения требуется кратковременный импульс напряжения на соответствующую катушку. После срабатывания катушку можно обесточить – золотник останется в выбранной позиции. |
| Основное назначение | • Управление цилиндрами с фиксацией: Для задач, где требуется не только перемещение, но и точная остановка и удержание позиции под нагрузкой (прессы, зажимные устройства, подъемники). • Станки с ЧПУ: Управление механизмами подачи, зажима шпинделя, смены инструмента. • Испытательные стенды: Фиксация объекта в заданном положении под давлением. • Промышленные роботы: Управление манипуляторами, требующими промежуточных остановок. • Сложные технологические циклы: Где необходимо реализовать логику «вперед – стоп – назад». |
| Ключевые параметры | • Функция: 5/3, бистабильный, нейтральное положение – «все порты закрыты» (тип G). • Присоединительная резьба: G3/8″ (исполнение D). • Рабочая среда: Очищенный сжатый воздух, инертные газы. • Рабочее давление: 2 – 10 бар (оптимально 5-8 бар). • Номинальный расход (Kv/Cv): Высокий, характерный для размера G3/8″ (примерно Cv ≈ 3.0 – 4.0). • Напряжение питания катушек: 24V DC (для исполнения 02). • Потребляемая мощность: Около 2.2 Вт на катушку (импульсное). • Время переключения: < 100 мс (с учетом пилотного управления). • Класс защиты: IP65 (с установленными катушками). |
