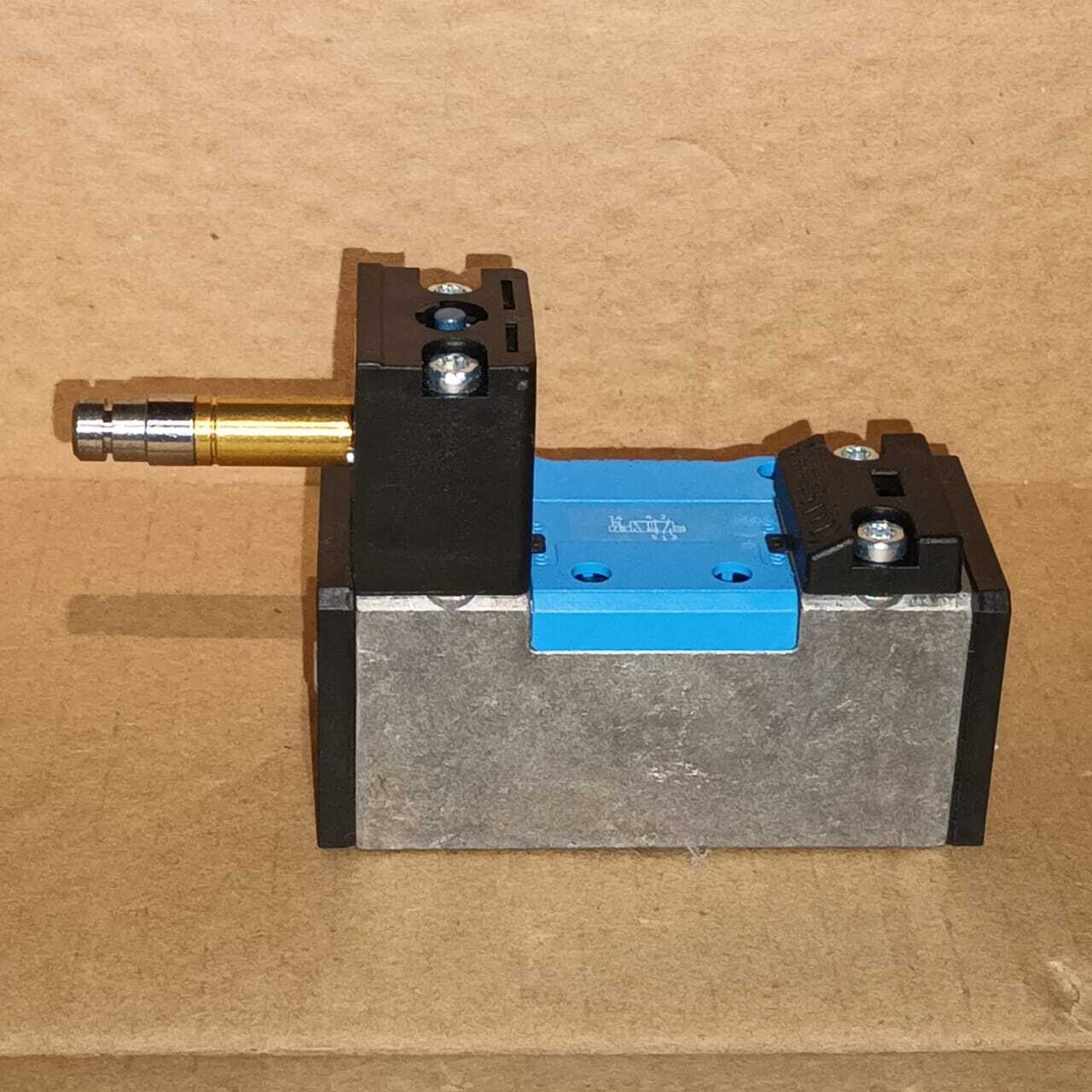

Пневмораспределитель Festo MN1H-5/2-D-1-C (арт. 159688) — это высококачественный миниатюрный соленоидный клапан с пилотным управлением, предназначенный для монтажа непосредственно на цилиндр, в распределительную коробку или на миниатюрную монтажную рейку. Модель имеет конфигурацию 5/2 (пять портов, два положения) и оснащена одной соленоидной катушкой (монокатушкой) с пружинным возвратом. Исполнение с резьбовыми портами M5 делает его идеальным для создания компактных и эффективных пневмосистем с малым расходом воздуха. Распределитель отличается малыми габаритами, низким энергопотреблением и высокой надежностью, что позволяет использовать его в робототехнике, станках с ЧПУ, медицинском оборудовании и других областях точной автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоидный распределитель с пилотным управлением, монокатушкой, пружинным возвратом и резьбовыми портами M5. |
| Модель и маркировка | MN1H-5/2-D-1-C / 159688: • MN — Серия миниатюрных распределителей Festo (Miniature valve). • 1 — Одна соленоидная катушка (Monostable). • H — Напряжение катушки: 24 V DC. • 5/2 — Функция: 5 портов, 2 положения. • D — Тип присоединения: Резьбовое (M5). • 1 — Вариант резьбы/исполнения портов (линейное расположение). • C — Дополнительные опции или версия (может указывать на материал уплотнений или отсутствие ручного дублера). • 159688 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Тип и функция: 5/2, нормально закрытый/открытый (функция зависит от монтажного положения и подключения). • Присоединительная резьба портов: M5 x 0.8. • Коэффициент расхода (Cv): ~0.04 (Kv ~0.035) — малый расход, характерный для миниатюрных клапанов. • Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 бар). • Максимальное давление: 1.0 МПа (10 бар). • Среда: Сжатый воздух, очищенный (по ISO 8573-1:2010). • Напряжение катушки: 24 V DC (±10%). • Потребляемая мощность: ~0.5 – 0.8 Вт (низкое энергопотребление). • Время отклика: < 15 мс. • Степень защиты (IP): IP65 (с установленной катушкой). • Температурный диапазон: -10°C … +50°C (окружающая среда). • Цикл работы: 100%. • Ресурс: > 20 млн. циклов. • Монтаж: Непосредственно на цилиндр (с резьбой M5), в распределительную коробку VTUG-M5 или на монтажную планку. • Вес: Около 0.02 кг. |
