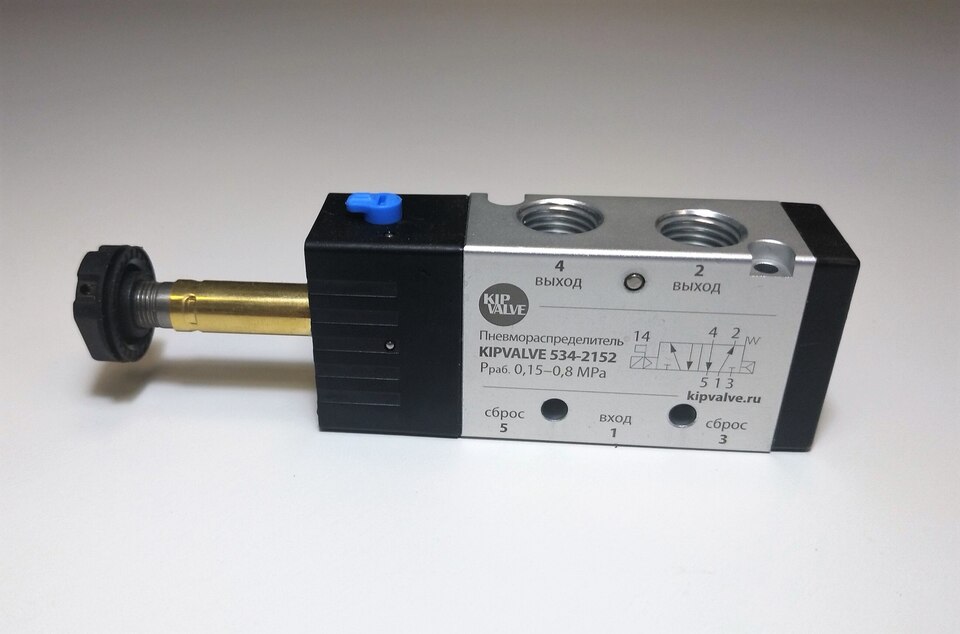

Пневмораспределитель KIPVALVE 534-2152 — это высоконадежный и долговечный соленоидный клапан прямого действия (Direct Lift), предназначенный для точного управления потоками газов или жидкостей (в зависимости от материала уплотнений) в системах автоматизации, аналитической химии, медицинском оборудовании и системах газоснабжения. Модель имеет конфигурацию 3/2 (три порта, два положения) с нормально закрытым (NC) положением. Она отличается компактной конструкцией, низким энергопотреблением и способностью работать с чистыми, сухими средами под относительно низким давлением. Ключевой особенностью клапанов KIP является их ориентация на применение в системах управления с высокой степенью надежности и чистоты.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 3/2 соленоидный клапан прямого действия, нормально закрытый (NC). |
| Модель и маркировка | KIPVALVE 534-2152: • KIPVALVE — Торговая марка и общее название серии клапанов компании KIP (подразделение Emerson). • 534 — Базовый номер серии или семейства клапанов. • 2152 — Уникальный каталожный номер, определяющий конкретную комбинацию характеристик: напряжение, тип соединения, материал и тип уплотнений. |
| Исполнение и конструкция | • Корпус: Изготовлен из анодированного алюминиевого сплава или нержавеющей стали (требует уточнения по спецификации), что обеспечивает коррозионную стойкость и совместимость с чистыми средами. • Принцип действия: Прямой подъем (Direct Lift) — сердечник соленоида напрямую соединен с запорным элементом (тарелкой или мембраной). При подаче напряжения сердечник втягивается, открывая проход. • Катушка: Эпоксидная заливка, обеспечивающая защиту и отвод тепла. Работает от низкого напряжения постоянного тока (DC), часто 12 В DC или 24 В DC (точное значение определяется последними цифрами артикула). Низкое энергопотребление. • Запорный узел: Обычно включает эластомерное уплотнение (например, EPDM, FKM, Viton) на тарелке, которое садится на седло для обеспечения герметичности в закрытом состоянии. • Порты: Три порта стандартной конфигурации 3/2: 1 (INLET) — Вход давления (питание). 2 (OUTLET) — Выход (к потребителю). 3 (EXHAUST) — Выхлоп (сброс в атмосферу или обратную магистраль). Тип соединения: резьбовые порты (например, 1/8″ NPT или 10-32 UNF) или лабораторные фитинги (Swagelok®, VCO®). • Монтаж: Часто имеет монтажные отверстия или универсальный кронштейн. |
| Принцип действия (3/2, NC, прямое действие) | 1. Исходное (обесточенное) состояние: Катушка неактивна. Возвратная пружина прижимает запорный элемент (тарелку с уплотнением) к седлу, перекрывая проход между портом 1 (INLET) и портом 2 (OUTLET). При этом порт 2 (OUTLET) соединен с портом 3 (EXHAUST). Давление на выходе отсутствует или сброшено. 2. Открытие: При подаче напряжения на катушку создается магнитное поле, которое втягивает сердечник соленоида. Сердечник напрямую отрывает тарелку от седла, открывая проход от порта 1 (INLET) к порту 2 (OUTLET). Порт 3 (EXHAUST) при этом закрывается. Среда поступает к потребителю. 3. Закрытие: При снятии напряжения магнитное поле исчезает. Возвратная пружина толкает сердечник и тарелку обратно, закрывая проход 1→2 и вновь соединяя порт 2 с портом 3 для сброса. |
| Основное назначение | • Управление подачей газов (воздух, азот, кислород, инертные газы) в аналитических приборах, хроматографах, системах пробоотбора. • Контроль потоков жидкостей (вода, растворители) в лабораторных установках, медицинских анализаторах, дозирующих системах. • Автоматизация процессов в полупроводниковом производстве, пищевой и фармацевтической промышленности (требующих чистых сред). • Пилотное управление более крупными клапанами или приводами в системах управления. • Функции вентиляции, продувки или переключения в высоконадежных контурах. |
| Ключевые технические параметры (типовые для серии) | • Тип: 3/2, Нормально Закрытый (NC). • Управление: Прямое соленоидное действие. • Рабочее давление: Диапазон обычно от вакуума до 100-150 psig (примерно 0.7 — 1.0 МПа). Может варьироваться. • Совместимые среды: Чистые, сухие, некоррозионные газы и жидкости. Критически важна чистота среды для долгой службы уплотнений. • Напряжение катушки: Определяется кодом (2152). Стандартные значения: 12 В DC, 24 В DC. • Потребляемая мощность: Низкая, порядка 1-3 Вт. • Время отклика: Быстрое, обычно 10-25 мс. • Температурный диапазон среды: Зависит от материала уплотнений (например, с FKM/Viton: -10°C до +100°C). • Материалы: Корпус — алюминий/нерж. сталь; уплотнения — EPDM, FKM/Viton, PTFE; пружины — нерж. сталь. • Присоединение: Часто 1/8″ NPT female или 10-32 UNF. |
