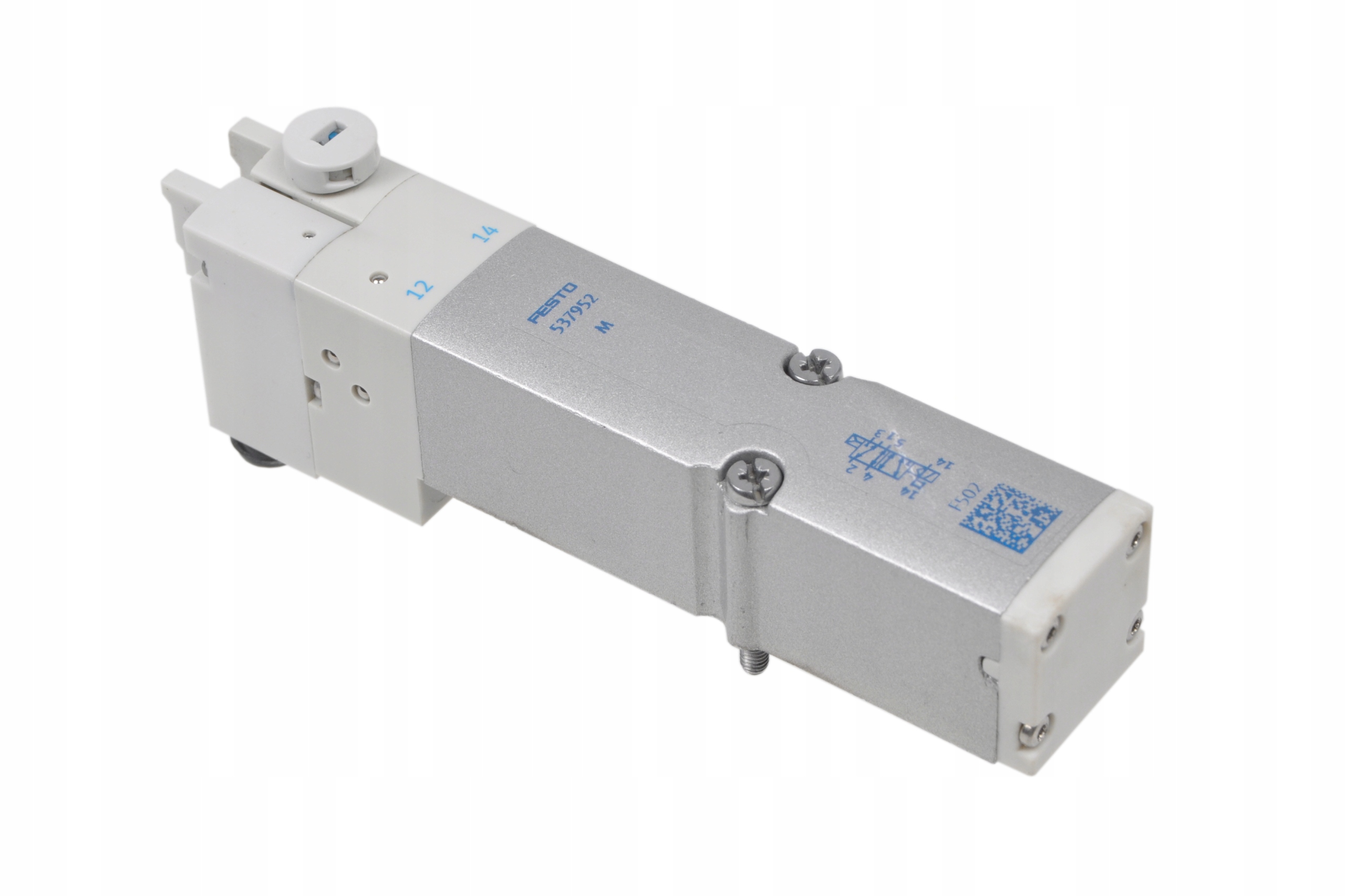

Пневмораспределитель Festo VMPA2-M1H-M-PI (арт. 537952) — это сверхкомпактный и высокопроизводительный модульный соленоидный клапан с двойным управлением, разработанный для установки на общую рейку (манифолд) в условиях крайне ограниченного пространства. Модель относится к серии VMPA2, отличающейся рекордной плотностью монтажа и минимальным временем отклика. Распределитель имеет конфигурацию 5/2 (пять портов, два положения) и оснащен двумя соленоидными катушками с импульсным управлением и пневматической фиксацией положения. Исполнение M-PI определяет тип электрического разъема (M8) и наличие светодиодной индикации. Идеальное решение для построения ультракомпактных, высокоскоростных клапанных островов в современной робототехнике, медицинском оборудовании, электронной промышленности и малогабаритных автоматических системах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоидный распределитель с пилотным управлением, двойной катушкой, пневматической фиксацией и модульным креплением на манифолд. |
| Модель и маркировка | VMPA2-M1H-M-PI / 537952: • VMPA2 — Серия модульных распределителей Festo для монтажа на манифолд, 2-е поколение. • M — Две соленоидные катушки (Double solenoid). • 1 — Тип управления: Импульсное, с пневматической памятью положения. • H — Напряжение катушки: 24 V DC. • M — Тип электрического подключения: Миниатюрный разъем M8, 4-контактный. • PI — Дополнительные опции: — P = Встроенные светодиодные индикаторы (LED) состояния для каждой катушки. — I = Интегрированные диоды для защиты от скачков напряжения. • 537952 — Уникальный каталожный номер Festo для данной конкретной конфигурации. |
| Ключевые технические параметры | • Тип и функция: 5/2, с пневматической фиксацией положения. • Условный проход (размер): M5 (соответствует типоразмеру клапана). • Коэффициент расхода (Cv): ~0.25 (Kv ~0.22). • Рабочее давление: 0.2 – 0.8 МПа (2 – 8 бар). • Максимальное давление: 1.0 МПа (10 бар). • Среда: Сжатый воздух (очищенный по ISO 8573-1:2010). • Напряжение катушки: 24 V DC (±10%). • Потребляемая мощность: Очень низкая, ~0.45 Вт (благодаря импульсному управлению). • Время отклика: < 5 мс (одно из самых быстрых в своем классе). • Степень защиты (IP): IP65 (с установленным разъемом). • Температурный диапазон: -10°C … +50°C (окружающая среда). • Цикл работы: 100%. • Ресурс: > 100 млн. циклов (в импульсном режиме). • Присоединение к манифолду: Быстрый монтаж на рейки серий VTUG, MLOK, CPV через нижние пневмопорты. • Электрический разъем: Миниатюрный M8, 4-контактный (контакты: 1+/2- для катушки 1, 3+/4- для катушки 2). |
