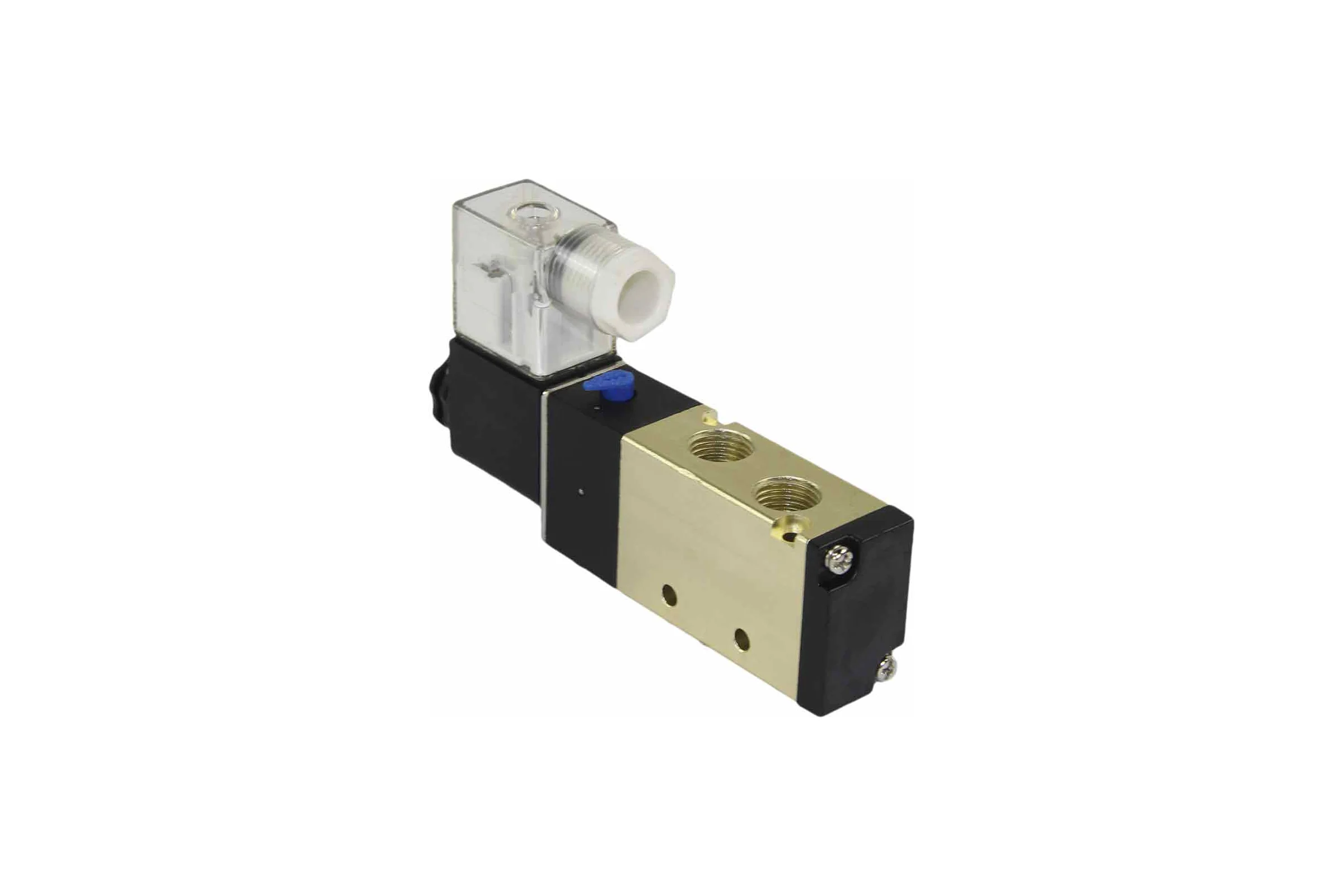

Пневмораспределитель EGV-S108-X25-1 HL от производителя Herion (подразделение Bosch Rexroth, серия «HL») — это высоконадежный 5/2-ходовой золотниковый клапан с электромагнитным пилотным управлением и пружинным возвратом. Модель предназначена для быстрого и точного переключения потоков сжатого воздуха в сложных промышленных системах автоматизации. Распределитель отличается компактной модульной конструкцией, высокой частотой переключений, низким энергопотреблением и предназначен для непосредственного управления пневмоцилиндрами двойного действия. Исполнение с резьбой G1/4″ (X25) и катушкой на 24В DC делает его идеальным решением для интеграции в современные шкафы управления с программируемыми контроллерами (ПЛК).
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2-ходовой электропневматический распределитель золотникового типа с пилотным управлением и пружинным возвратом в исходное положение. |
| Модель и маркировка | EGV-S108-X25-1 HL (расшифровка по номенклатуре Herion): • E – С электромагнитным управлением. • G – Золотниковая конструкция. • V – Клапан (Valve). • S – Размер (размер 1/8 условного прохода, но в данном случае далее указывается резьба). • 108 – Обозначение типа и серии (включая информацию о 5/2 функции, управлении и др.). • X25 – Тип и размер присоединительной резьбы: G1/4″. • 1 – Напряжение катушки и исполнение (чаще всего «1» = 24V DC). • HL – Серия/линейка продуктов (High Line). |
| Исполнение и конструкция | • Корпус: Компактный, моноблочный, из анодированного алюминиевого сплава. • Золотник: Прецизионный, с уплотнением «металл по металлу» или с эластомерами, обеспечивающий минимальное трение и высокую скорость переключения. • Пилотный канал: Встроен в корпус для управления основным золотником с помощью миниатюрного электромагнита. • Электромагнитная катушка: Стандартно с защитой по классу IP65 (пылевлагозащищенная), со встроенным светодиодным индикатором состояния. Быстросъемное соединение (стандартный разъем DIN 43650). • Ручное дублирующее управление: Имеет кнопку/рычаг для ручного переключения при наладке или в аварийной ситуации. • Монтаж: Стандартизированный интерфейс для установки на шину (магистраль) ISO 5599/1 (размер 1) или индивидуальный монтаж. • Порт выхлопа: Индивидуальный выхлоп каждого полостного порта (4 и 2) или общий. |
| Принцип действия (5/2, моностабильный) | • Исходное положение (катушка обесточена): Пружина удерживает золотник так, что сжатый воздух от источника (P) поступает на выход A. Выход B соединен с выхлопом R. • Рабочее положение (катушка под напряжением): Электромагнит преодолевает усилие пружины и перемещает золотник. Воздух от P поступает на выход B. Выход A соединяется с выхлопом S. • При снятии напряжения пружина возвращает золотник в исходное положение. |
| Основное назначение | • Управление цилиндрами двойного действия: Прямое управление выдвижением/втягиванием пневмоцилиндров. • Работа в составе пневмоавтоматики: Установка на шины (магистрали) управления станками с ЧПУ, сварочными аппаратами, автоматическими линиями сборки и упаковки. • Системы с ПЛК: Прямое подключение к дискретным выходам программируемых логических контроллеров благодаря низкому энергопотреблению катушки. • Контуры с высокой частотой срабатывания: Привода захватов, сортировочные механизмы. |
| Ключевые параметры | • Тип и количество потоков: 5/2 (Пять портов: 1 – питание P, 2 рабочих выхода A и B, 2 выхлопа R и S / два положения). • Управление: Моностабильное (односторонний электромагнит, возврат пружиной). • Присоединительная резьба: G1/4″ (стандартная трубная резьба). • Рабочая среда: Очищенный сжатый воздух (смазанный или не смазанный, в зависимости от исполнения уплотнений) или инертные газы. • Рабочее давление: Обычно от 2 до 10 бар. • Номинальный расход (Cv или kv): Высокий для своего размера (например, Cv ≈ 1.4 — 2.0), обеспечивает быструю реакцию цилиндров. • Напряжение питания катушки: Стандартно 24V DC (для кода «1»), также бывают 110V AC, 230V AC и др. • Класс защиты: IP65 (корпус клапана с установленной катушкой). • Время переключения: Десятки миллисекунд. |
| Особенности (серия HL) | • Высокая производительность: Оптимизированная проточная часть обеспечивает высокий расход при компактных габаритах. • Низкое энергопотребление: Катушка постоянного тока с малым током потребления (около 1.2 Вт), что снижает нагрузку на источник питания ПЛК. • Универсальность: Возможность установки дополнительных опций: ручного дублера, разных типов разъемов, индикаторов. • Надежность золотника: Износостойкая пара трения обеспечивает многомиллионный ресурс. • Совместимость: Полная совместимость по монтажу с клапанами других ведущих производителей (Festo, SMC, Camozzi в аналогичном типоразмере). |
| Материалы исполнения | • Корпус: Анодированный алюминий. • Золотник и гильза: Закаленная сталь, нержавеющая сталь, латунь с твердым покрытием. • Уплотнения: Стандартно NBR (нитрил), опционно FKM (Viton) для высоких температур или агрессивных сред. • Катушка: Пластиковый корпус с медной обмоткой, термостойкая изоляция. |
