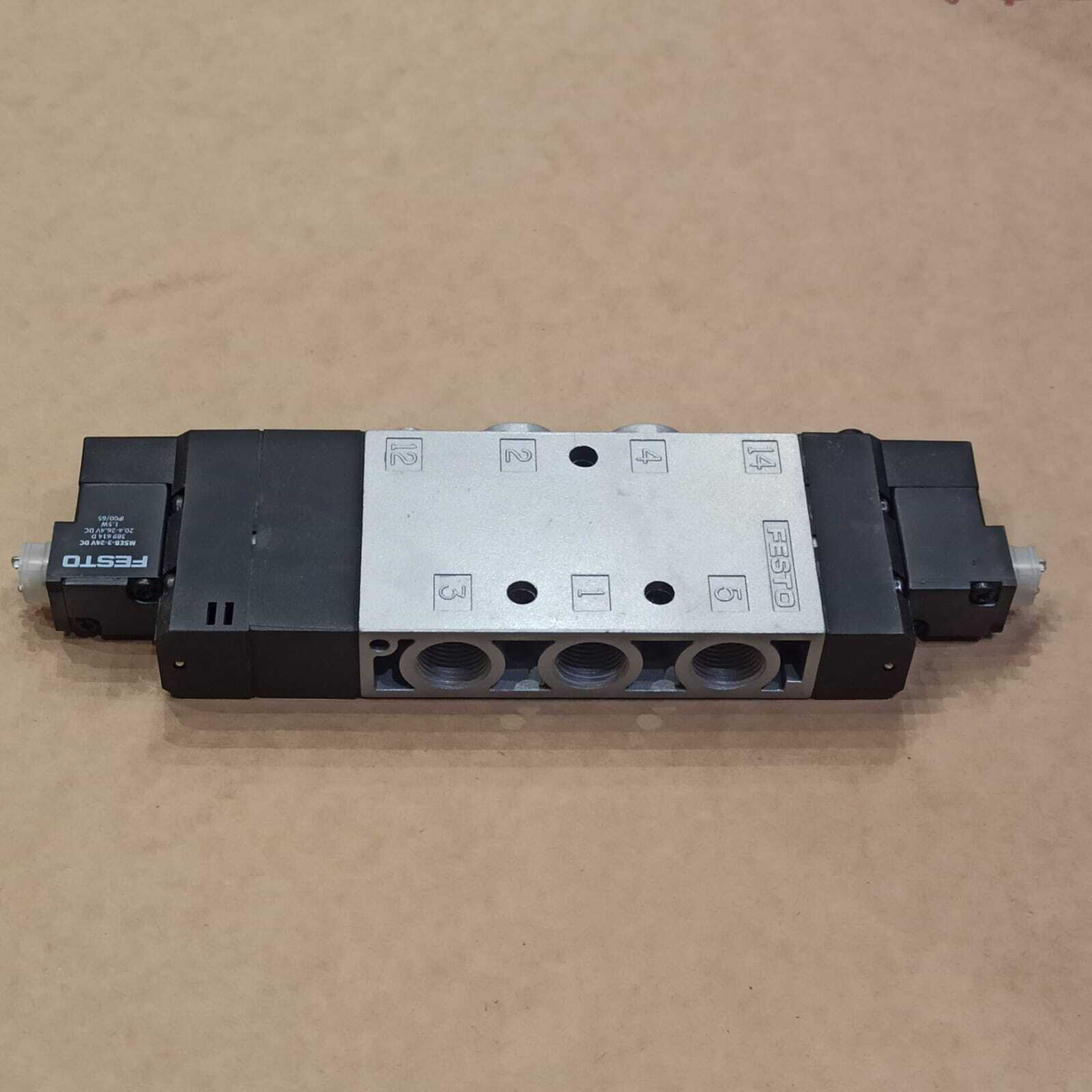

Пневмораспределитель Festo CPE24-M1H-5/3G-3/8 (арт. 170265) — это высокопроизводительный модульный соленоидный клапан с пилотным управлением, выполненный в усиленной конструкции для работы с высокими расходами воздуха. Модель имеет конфигурацию 5/3 (пять портов, три положения) с центральным положением с выпуском (Exhaust center, обозначение «G»), что обеспечивает безопасную остановку приводов. Оснащен одной соленоидной катушкой (монокатушкой) с пружинным возвратом в центральное положение. Ключевая особенность — увеличенный условный проход 3/8″, что делает распределитель идеальным для управления мощными пневмоцилиндрами и пневмомоторами в системах тяжелой промышленности, прессового и станочного оборудования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/3 соленоидный распределитель с пилотным управлением, монокатушкой, пружинным возвратом в центральное положение «с выпуском» и резьбовыми портами 3/8″. |
| Модель и маркировка | CPE24-M1H-5/3G-3/8 / 170265: • CPE24 — Серия усиленных модульных распределителей Festo (увеличенный размер и расход по сравнению с CPE18). • M — Одна соленоидная катушка (Monostable). • 1 — Вариант функции или исполнения. • H — Напряжение катушки: 24 V DC. • 5/3 — Функция: 5 портов, 3 положения. • G — Характеристика центрального положения: Exhaust center (с выпуском). В центральном положении оба рабочих выхода (A, B) соединены с выхлопом, а питание (P) перекрыто. • 3/8 — Размер резьбы портов: 3/8″ (G3/8″ или NPT 3/8″). • 170265 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Тип и функция: 5/3, центральное положение «с выпуском» (Exhaust center). • Условный проход (размер портов): 3/8″. • Коэффициент расхода (Cv): ~1.0 – 1.4 (высокий, для больших расходов). • Рабочее давление: 0.2 – 0.8 МПа (2 – 8 бар). • Максимальное давление: 1.0 МПа (10 бар). • Среда: Сжатый воздух (очищенный по ISO 8573-1:2010). • Напряжение катушки: 24 V DC (±10%). • Потребляемая мощность: ~1.5 – 2.5 Вт (для DC-катушки). • Время отклика: < 40 мс. • Степень защиты (IP): IP65 (с установленной катушкой). • Температурный диапазон: -10°C … +50°C (окружающая среда). • Цикл работы: 100% (постоянный режим). • Ресурс: > 30 млн. циклов. • Монтаж: Универсальный: непосредственно на оборудование с резьбой 3/8″, в распределительную коробку или на монтажную планку. • Электрическое подключение: Стандартный р |
