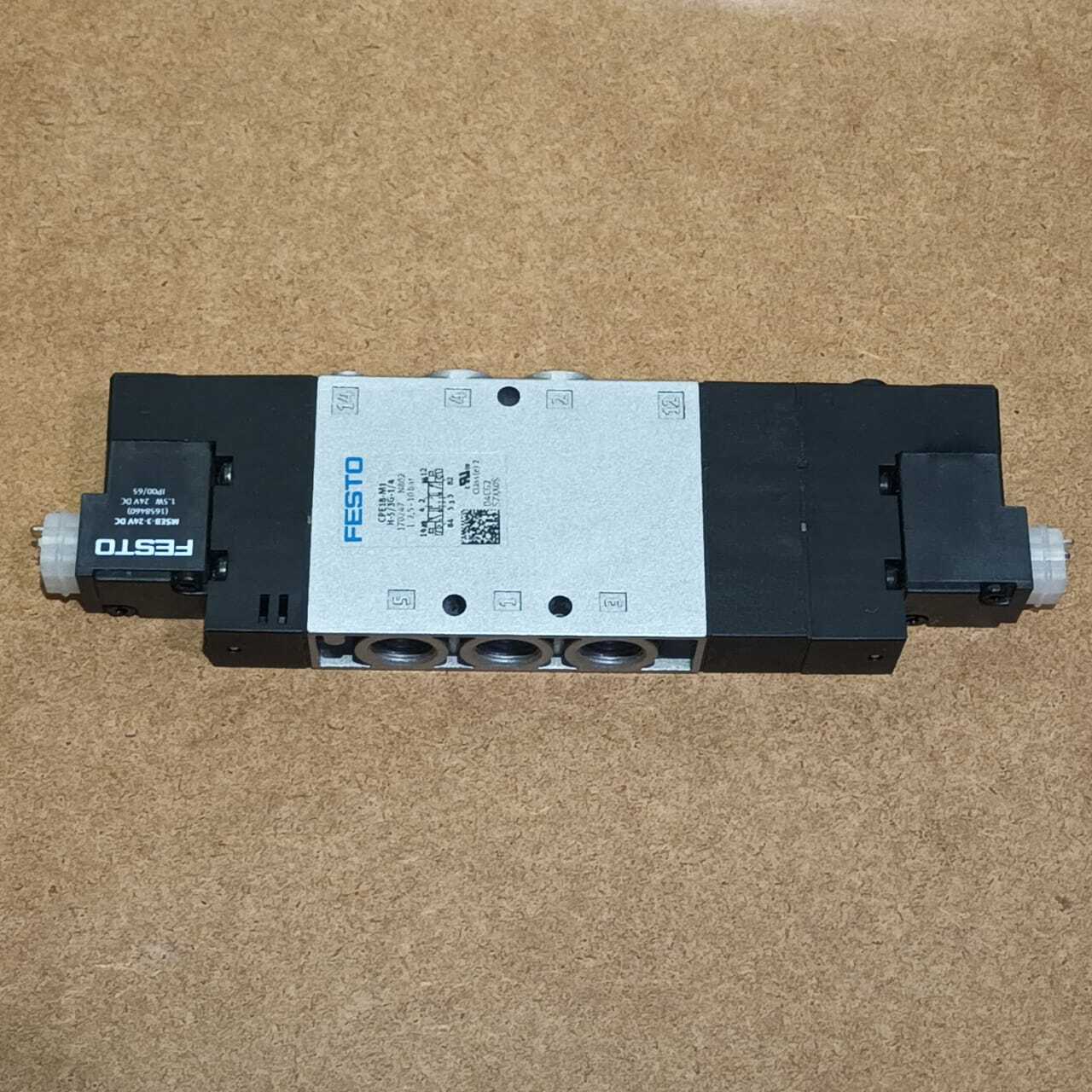

Пневмораспределитель CPE18-M1H5/3G-1/4 (артикул 170247) — это 5/3-ходовой распределитель с электромагнитным пилотным управлением, входящий в модульную, компактную и экономичную серию CPE от Festo. Модель отличается наличием нейтрального (центрального) положения с функцией «все порты закрыты» (тип G), что позволяет надежно фиксировать положение пневмоцилиндра под давлением. Исполнение с резьбой G1/4″ и катушкой на 24V DC делает этот клапан идеальным решением для задач, требующих не только перемещения, но и точной остановки и удержания привода в системах станков, прессов и испытательного оборудования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/3-ходовой электропневматический распределитель золотникового типа с двусторонним электромагнитным пилотным управлением (бистабильный). |
| Модель и маркировка | CPE18-M1H5/3G-1/4 (расшифровка по номенклатуре Festo): • CPE – Серия: C – Компактный, P – Пневматический, E – Электромагнитный. Модульная серия с высокой экономичностью. • 18 – Размер клапана и номинальный расход (условный проход). • M1H – Тип управления и катушка: M – Электромагнитное, 1 – Одинарный соленоид? (в данном контексте для 5/3 требуется уточнение), H – Напряжение катушки: H обычно соответствует 24V DC. • 5/3 – Функция: Пять портов (P, A, B, R, S), три позиции (левая, центральная, правая). • G – Тип центрального положения: Буква G обозначает положение «все порты закрыты» (закрытый центр). В нейтральной позиции все каналы (P, A, B, R, S) перекрыты, что фиксирует цилиндр. • 1/4 – Размер присоединительной резьбы: G1/4″. • Арт. 170247 – Уникальный артикул производителя. |
| Исполнение и конструкция | • Базовый корпус (силовой модуль): Компактный моноблочный корпус из анодированного алюминия. Внутри расположен главный золотник, переключаемый давлением пилотного воздуха. • Пилотные клапаны: Два монтируемых сверху электромагнитных пилотных клапана (соленоида), каждый из которых управляет перемещением главного золотника в одну сторону. Конструкция бистабильная – золотник остается в последней позиции после кратковременного импульса. • Электромагнитные катушки: Съемные, в пластиковом корпусе со степенью защиты IP65, со светодиодным индикатором состояния. Имеют быстросъемный электрический разъем. • Ручные дублеры: Каждый пилотный клапан оснащен кнопкой для ручного переключения при наладке. • Монтаж: Возможна установка как одиночно (с помощью сквозных отверстий в корпусе), так и на общую многоходовую монтажную планку (шину) для создания компактных блоков клапанов. • Порты: Все 5 рабочих портов имеют внутреннюю резьбу G1/4″. Стандартная маркировка: P (питание 1), A (выход 2), B (выход 4), R (выхлоп 3), S (выхлоп 5). |
| Принцип действия (5/3, бистабильный, закрытый центр — G) | • Три позиции золотника: 1. Позиция I (срабатывание левой катушки): P → B, A → R. 2. Нейтральное положение (обе катушки обесточены): Все порты закрыты (G). Цилиндр надежно удерживается в текущем положении, так как обе его полости изолированы. 3. Позиция II (срабатывание правой катушки): P → A, B → S. • Управление: Для переключения требуется кратковременный импульс напряжения (обычно 30-100 мс) на соответствующую катушку. После импульса катушку можно обесточить – золотник останется в выбранной позиции благодаря механической или пневматической памяти. |
| Основное назначение | • Управление цилиндрами с точной фиксацией: В зажимных устройствах, прессах, подъемниках, где необходимо удерживать позицию под давлением. • Станкостроение: Управление механизмами с промежуточными остановками (смена инструмента, позиционирование суппорта). • Испытательные стенды: Фиксация образца в заданном положении под нагрузкой. • Автоматические линии: Реализация циклов «зажать – удерживать – разжать». • Робототехника: Управление манипуляторами, требующими фиксации в определенной точке. |
| Ключевые параметры | • Функция: 5/3, бистабильный, центральное положение – «все порты закрыты» (G). • Присоединительная резьба: G1/4″ (внутренняя). • Рабочая среда: Очищенный сжатый воздух, инертные газы. • Рабочее давление: 2 – 8 бар (оптимально 4-6 бар). • Номинальный расход (Cv): Средний, порядка Cv ≈ 1.2 – 1.6 (Kv ~ 1.1 – 1.4 м³/ч). • Напряжение питания катушек: 24V DC (для кода H). • Потребляемая мощность: Низкая, импульсная (около 1.6 Вт на катушку). • Время переключения: < 80 мс (с учетом пилотного управления). • Класс защиты: IP65 (с установленными катушками). |
