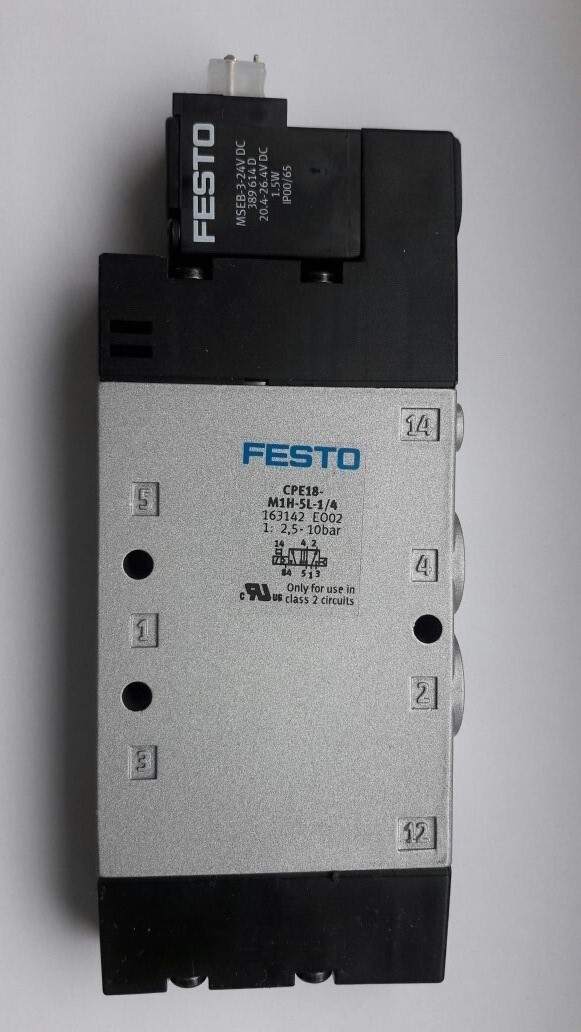

Пневмораспределитель CPE18-M1H-5L от Festo — это компактный и высоконадежный соленоидный клапан с пилотным управлением, выполненный в современном модульном дизайне для установки непосредственно на пневматический цилиндр, в распределительную коробку или на монтажную рейку. Модель относится к типу 3/2 (три порта, два положения) с нормально закрытым (НЗ) положением и оснащена одной соленоидной катушкой (монокатушкой) и пружинным возвратом. Эта конструкция идеально подходит для управления цилиндрами одностороннего действия, вакуумными захватами, продувкой или подачей сигналов в системах промышленной автоматизации, обеспечивая высокую плотность монтажа и простоту подключения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 3/2 соленоидный распределитель с пилотным управлением, монокатушкой, нормально закрытый (НЗ) с пружинным возвратом. |
| Модель и маркировка | CPE18-M1H-5L: • CPE18 — Серия компактных модульных распределителей Festo. • M — Одна соленоидная катушка (Monostable) с пружинным возвратом. • 1 — Нормально закрытое положение (Normally Closed). В обесточенном состоянии порт 1 (питание) закрыт, порт 2 (рабочий) соединен с портом 3 (выхлоп). • H — Напряжение катушки: 24 V DC. • 5 — Тип присоединения: Резьбовое. • L — Исполнение портов: Линейное расположение (in-line). Позволяет устанавливать клапан непосредственно на цилиндр или в ряд. |
| Исполнение и конструкция | • Корпус: Изготовлен из прочного полимера (PBT) для малого веса и стойкости к химическим воздействиям. • Принцип управления: Пилотный (непрямой) с диафрагменным золотником. Позволяет управлять большим потоком при малой мощности катушки. • Катушка: Одинарная катушка, рассчитанная на 24 V DC, с низким энергопотреблением. Имеет степень защиты IP65 и стандартно без встроенного светодиода (для индикации требуется опция «S»). Легкосъемная для быстрой замены. • Возвратный механизм: Пружина, обеспечивающая гарантированный возврат золотника в нормально закрытое положение при снятии напряжения. • Порты: Три резьбовых порта с линейным расположением: 1 (P): Вход давления (питание). 2 (A): Рабочий выход (к потребителю). 3 (R/E): Выхлоп (атмосфера). • Монтаж: Универсальный: может монтироваться непосредственно на цилиндр (с резьбой G1/8″), в распределительную коробку VTUG или на монтажную планку с помощью адаптера. |
| Принцип действия (3/2, НЗ) | 1. Исходное (обесточенное) состояние: Катушка неактивна. Под действием пружины золотник находится в положении НЗ: порт питания 1 (P) перекрыт, рабочий порт 2 (A) соединен с выхлопом 3 (R/E). Потребитель (например, односторонний цилиндр) находится под атмосферным давлением или втянут (если имеет собственную пружину). 2. Срабатывание: При подаче напряжения 24V DC на катушку срабатывает пилотный клапан. Мембрана (диафрагма) переключает основной золотник, соединяя порт 1 (P) с портом 2 (A). Сжатый воздух поступает к потребителю. Порт 3 при этом закрыт. 3. Возврат: При снятии напряжения электромагнитная сила исчезает, и пружина возвращает золотник в исходное НЗ положение. Воздух из потребителя стравливается через порт 2 (A) в порт 3 (R/E). |
| Основное назначение | • Управление цилиндрами одностороннего действия (с возвратной пружиной). • Подача и сброс давления в вакуумных захватах и присосках. • Продувка, охлаждение или сигнализация в технологических процессах. • Использование в качестве пилотного (управляющего) клапана для более крупных пневмораспределителей. • Применение в компактных модулях и манипуляторах благодаря возможности прямого монтажа на цилиндр. |
| Ключевые технические параметры | • Тип и размер: 3/2, нормально закрытый (НЗ), размер: G1/8″ (условный проход). • Коэффициент расхода (Cv): ~0.3 (или Kv ~0.25). • Рабочее давление: 0.15 — 0.8 МПа (1.5 — 8 бар). • Среда: Сжатый воздух, очищенный (по ISO 8573-1:2010). • Напряжение катушки: 24 V DC (±10%). • Потребляемая мощность: ~0.7 Вт (низкое энергопотребление). • Время срабатывания: ~10 — 30 мс. • Степень защиты: IP65 (с установленной катушкой). • Температурный диапазон: – Окружающая среда: -5°C … +50°C. – Рабочей среды: 0°C … +50°C. • Цикл работы: 100% (постоянная работа). • Ресурс: > 20 млн. циклов. |
| Ключевые преимущества | • Крайне компактные габариты: Позволяет размещать клапан непосредственно в точке потребления, минимизируя длину пневмолиний и время отклика. • Универсальность монтажа: Линейное расположение портов (5L) идеально для прямой установки на цилиндр или в распределительные блоки. • Энергоэффективность: Низкое энергопотребление (0.7 Вт) снижает нагрузку на блоки питания. • Высокая надежность: Простая и проверенная диафрагменная конструкция с длительным ресурсом. • Простота обслуживания: Катушка легко заменяется без демонтажа самого клапана. • Стандартизация: Совместим с широким рядом аксессуаров Festo (блоки VTUG, кронштейны). |
