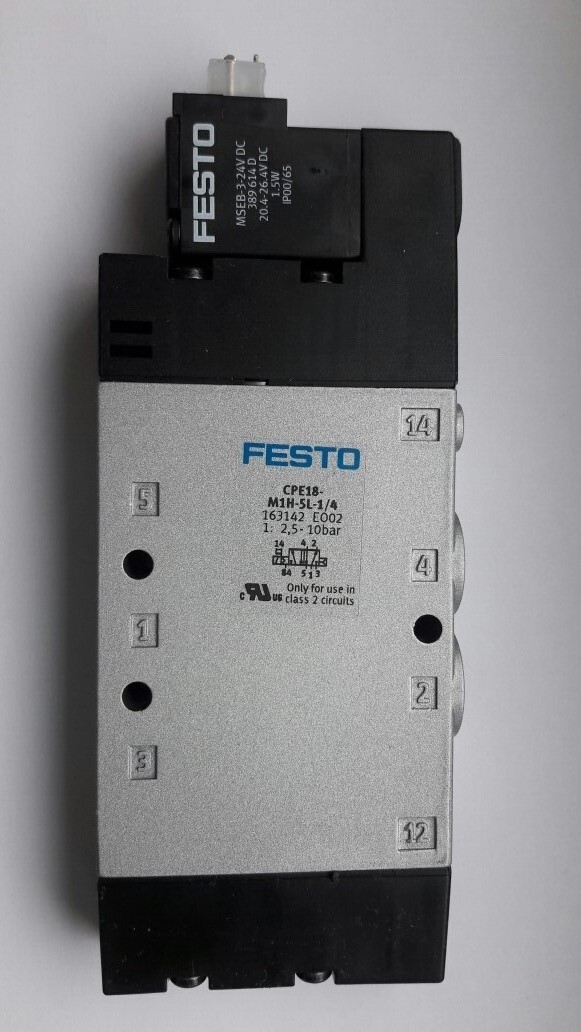

Пневмораспределитель CPE18-M1H-5L-1/4 (арт. 163142) от Festo — это высоконадежный и компактный соленоидный клапан с пилотным (непрямым) управлением, выполненный в модульном дизайне для универсального монтажа. Модель имеет конфигурацию 5/2 (пять портов, два положения) и оснащена одной соленоидной катушкой (монокатушкой) с пружинным возвратом, что обеспечивает работу в системах с импульсным управлением от контроллеров (ПЛК). Ключевая особенность — резьбовые порты размером 1/4″ (G1/4″), что увеличивает пропускную способность по сравнению со стандартными моделями M5. Распределитель предназначен для управления пневмоцилиндрами двойного действия среднего размера в системах промышленной автоматизации, робототехники и станочного оборудования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 5/2 соленоидный распределитель с пилотным управлением, односторонней катушкой, пружинным возвратом и резьбовыми портами 1/4″. |
| Модель и маркировка | CPE18-M1H-5L-1/4 / 163142: • CPE18 — Серия компактных модульных распределителей Festo. • M — Одна соленоидная катушка (Monostable) с пружинным возвратом. • 1 — Нормально закрытое положение (Normally Closed) (или базовая функция). • H — Напряжение катушки: 24 V DC. • 5 — Тип присоединения: Резьбовое. • L — Исполнение портов: Линейное расположение (in-line). • 1/4 — Размер резьбы портов: 1/4″ (G1/4″ или NPT 1/4″). • 163142 — Уникальный каталожный номер Festo. |
| Ключевые технические параметры | • Тип и функция: 5/2, нормально закрытый/открытый (определяется подключением). • Размер портов: 1/4″ (G1/4″ BSPP). • Коэффициент расхода (Cv): ~0.35 – 0.5 (увеличенный по сравнению с моделями M5). • Рабочее давление: 0.2 – 0.8 МПа (2 – 8 бар). • Максимальное давление: 1.0 МПа (10 бар). • Среда: Сжатый воздух (очищенный по ISO 8573-1:2010). • Напряжение катушки: 24 V DC (±10%). • Потребляемая мощность: ~0.8 – 1.2 Вт (низкое энергопотребление). • Время отклика: < 30 мс. • Степень защиты (IP): IP65 (с установленной катушкой). • Температурный диапазон: -10°C … +50°C (окружающая среда). • Цикл работы: 100% (постоянный режим). • Ресурс: > 30 млн. циклов. • Монтаж: Универсальный: непосредственно на цилиндр с резьбой 1/4″, в распределительную коробку VTUG или на монтажную планку. • Электрическое подключение: Стандартный разъем или винтовые клеммы (определяется модификацией). |
