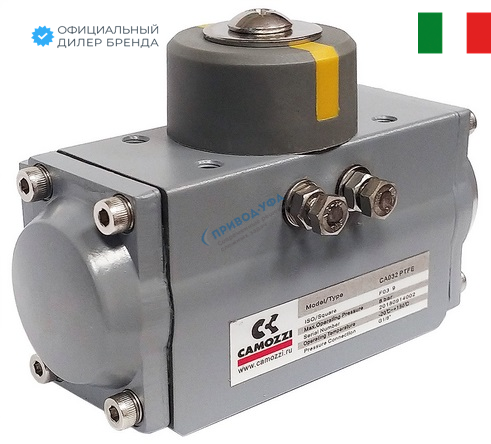

Пневмопривод F05/07 14*14 G1/4 — это компактный и мощный пневматический поворотный привод (пневмотурбинка), предназначенный для дистанционного или автоматического управления шаровыми кранами, дисковыми затворами (баттерфляй), пробковыми кранами и другими трубопроводными арматурами с углом поворота 90° (реже 180°). Конструкция «поршень-рейка-шестерня» обеспечивает высокий выходной крутящий момент, надежность и точность позиционирования. Исполнение с универсальными квадратными штоками 14×14 мм и резьбовым подключением G1/4″ делает его идеальным универсальным решением для модернизации ручной арматуры в системы промышленной автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический поршневой реечно-зубчатый (пневмопривод) для управления арматурой (пневмопривод для шаровых кранов/затворов). |
| Модель и маркировка | F05/07 14*14 G1/4 (расшифровка по номенклатуре производителей арматуры): • F05/07 – Условное обозначение серии или типоразмера привода (часто относится к размеру и развиваемому моменту). • 14*14 – Размер и форма выходного вала (штока): квадрат 14 мм х 14 мм – наиболее распространенный стандарт для соединения с шаровыми кранами DN15-DN50. • G1/4 – Размер присоединительной резьбы пневмопортов: G1/4″ (стандартная трубная резьба для подключения управляющих линий). |
| Исполнение и конструкция | • Корпус: Литый из алюминиевого сплава с порошковым покрытием, реже – из композитных материалов. Прочный и коррозионно-стойкий. • Механизм преобразования: Двойной поршневой (двухпоршневой) или лопастной. Линейное движение поршней через рейку преобразуется во вращательное движение центральной шестерни и выходного вала. • Выходной вал: Квадратный шток 14×14 мм из закаленной стали. Вал проходит через корпус насквозь, позволяя установку механического указателя положения («флажка»). • Поршни/Лопасти: Износостойкие уплотнения (NBR, PU) для обеспечения герметичности камер. • Пружины возврата: В моностабильном (пружинно-возвратном) исполнении – мощные пружины для автоматического возврата арматуры в безопасное положение при сбросе давления. • Пневмопорты: Два резьбовых порта (G1/4″) для подачи сжатого воздуха. Подача на один порт вызывает поворот на 90°, на другой – возврат. |
| Принцип действия | • Поворот в одном направлении: Сжатый воздух подается на порт №1. Давление воздействует на поршни (или лопасть), которые через рейку поворачивают шестерню и выходной вал на 90°. • Поворот в обратном направлении: Воздух подается на порт №2, что заставляет механизм вращаться в обратную сторону, возвращая вал в исходное положение. • Типы действия: — Двойного действия (DA): Для поворота в оба направления требуется подача воздуха. Без давления привод остается в последней позиции. — Пружинного возврата (SR): При подаче воздуха на один порт вал поворачивается, сжатые пружины запасают энергию. При сбросе давления пружины возвращают вал в исходное положение. |
| Основное назначение | • Автоматизация трубопроводной арматуры: Установка на шаровые краны, дисковые затворы, пробковые краны для дистанционного или автоматического управления. • Системы водоподготовки и водоочистки: Управление потоками в фильтрах, умягчителях, системах обратного осмоса. • Химическая, пищевая, фармацевтическая промышленность: Управление технологическими линиями, дозирование, переключение потоков сред. • Вентиляция и кондиционирование (ОВиК): Управление заслонками в системах вентиляции. • Промышленные моечные и сушильные комплексы: Автоматическое переключение режимов. |
| Ключевые параметры | • Выходной момент (крутящий): Зависит от давления. При давлении 5-6 бар момент обычно составляет 15-40 Нм (уточнять по кривой момента в паспорте). • Угол поворота: Стандартно 90° (четверть оборота). Доступны версии на 180°. • Размер выходного вала: Квадрат 14 мм х 14 мм. • Присоединительная резьба пневмопортов: G1/4″. • Рабочая среда (для привода): Очищенный сжатый воздух, инертные газы. • Рабочее давление: Стандартно 4 – 8 бар (оптимально 5-6 бар). Максимальное – до 10 бар. • Время поворота на 90°: При номинальном давлении – 0.5 – 2 секунды (зависит от нагрузки и расхода). • Температурный диапазон: -20°C до +80°C (со стандартными уплотнениями NBR). • Класс защиты корпуса: Обычно IP65 (пылевлагозащищенный). |
