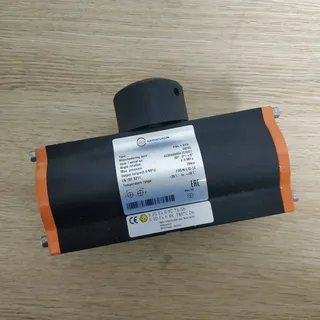

Пневмопривод EB5.1 Ebro — это высококачественный, компактный и надежный пневматический поворотный привод (пневмопривод для арматуры) от немецкого производителя Ebro Armaturen. Модель относится к серии EB5.1, характеризующейся универсальностью и широкой совместимостью с различными типами трубопроводной арматуры (шаровые краны, дисковые затворы). Привод с углом поворота 90° или 180° предназначен для автоматизации процессов открывания и закрывания, обеспечивая высокий крутящий момент при минимальных габаритах. Идеальное решение для систем водоподготовки, отопления, вентиляции, химической и пищевой промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический поршневой реечно-зубчатый поворотный привод для трубопроводной арматуры. |
| Модель и маркировка | EB5.1 (расшифровка по номенклатуре Ebro): • EB – Серия/бренд Ebro. • 5.1 – Типоразмер и модель серии приводов. Цифра обозначает размер, развиваемый момент и конструктивные особенности. |
| Исполнение и конструкция | • Корпус: Литой из алюминиевого сплава с порошковым эпоксидным покрытием, обеспечивающим высокую коррозионную стойкость. Имеет компактную и прочную конструкцию. • Механизм преобразования: Двойной поршневой (поршни расположены симметрично) с реечно-зубчатой передачей. Линейное движение поршней преобразуется во вращательное движение центральной шестерни и выходного вала. • Выходной вал: Изготовлен из закаленной стали. Имеет универсальную форму (чаще всего квадрат или двухшпоночный паз), совместимую со стандартными адаптерами Ebro и многих других производителей для соединения с краном. • Поршни и уплотнения: Поршни с износостойкими уплотнительными кольцами из NBR или EPDM, обеспечивающими герметичность и долгий срок службы. • Пружины: В исполнении «пружинно-возвратном» (Fail-Safe) привод оснащен мощными пружинами, которые при сбросе давления воздуха автоматически возвращают арматуру в безопасное положение (открыто или закрыто). • Пневмопорты: Два стандартных резьбовых порта (обычно G1/4″ или G3/8″) для подключения линий управления. Оснащены фильтрами-глушителями для снижения шума выхлопа. • Позиционные указатели и переключатели: Имеет механический указатель положения («флажок»). Предусмотрены площадки для монтажа концевых выключателей (микропереключателей) или магнитных датчиков положения для передачи сигнала о положении в систему управления. • Ручной дублер: Рычаг или шпиндель для ручного управления арматурой в аварийной ситуации или при отсутствии воздуха. |
| Принцип действия | • Двойного действия (Double Acting — DA): Для поворота в оба направления требуется подача сжатого воздуха на соответствующий порт. Привод не имеет пружин возврата и удерживает последнее положение при сбросе давления. • Пружинно-возвратный (Spring Return — SR): При подаче воздуха на один порт привод поворачивается и сжимает пружины. При сбросе или отключении давления пружины возвращают привод и арматуру в исходное безопасное положение (например, «закрыто»). |
| Основное назначение | • Автоматизация шаровых кранов и дисковых затворов: Управление потоками жидкостей и газов в технологических линиях. • Системы водоподготовки и водоочистки: Управление фильтрами, умягчителями, линиями реагентной подготовки. • Отопление, вентиляция и кондиционирование (ОВиК): Регулирование потоков в узлах обвязки, управление заслонками. • Химическая, пищевая, фармацевтическая промышленность: Дозирование, переключение потоков, управление процессами. • Пожарные системы и системы орошения. |
| Ключевые параметры | • Номинальный крутящий момент: Зависит от конкретного типоразмера в серии EB5.1 (например, от 10 Нм до 60 Нм при давлении 5.6 бар). • Угол поворота: Стандартно 90° (четверть оборота). Доступен вариант на 180° (пол-оборота). • Рабочее давление воздуха: 4 – 8 бар (стандартно 5.6 бар). Максимальное – до 10 бар. • Время поворота на 90°: ~1-3 секунды (зависит от давления, нагрузки и размера). • Присоединительная резьба пневмопортов: G1/4″ или G3/8″ (в зависимости от момента). • Температурный диапазон: -20°C до +80°C (со стандартными уплотнениями NBR), возможны исполнения для более широкого диапазона. • Класс защиты корпуса: IP65 (пылевлагозащищенный) или IP67. • Материал корпуса: Алюминиевый спвал с покрытием. |
| Особенности (бренд Ebro, серия EB5.1) | • Немецкое качество и надежность: Высокие стандарты производства, обеспечивающие длительный срок службы даже в тяжелых условиях. • Компактность и высокая удельная мощность: Оптимальное соотношение размеров и развиваемого момента. • Универсальность монтажа: Совместимость с широким спектром арматуры различных производителей благодаря стандартизированному выходному валу и адаптерам. • Комплексная система обратной связи: Удобные площадки для установки как механических концевых выключателей, так и бесконтактных датчиков (индуктивных, магнитных). • Безопасность: Наличие исполнения с пружинным возвратом (Fail-Safe) для аварийного перевода арматуры в безопасное состояние. |
| Материалы исполнения | • Корпус: Алюминиевый сплав с эпоксидным покрытием. • Внутренние механические части: Закаленная сталь, нержавеющая сталь. • Выходной вал: Закаленная сталь. • Уплотнения: Стандартно – нитрил (NBR). Опционно – EPDM для пара и горячей воды, Viton (FKM) для высоких температур и агрессивных сред. |
| Ключевые преимущества | • Высокая надежность и долговечность: Конструкция, рассчитанная на сотни тысяч циклов срабатывания. • Простота установки и настройки: Легкий монтаж на арматуру, удобные места для установки датчиков и регулировки концевых упоров. • Безопасность и соответствие стандартам: Исполнение с пружинным возвратом соответствует требованиям безопасности многих технологических процессов. • Гибкость конфигурации: Возможность выбора между двойным действием и пружинным возвратом, разным углом поворота и материалами уплотнений. • Широкое признание: Стандарт де-факто во многих отраслях промышленности, что обеспечивает доступность запчастей и технической поддержки. |
