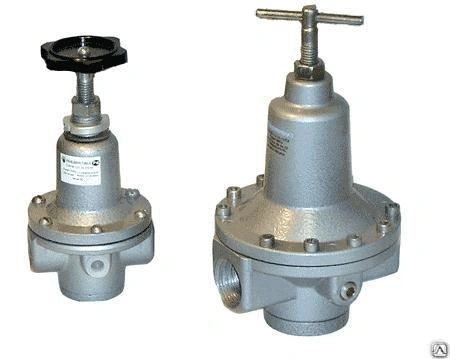

Редукционный пневмоклапан 2 Н-КРМ 122-15 — это надежный и точный регулятор давления «после себя», предназначенный для поддержания постоянного, сниженного выходного давления в пневматической системе независимо от колебаний входного давления и расхода воздуха. Клапан прямого действия с механической настройкой и манометром позволяет точно устанавливать требуемое давление вторичной цепи для питания инструментов, приводов, контрольных линий и другого пневмооборудования. Компактная конструкция с резьбовым присоединением и встроенным фильтром-отстойником обеспечивает удобство монтажа и базовую защиту системы.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Редукционный клапан давления прямого действия, с фильтром-отстойником и манометром. |
| Модель и маркировка | 2 Н-КРМ 122-15: • 2 – Условный проход или размерная группа (вероятно, DN15 или 1/2″). • Н – Исполнение (нормальное, общепромышленное). • КРМ – Клапан Редукционный Манометрический. • 122 – Номер модели или конструктивного исполнения. • 15 – Диаметр условного прохода в мм (DN15, соответствует резьбе 1/2″). |
| Исполнение и конструкция | • Корпус: Литая латунь или алюминиевый сплав. • Принцип действия: Прямого действия. Регулирующая мембрана (диафрагма) напрямую связана с запирающим элементом (тарельчатым клапаном). Выходное давление действует на мембрану, уравновешивая усилие настройки пружины. • Узел настройки: Вращающаяся рукоятка со шкалой, воздействующая на регулировочную пружину. • Манометр: Встроенный, для визуального контроля установленного выходного давления. • Фильтр-отстойник: Сетчатый фильтр грубой очистки и прозрачная чашка-отстойник для улавливания конденсата и крупных частиц. • Дренажный клапан: Ручной или автоматический для слива конденсата из чашки. |
| Принцип работы | 1. Настройка: Поворотом рукоятки сжимается регулировочная пружина, задавая усилие, которому должно противодействовать давление на мембране. 2. Регулирование: Если выходное давление падает (при потреблении воздуха), усилие пружины становится больше, и клапан открывается, пропуская больше воздуха со входа, чтобы восстановить заданное давление. Если выходное давление растет (потребление уменьшается), давление на мембрану возрастает, преодолевая усилие пружины, и клапан прикрывается, снижая поток. 3. Предохранительная функция: При резком повышении входного давления или засорении клапан стремится поддерживать заданное выходное давление, защищая оборудование. |
| Основное назначение | • Подготовка воздуха для пневмоинструмента (дрелей, гайковертов, шлифмашин). • Питание пневмоцилиндров и приводов с пониженным рабочим давлением. • Обеспечение стабильного давления в управляющих (пилотных) линиях пневмоавтоматики. • Создание отдельных контуров с разным давлением в одной системе. |
| Рабочие параметры | • Рабочая среда: Осушенный или неосушенный сжатый воздух, инертные газы. • Входное давление (P1): Максимальное, обычно до 16 бар (1.6 МПа). • Выходное давление (P2): Регулируемый диапазон, стандартно от 0.5 до 10 бар (или 0.05 до 1.0 МПа). • Пропускная способность (Kv): Характеристика для DN15, уточняется по каталогу (~2-4 м³/ч). • Присоединение: Резьбовое, G1/2″ (BSP) или R1/2″. |
| Комплектация и опции | • Базовая: Клапан, манометр, фильтр-отстойник с чашкой, дренажный клапан, регулировочная рукоятка. • Опционально: Запорный клапан на входе/выходе, дополнительные манометры (вход/выход), крепежный кронштейн. |
| Материалы исполнения | • Корпус, крышка: Латунь ЛС59-1 или силумин. • Мембрана (диафрагма): Маслобензостойкая резина NBR или EPDM. • Пружина: Пружинная сталь, оцинкованная. • Фильтрующий элемент: Латунная сетка. • Чашка отстойника: Прозрачный поликарбонат или ударопрочный пластик. |
