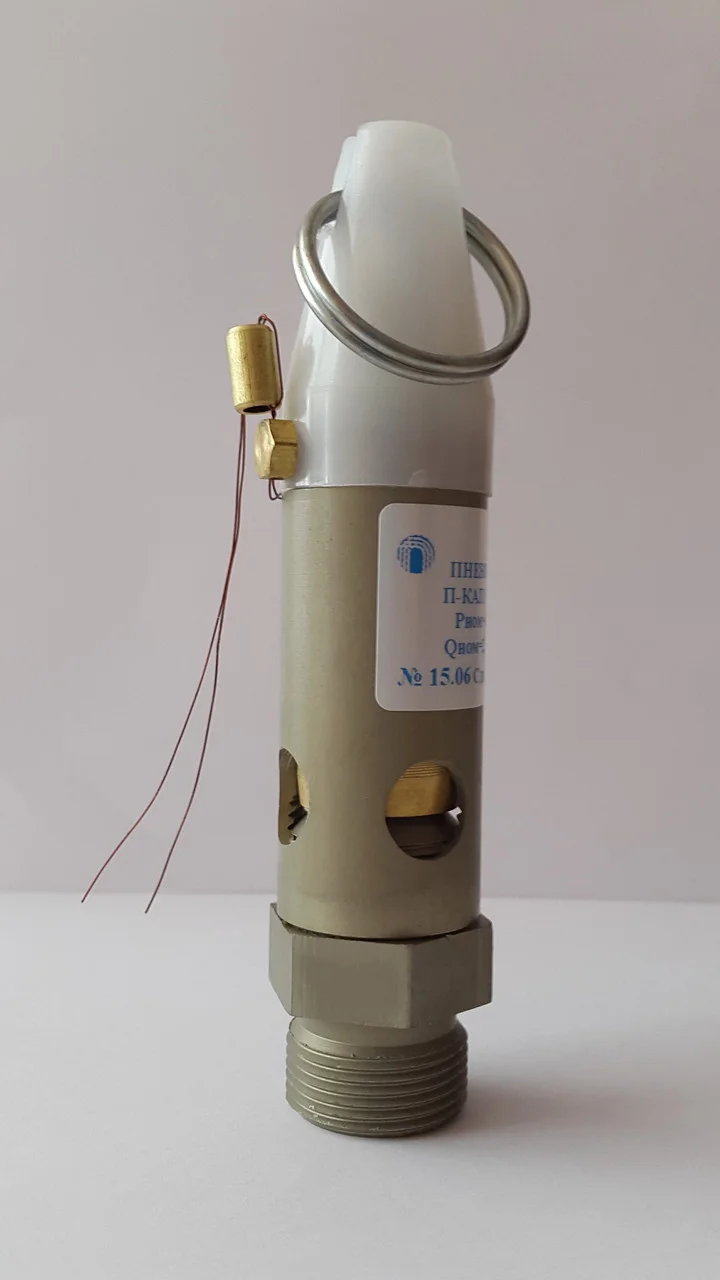

Пневмоклапан предохранительный М33х2 0,4МПа П-КАП 25-1 — это простое, надежное и обязательное устройство безопасности, предназначенное для защиты пневмосистем и оборудования от опасного превышения давления. Клапан прямого пружинного действия автоматически сбрасывает в атмосферу избыток сжатого воздуха или газа при достижении установленного порога давления (0,4 МПа или 4 бара). Исполнение с резьбой М33х2 делает его типовым решением для установки на ресиверы, воздухосборники, баллоны и другие сосуды, работающие под давлением, в соответствии с требованиями промышленной безопасности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пружинный предохранительный клапан прямого действия для сжатого воздуха и газов. |
| Модель и маркировка | М33х2 0,4МПа П-КАП 25-1 (расшифровка по отечественной системе): • М33х2 – Присоединительная резьба: Метрическая резьба М33х2 (наружная). • 0,4МПа – Давление настройки (срабатывания): 0,4 Мегапаскаля (≈ 4 бара, ≈ 4 кгс/см²). • П-КАП – Тип изделия: Предохранительный Клапан Аппаратуры Пневматической. • 25-1 – Условный проход (Ду) или номер исполнения: Ду 25 мм. |
| Исполнение и конструкция | • Корпус: Литой из ковкого чугуна, латуни или углеродистой стали. Прочный, рассчитан на давление. • Запорный орган: Тарелка (золотник) из коррозионностойкого материала (латунь, сталь), уплотненная эластомерной прокладкой (резина, полиуретан). Тарелка прижата к седлу, расположенному в корпусе. • Задающий элемент: Настроечная пружина из нержавеющей стали. Её предварительное сжатие (регулировка) определяет давление срабатывания клапана. Пружина расположена в верхней части и воздействует на шток, связанный с тарелкой. • Регулировочный узел: Верхняя крышка с регулировочным винтом (болтом), закрытая защитным колпачком (пломбировочным). Колпачок предотвращает несанкционированное изменение настройки. На некоторых моделях может быть контрольная рукоятка для принудительной продувки. • Присоединение: Наружная резьба М33х2 для установки в соответствующее резьбовое отверстие на защищаемом оборудовании (ресивере, магистрали). • Выхлопной патрубок: Отверстие или патрубок для отвода стравливаемой среды в безопасном направлении (часто может комплектоваться отводной трубкой). |
| Принцип действия (прямого действия) | • Нормальный режим: Пока давление в системе ниже настроечного (0,4 МПа), сила давления среды на тарелку меньше усилия пружины. Клапан закрыт. • Режим срабатывания: При достижении или превышении давления в 0,4 МПа, сила давления на тарелку превышает усилие пружины. Тарелка отходит от седла, открывая проход. • Сброс давления: Избыточная среда (воздух) начинает сбрасываться через выходное отверстие в атмосферу. Сброс продолжается до тех пор, пока давление не упадет ниже давления закрытия (обычно на 5-10% ниже давления срабатывания). Затем пружина вновь прижимает тарелку к седлу. |
| Основное назначение | • Защита ресиверов (воздухосборников): Основное применение – установка на пневматические ресиверы компрессорных установок в соответствии с правилами безопасности для сосудов, работающих под давлением (ПБ, ФНП). • Защита технологических линий: Установка на участках пневмосистемы с повышенным риском превышения давления. • Защита оборудования: Предотвращение разрушения пневмоцилиндров, теплообменников, аппаратов из-за неисправности редукторов или регуляторов. • Системы с газом: Может использоваться для защиты систем, работающих на инертных газах (азот, аргон). |
| Ключевые параметры | • Давление настройки (срабатывания): 0,4 МПа (4 бара, 4 кгс/см², ≈58 psi). • Присоединительная резьба: Наружная метрическая М33х2. • Условный проход (Ду): 25 мм. • Рабочая среда: Сжатый воздух, инертные газы (азот, аргон, CO2). Не для кислорода, горючих и агрессивных газов без специального исполнения. • Давление в системе: Рабочее должно быть ниже давления срабатывания клапана (рекомендуется на 10-15%). • Производительность (пропускная способность): Определяется конструкцией и должна быть достаточной для предотвращения роста давления в защищаемом объеме при максимальном притоке среды (например, от вышедшего из строя компрессора). • Давление закрытия: Обычно на 0.3-0.5 бара ниже давления срабатывания. |
