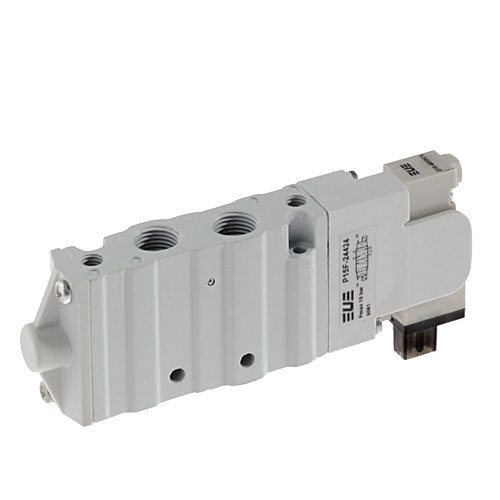

Пневмоклапан P15F24124 — это ультракомпактный и высоконадежный миниатюрный соленоидный клапан прямого действия, предназначенный для точного управления потоками сжатого воздуха, инертных газов или совместимых жидкостей в системах с экстремально ограниченным пространством. Модель относится к семейству P15 и имеет конфигурацию 3/2 (три порта, два положения) в нормально закрытом (НЗ) исполнении. Отличается минимальными габаритами, низким энергопотреблением и способностью работать в непрерывном режиме. Исполнение с резьбой 10-32 UNF делает его идеальным для интеграции в медицинское оборудование, лабораторные анализаторы, системы дозирования, портативные приборы и компактные промышленные модули.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 3/2 соленоидный клапан прямого действия, нормально закрытый (NC). |
| Модель и маркировка | P15F24124: • P15 — Серия миниатюрных соленоидных клапанов (характерно для Parker Hannifin или Clippard). • F — Исполнение по материалу и функции (обычно обозначает корпус из латуни). • 24 — Тип присоединения: Резьба 10-32 UNF внутренняя. • 124 — Код конфигурации и опций. — Первая цифра (1) часто указывает на конкретную функцию или вариант. — 24 — указывает на напряжение катушки 24V DC. |
| Ключевые технические параметры | • Тип и функция: 3/2, нормально закрытый (NC). • Присоединительная резьба портов: 10-32 UNF внутренняя (Female). • Коэффициент расхода (Cv): ~0.02 – 0.04 (очень низкий расход). • Рабочее давление: 0 – 0.7 МПа (0 – 7 бар, 0 – 100 psi). • Максимальное давление: 1.0 МПа (10 бар, 150 psi). • Среда: Сжатый воздух, инертные газы (азот, аргон), совместимые жидкости (вода, масло) в зависимости от уплотнений. • Напряжение катушки: 24 V DC (согласно коду 124). • Потребляемая мощность: ~1.2 – 2.0 Вт. • Время отклика: < 15 мс. • Степень защиты (IP): IP40 (стандартно). • Температурный диапазон: -10°C … +50°C (со стандартными NBR-уплотнениями). • Цикл работы: 100% (непрерывный режим). • Материал корпуса: Латунь с никелированным покрытием. • Материал уплотнений: Нитрил (NBR) стандартно; возможны FKM, EPDM. • Электрическое подключение: Винтовые клеммы (Faston 0.187″) или проводной вывод. |
