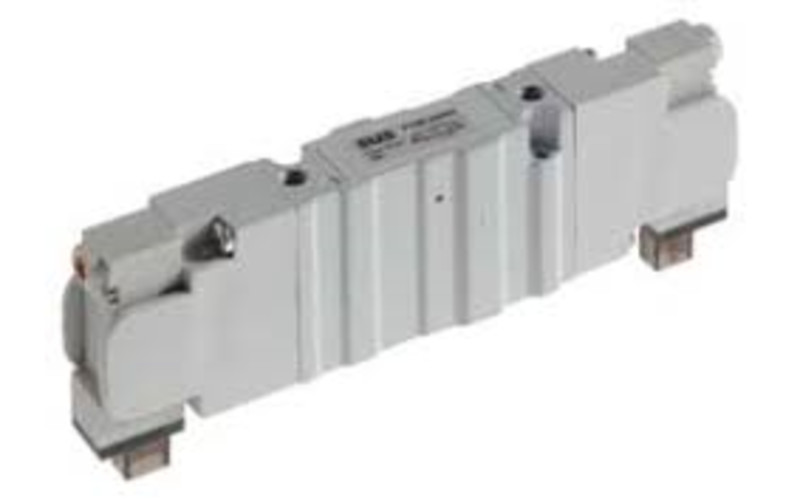

Пневмоклапан P15F24024 — это высоконадежный миниатюрный соленоидный клапан прямого действия, предназначенный для прецизионного управления потоками сжатого воздуха, инертных газов или совместимых жидкостей в малогабаритных и требовательных системах автоматизации. Модель отличается ультракомпактными габаритами, низким энергопотреблением и быстрым откликом. Клапан имеет конфигурацию 3/2 (три порта, два положения) и является нормально закрытым (НЗ). Исполнение с резьбой 10-32 UNF обеспечивает удобное подключение в плотных компоновках. Идеальное решение для медицинской техники, лабораторного оборудования, аналитических приборов, систем дозирования и компактных промышленных модулей, где критичны размер, надежность и точность.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | 3/2 соленоидный клапан прямого действия, нормально закрытый (NC). |
| Модель и маркировка | P15F24024: • P15 — Серия или семейство миниатюрных соленоидных клапанов (характерно для производителей типа Parker Hannifin или Clippard). • F — Исполнение по материалу корпуса и функции (часто обозначает латунный корпус). • 24 — Тип присоединения: Резьба 10-32 UNF внутренняя (стандартный миниатюрный размер, ~M5). • 024 — Код конфигурации, напряжения и опций. Здесь 024, вероятно, указывает на напряжение катушки 24V DC (02 = 24V DC) и базовую комплектацию (4). |
| Ключевые технические параметры | • Тип и функция: 3/2, нормально закрытый (NC). • Присоединительная резьба портов: 10-32 UNF внутренняя (Female). • Коэффициент расхода (Cv): ~0.02 – 0.04 (очень малый, для низких расходов). • Рабочее давление: 0 – 0.7 МПа (0 – 7 бар, 0 – 100 psi). • Максимальное давление: 1.0 МПа (10 бар, 150 psi). • Среда: Сжатый воздух, инертные газы (азот, аргон). Совместим с нейтральными жидкостями (вода, масло) при соответствующих уплотнениях. • Напряжение катушки: 24 V DC (согласно коду 024). • Потребляемая мощность: ~1.0 – 1.8 Вт (низкое энергопотребление). • Время отклика: < 15 мс. • Степень защиты (IP): IP40 (стандартно) или IP65 с защищенной катушкой. • Температурный диапазон: -10°C … +50°C (для NBR). С FKM/EPDM диапазон может быть шире. • Цикл работы: 100% (постоянный режим). • Материал корпуса: Латунь с никелированным покрытием. • Материал уплотнений: Нитрил (NBR) стандартно. • Электрическое подключение: Винтовые клеммы (Faston 0.187″) или провод с разъемом на катушке. |
