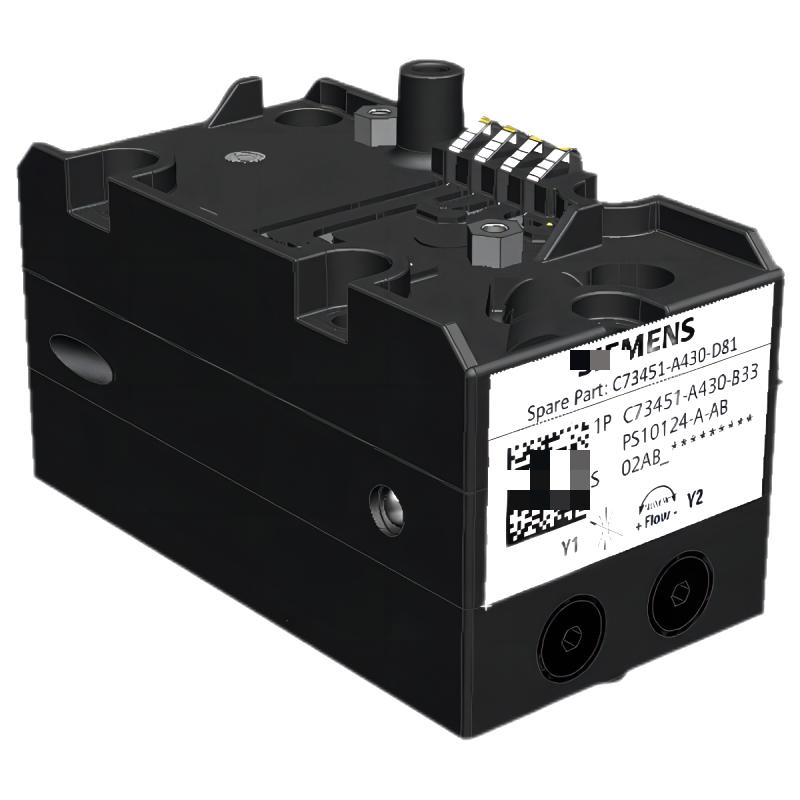

Пневмоблок C73451-A430-D81 — это специализированный системный модуль (управляющий клапанный блок), предназначенный для централизованного и комплексного управления двунаправленными (реверсивными) пневматическими приводами, такими как пневмомоторы или поворотные цилиндры. Модуль интегрирует в одном корпусе все необходимые элементы для безопасного и эффективного управления: 5/3 распределительный клапан с центральным выпуском (Exhaust center), регуляторы скорости на оба направления, а также блокировочные (сбросные) клапаны для аварийного останова. Исполнение C73451-A430-D81 указывает на конкретную заводскую конфигурацию для работы с определенными приводами. Такие блоки широко используются в автоматизированных системах управления заслонками, дросселями, приводами регулирующих клапанов в энергетике, нефтегазовой и химической промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный пневматический управляющий блок (системный клапан) для реверсивных приводов. |
| Модель и маркировка | C73451-A430-D81: • C73451 — Базовое обозначение серии или семейства пневмоблоков (возможно, производителя, например, Siemens/ABB или специализированной фирмы). • A430 — Код версии или основного функционала (указывает на исполнение 5/3 с центральным выпуском, регуляторами и сбросными клапанами). • D81 — Исполнение или индекс поставки. Уникальный код, определяющий детали: тип присоединения, давление, тип приводов, наличие специфических опций. |
| Ключевые технические параметры | • Тип основного клапана: 5/3, с центральным положением «выпуск» (Exhaust center). • Рабочее давление: 0.4 — 1.0 МПа (4 — 10 бар) — стандартный диапазон. • Коэффициент расхода (Cv): Определяется размером блока, обычно значительный (Cv > 1.5). • Управление: Двойной соленоид (две катушки) с импульсным управлением. • Напряжение катушек: Определяется кодом D81, стандартно 24 V DC или 110/220 V AC. • Встроенные функции: Два регулятора скорости (дросселя с обратным клапаном) и два пилотных клапана аварийного сброса. • Присоединительная резьба портов: Часто G1/2″ или NPT 1/2″. • Степень защиты корпуса: IP65 / NEMA 4 (пылевлагозащищенное). • Температурный диапазон: -20°C … +60°C (окружающая среда). |
